горячим воздухом с гидроизоляционным «фартуком» воронки с

перекрытием 100-150 мм.

6.3. Выпускной патрубок воронки HL62Н предназначен для соединения

с любой канализационной раструбной трубой из ПВХ или ПП (REHAU,

WAVIN и т.д.). Если для ливневой канализации применяются стальная

или чугунная безраструбная труба (SML), необходимо использовать

переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110

– HL9/1 и т.п.

6.4. До завершения монтажных работ, для исключения попадания

посторонних предметов в ливнесток, в корпус воронки установить

плоский листвоуловитель HL170. После окончания монтажных работ его

следует удалить, и в корпус установить листвоуловитель HL062.1E.

6.5. При необходимости создания двух и более слоев

пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при

применении воронок на утепленных, инверсионных, эксплуатируемых,

«зеленых» кровлях, необходимо использовать дополнительные

элементы: HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL66 и

т.д. Это позволит решить проблему отвода воды с кровли любой

конструкции вне зависимости от состава кровельного «пирога».

П р и м е ч а н и е – примеры использования кровельных воронок в

кровельных «пирогах» различного наполнения находятся в СТО

00269682-001-2019 «Применение кровельных воронок марки HL фирм

«HL HUTTERER&LECHNER GmbH (Австрия) и ООО «ХЛ-РУС»

(Россия) для внутреннего водостока» и в «Альбоме типовых решений.

Применение кровельных воронок «HL Hutterer & Lechner GmbH» для

внутреннего водостока».

СТО 00269682-001-2019 и «Альбом типовых решений» находятся на

сайте www.hlrus.com.

ВНИМАНИЕ: В ряде случаев для выполнения требований

Федерального закона №123-ФЗ «Технический регламент о

требованиях пожарной безопасности» при монтаже кровельной

воронки HL62Н необходимо применение противопожарной муфты

HL850 (для HL62Н/7) или HL870 (для HL62Н/1). Подробнее

требования по обязательному применению противопожарных муфт

рассматриваются в разделе 2 «Технические требования» ТУ 22.21.-

005-00269682-2018 «Противопожарные муфты HL840, HL850, HL860,

HL870”.

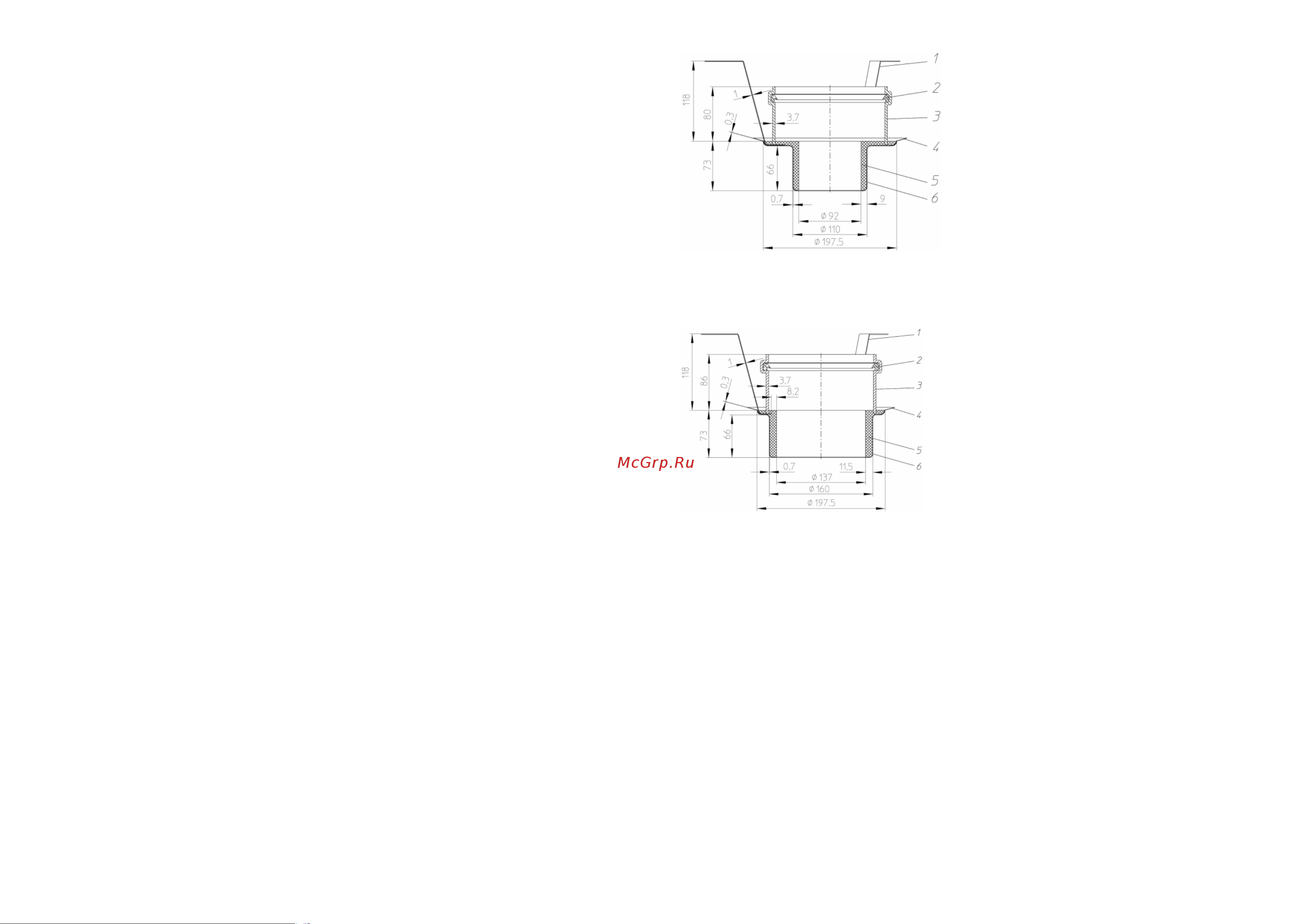

Рис. 4. Противопожарная муфта HL850 для кровельной воронки

HL62H/7.

Рис. 5. Противопожарная муфта HL870 для кровельной воронки

HL62H/1.

7. Качество продукции

Кровельная воронка изготовлена в соответствии с ТУ 22.21.-006-

00269682-2019 (сертификат соответствия № РОСС RU.НА39.H01225), а

также соответствует Единым санитарно- эпидемиологическим и

гигиеническим требованиям к товарам, подлежащим санитарно-

эпидемиологическому надзору (контролю) утв. Решением Комиссии

таможенного союза №299 от 28.05.2010 (глава II, раздел 3) (экспертное

заключение №2246г/2017).

8. Условия эксплуатации

Не допускаются удары и другие действия, приводящие к механическим

или термическим повреждениям корпуса кровельной воронки.
