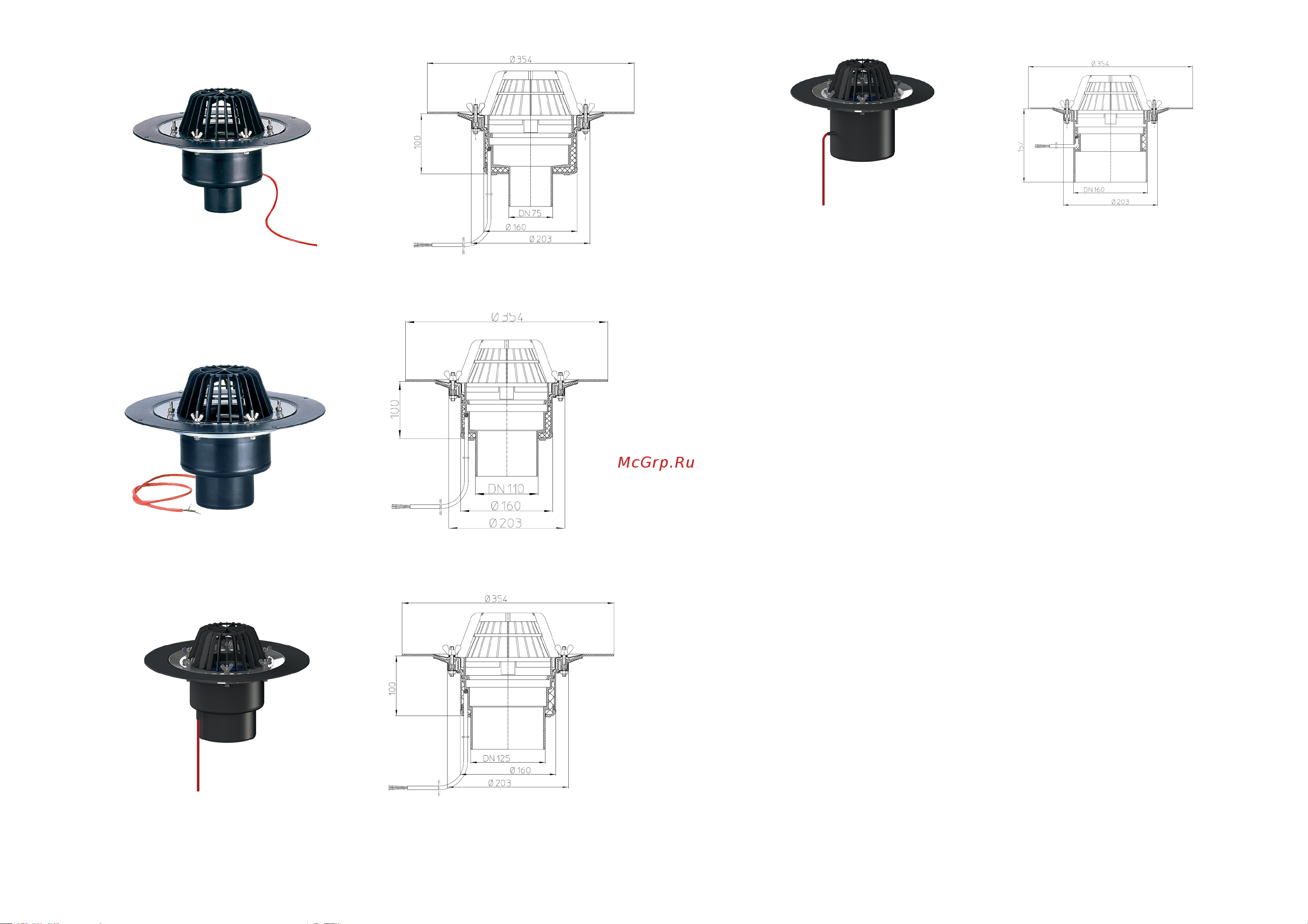

Рис. 1. Кровельная воронка с электрообогревом HL62.1/7.

Рис. 2. Кровельная воронка с электрообогревом HL62.1/1.

Рис. 3. Кровельная воронка с электрообогревом HL62.1/2.

Рис. 4. Кровельная воронка с электрообогревом HL62.1/5.

6. Монтаж

6.1. Корпус воронки жестко закрепить на несущей конструкции.

6.2. Слой гидроизоляции (пароизоляции) - зажать профилированным

фланцем с помощью барашковой гайки для ручной затяжки или с помощью

шестигранной резьбовой гайки (момент затяжки гаек - 13Нм).

6.3. Выпускной патрубок воронки HL62.1 предназначен для соединения

с любой канализационной раструбной трубой из ПВХ или ПП (REHAU,

WAVIN и т.д.). Если для ливневой канализации применяются стальная или

чугунная безраструбная труба (SML), необходимо использовать

переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 –

HL9/1 и т.п.

6.4. До завершения монтажных работ, для исключения попадания

посторонних предметов в ливнесток, в корпус воронки необходимо

установить монтажную заглушку. После окончания монтажных работ ее

следует удалить, и в корпус установить листвоуловитель HL062.1E.

6.5. При необходимости создания двух и более слоев

пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при

применении воронок на утепленных, инверсионных, эксплуатируемых,

«зеленых» кровлях, необходимо использовать дополнительные элементы:

HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL161, HL66 и т.д. Это

позволит решить проблему отвода воды с кровли любой конструкции вне

зависимости от состава кровельного «пирога».

т.д. Это позволит решить проблему отвода воды с кровли любой

конструкции вне зависимости от состава кровельного «пирога».

П р и м е ч а н и е – примеры использования кровельных воронок в

кровельных «пирогах» различного наполнения находятся в СТО 00269682-

001-2019 «Применение кровельных воронок марки HL фирм «HL

HUTTERER&LECHNER GmbH (Австрия) и ООО «ХЛ-РУС» (Россия) для

внутреннего водостока» и в «Альбоме типовых решений. Применение

кровельных воронок «HL Hutterer & Lechner GmbH» для внутреннего

водостока».
