СТО 00269682-001-2019 и «Альбом типовых решений» находятся на сайте

www.hlrus.com.

6.6. Из корпуса воронки выведен кабель подключения (3х1,0мм2)

длиной 0,8 м. Подключение кабеля воронки осуществляется к сети 220В

через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс). Теплоотдача

кабеля электрообогрева (соответственно и энергопотребление) зависит от

температуры окружающего воздуха.

В качестве автоматизации управления подключения электрообогрева, а

также в целях экономии электроэнергии, можно применять различные

системы управления (например, термостат, который будет подавать

питание (от сети 220В) на воронки в диапазоне температур от -8°С до

+5°С).

Подключение может быть произведено только специалистами!

Перед подключением убедитесь, что кабель не имеет механических

повреждений.

Электрический кабель и его соединения не должны устанавливаться под

напряжением.

Запрещается перегибать кабель подключения! Минимальный радиус

изгиба кабеля не должен превышать 25 мм.

Q Автомат Защиты Сети (АЗС)

F и/или УЗО и/или

управляющий термостат

Х1…Х3 Клеммная или распаечная

коробка

РЕ

Заземляющий провод

(желто-зеленый провод)

Нулевой провод (синий провод)

L Фаза (коричневый провод)

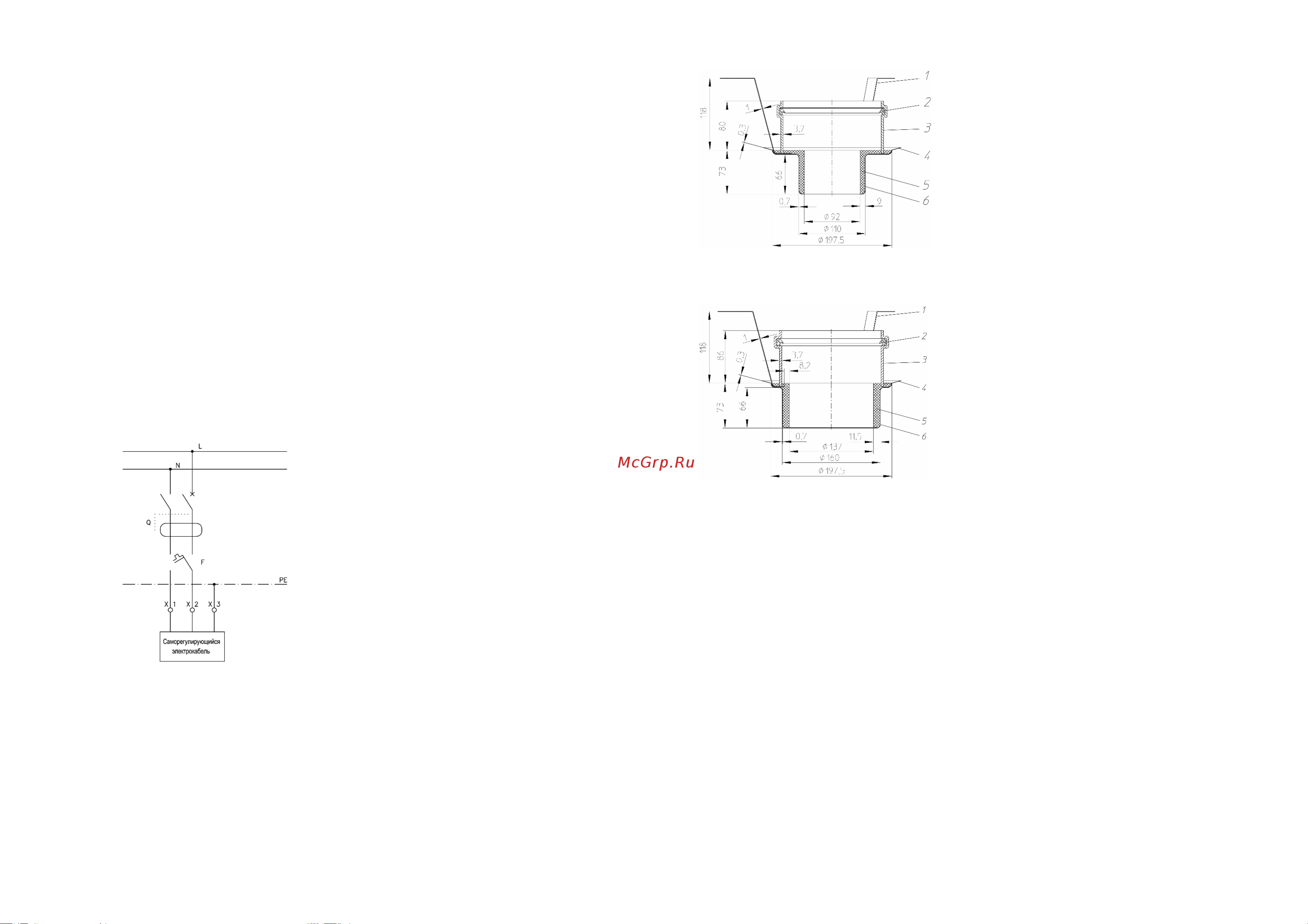

Рис. 5. Схема подключения электрообогрева

кровельной воронки HL62.1 к электрической сети

ВНИМАНИЕ: В ряде случаев для выполнения требований

Федерального закона №123-ФЗ «Технический регламент о

требованиях пожарной безопасности» при монтаже кровельной

воронки HL62.1 необходимо применение противопожарной муфты

HL850 (для HL62.1/7) или HL870 (для HL62.1/1). Подробнее требования

по обязательному применению противопожарных муфт

рассматриваются в разделе 2 «Технические требования» ТУ 22.21.-005-

00269682-2018 «Противопожарные муфты HL840, HL850, HL860,

HL870”.

Рис. 6. Противопожарная муфта HL850 для кровельной воронки HL62.1/7.

Рис. 7. Противопожарная муфта HL870 для кровельной воронки HL62.1/1.

7. Качество продукции

Кровельная воронка изготовлена в соответствии с ТУ 22.21.-006-00269682-

2019, соответствует требованиям ГОСТ Р 58956-2020, а также Единым

санитарно-эпидемиологическим и гигиеническим требованиям к товарам,

подлежащим санитарно-эпидемиологическому надзору (контролю) утв.

Решением Комиссии таможенного союза №299 от 28.05.2010 (глава II,

раздел 3) (экспертное заключение №2246г/2017).

8. Эксплуатация и техническое обслуживание

Не допускаются удары и другие действия, приводящие к механическим или

термическим повреждениям корпуса кровельной воронки. Кровельная

воронка не требует специального технического обслуживания. Службе

эксплуатации необходимо следить за чистотой листвоуловителей или

водоприёмных решеток кровельных воронок.

9. Упаковка, транспортировка и хранение

9.1. Кровельная воронка упакована в картонную коробку 180х385х385

мм.
