1. Основные сведения об изделии

Наименование: кровельная воронка с электрообогревом для внутреннего

водостока

Артикул (маркировка): Диаметр выпускного патрубка:

HL62.1ВН/7 DN 75

HL62.1ВН/1 DN 110

HL62.1ВН/2 DN 125

Изготовитель: ООО «ХЛ-РУС»

Адрес изготовителя: Россия, 140187, Московская область, г. Жуковский,

ул. Королева, д. 2.

2. Назначение и область применения

Кровельная воронка HL62.1BН с электрообогревом для эксплуатируемой

кровли предназначена для отвода дождевой и талой воды с плоских

кровель во внутренний водосток дождевой канализации.

Продукция сертифицирована в соответствии с системой сертификации

ГОСТ Р Госстандарт России.

3. Общие сведения

Кровельная воронка с вертикальным выпуском с надставным элементом из

ПП и решеткой из нержавеющей стали для предотвращения попадания в

дождевую канализацию веток, листвы и других посторонних предметов, с

«фартуком» из гидроизоляционного полимербитумного полотна, с

электрообогревом от сети 220В мощностью 10-30Вт.

4. Комплектность поставки

4.1. Надставной элемент из ПП с решеткой из нержавеющей стали

150х150 мм

4.2. Дренажный фланец для надставного элемента

4.3. Корпус воронки из ПП с «фартуком» из полимербитумного

полотна 500х500 мм.

4.4. Плоский листвоуловитель HL170 из ПП.

5. Устройство и технические характеристики

Присоединительные Пропускная

размеры способность

DN75 6,0 л/с

DN110 6,0 л/с

DN125 6,0 л/с

Вес брутто 2,66 кг

Максимальная нагрузка 300 кг

Рабочая температура от -50 до +100

Срок службы 50 лет

Соответствует требованиям: ГОСТ Р 58956-2020

Технические характеристики нагревательного элемента

Нагревательный элемент, состоящий из саморегулирующегося кабеля

марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны

и спаянный с кабелем подключения марки Oilflex 540 с другой стороны,

место спайки электро-изолированно термоусадочной муфтой.

Внешняя оболочка кабеля выполнена из термопластичного эластомера на

основе олефина, служит в качестве дополнительной защиты от коррозии.

макс. температура поверхности кабеля: +80ºС

макс. температура обогреваемой поверхности: +65ºС

мин. температура применения: –60ºС

электрический ток: переменный 220÷240 В

класс защиты : IP 67

номинальная мощность при 10ºС: 40 Вт/м

длина греющей части: 0,38 м

длина кабеля подключения: 0,8 м, (3х1,0 мм

)

мин. радиус изгиба: 25 мм

предохранитель: 10 А (характеристика

типа С)

Теплоотдача нагревательного элемента (соответственно и

энергопотребление) линейно зависит от температуры окружающего

воздуха: при +20°C - 13,30 Вт, при +10°C - 15,96 Вт, при +5°C - 17,10 Вт,

при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт, при -20°C -

22,42 Вт.

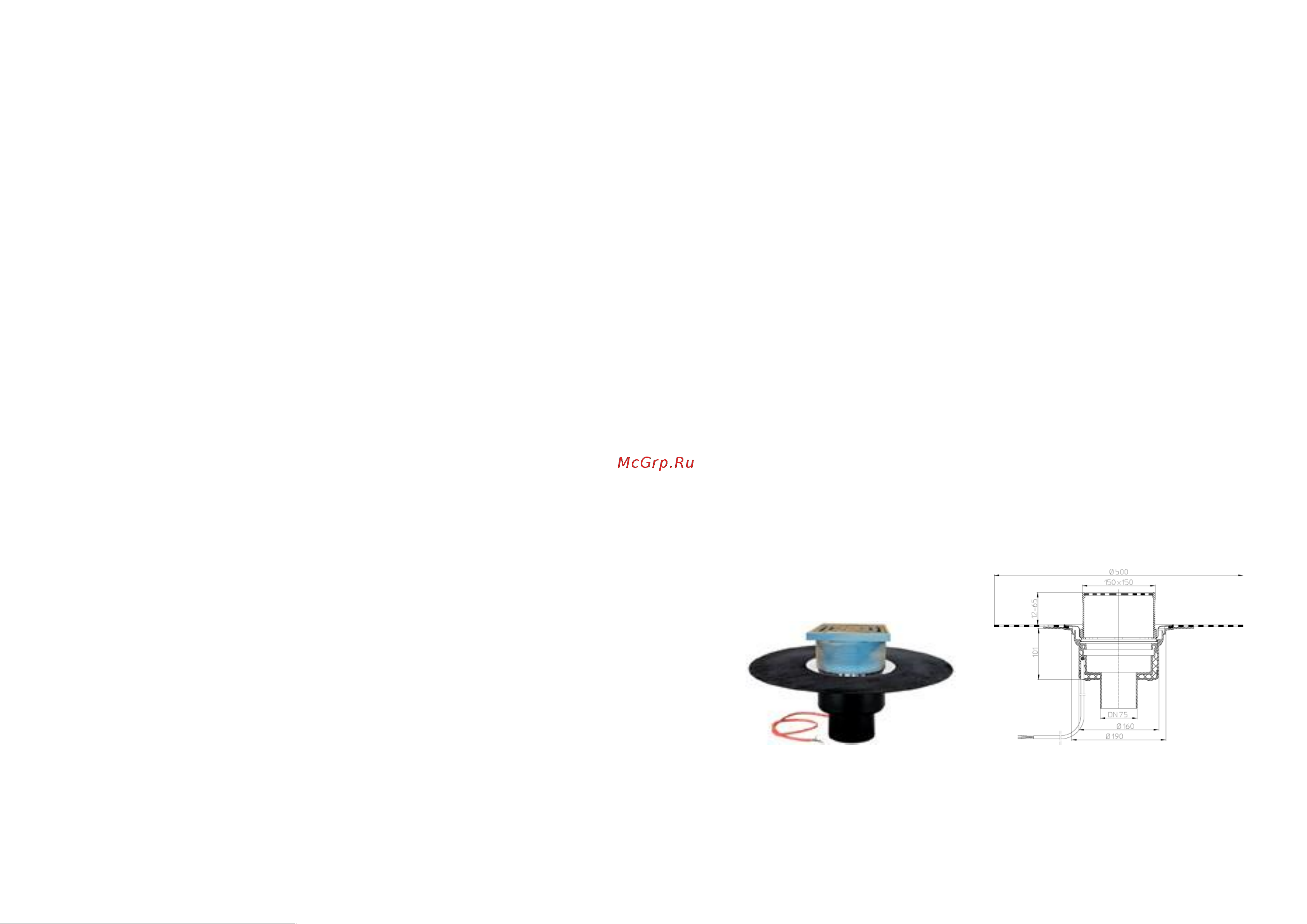

Рис. 1. Кровельная воронка с электрообогревом HL62.1BH/7.
