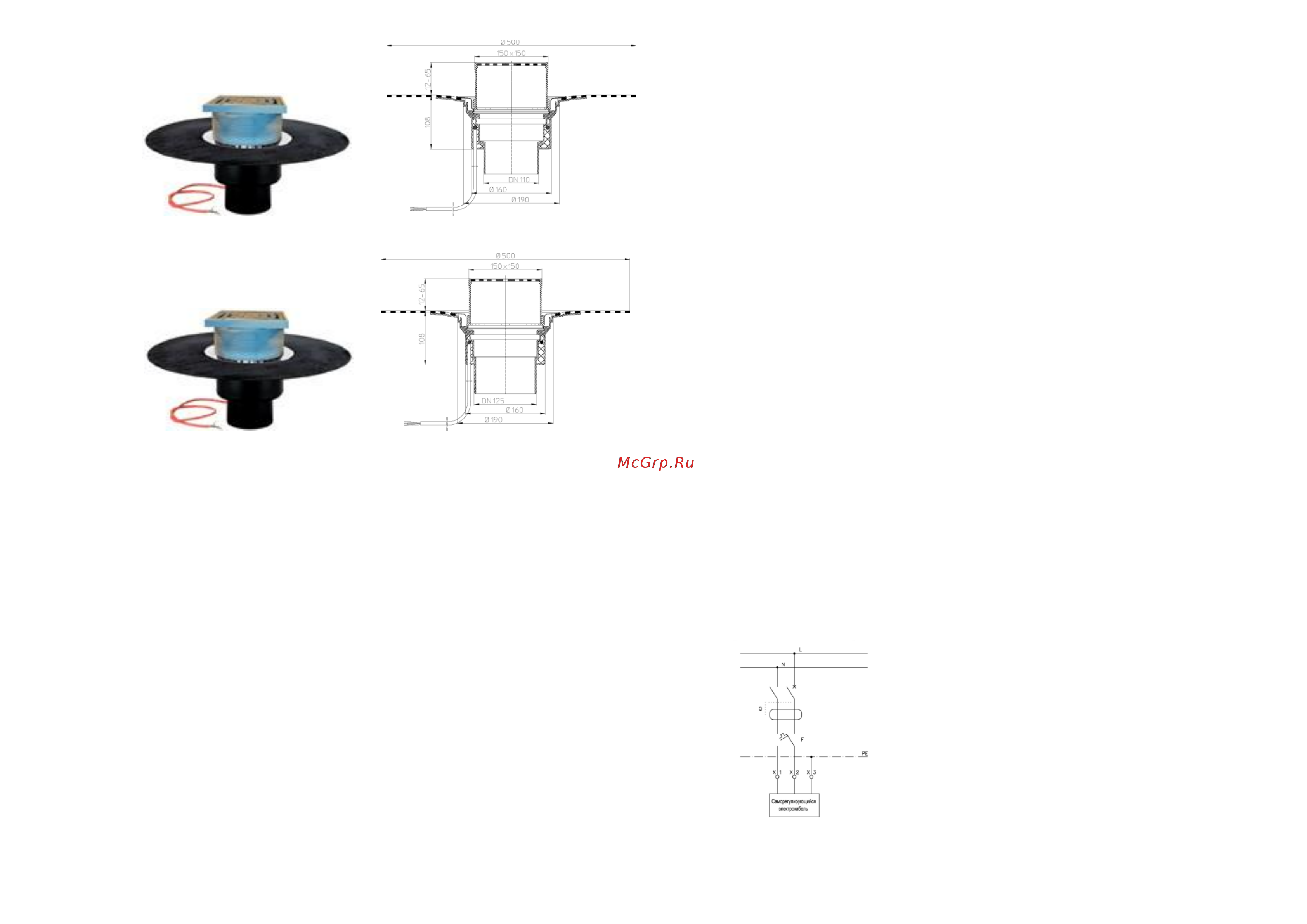

Рис. 2. Кровельная воронка с электрообогревом HL62.1BH/1.

Рис. 3. Кровельная воронка с электрообогревом HL62.1BH/2.

6. Монтаж

6.1. Корпус воронки жестко закрепить на несущей конструкции.

6.2. Слой гидроизоляции (пароизоляции) – наплавляемый материал на

битумной основе сваривается пламенем пропановой горелки или горячим

воздухом с гидроизоляционным «фартуком» воронки с перекрытием 100-

150 мм.

6.3. Выпускной патрубок воронки HL62.1ВН предназначен для

соединения с любой канализационной раструбной трубой из ПВХ или ПП

(REHAU, WAVIN и т.д.). Если для ливневой канализации применяются

стальная или чугунная безраструбная труба (SML), необходимо

использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 –

HL9/7, DN110 – HL9/1 и т.п.

6.4. До завершения монтажных работ, для исключения попадания

посторонних предметов в ливнесток, в корпус воронки установить плоский

листвоуловитель HL170. При установке надставного элемента он

удаляется, в корпус воронки устанавливается дренажный фланец, затем

монтируется надставной элемент, который можно подрезать в зависимости

от необходимой высоты, или нарастить с помощью удлинителя HL350.

6.5. При необходимости создания двух и более слоев

пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при

применении воронок на утепленных, инверсионных, эксплуатируемых,

«зеленых» кровлях, необходимо использовать дополнительные элементы:

HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL161, HL66 и т.д.

Это позволит решить проблему отвода воды с кровли любой конструкции

вне зависимости от состава кровельного «пирога».

П р и м е ч а н и е – примеры использования кровельных воронок в

кровельных «пирогах» различного наполнения находятся в СТО 00269682-

001-2019 «Применение кровельных воронок марки HL фирм «HL

HUTTERER&LECHNER GmbH (Австрия) и ООО «ХЛ-РУС» (Россия) для

внутреннего водостока» и в «Альбоме типовых решений. Применение

кровельных воронок «HL Hutterer & Lechner GmbH» для внутреннего

водостока».

СТО 00269682-001-2019 и «Альбом типовых решений» находятся на сайте

www.hlrus.com.

6.6. Из корпуса воронки выведен электрический кабель (3х1,0мм

)

длиной 0,8 м. Подключение кабеля воронки осуществляется к сети 220В

через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс). Теплоотдача

кабеля электрообогрева (соответственно и энергопотребление) зависит от

температуры окружающего воздуха.

В качестве автоматизации управления подключения электрообогрева, а

также в целях экономии электроэнергии, можно применять различные

системы управления (например, термостат, который будет подавать

питание (от сети 220В) на воронки в диапазоне температур от -8°С до

+5°С).

Перед подключением убедитесь, что кабель не имеет механических

повреждений.

При необходимости подключения большого количества воронок к сети

220В, желательно использовать метеостанцию.

Подключение может быть произведено только специалистами!

Q Автомат Защиты Сети (АЗС)

F и/или УЗО и/или

управляющий термостат

Х1…Х3 Клеммная или распаечная

коробка

РЕ Заземляющий провод

(желто-зеленый провод)

N Нулевой провод (синий провод)

L Фаза (коричневый провод)

Рис. 4. Схема подключения электрообогрева кровельной воронки

HL62.1BН к электрической сети.
