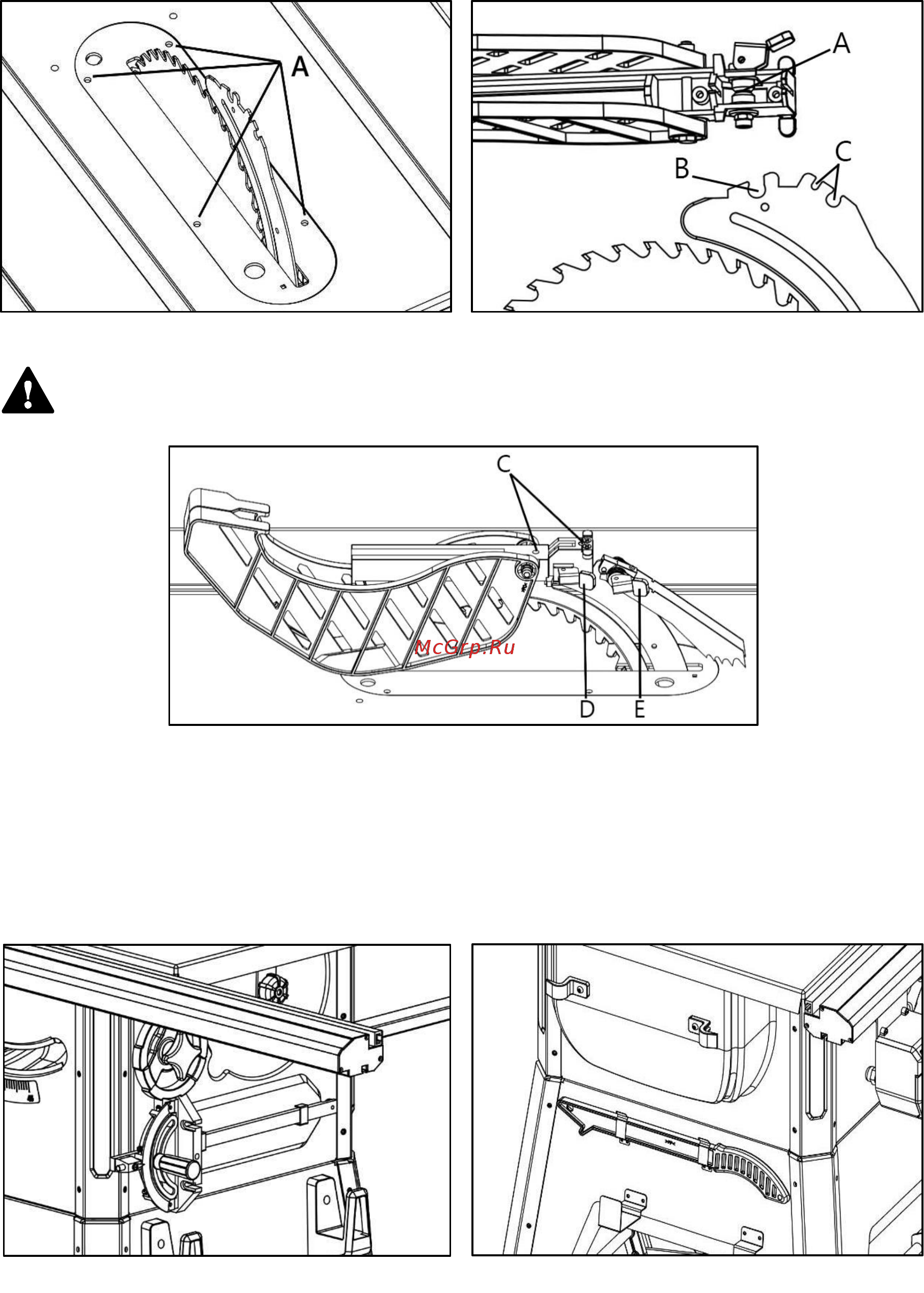

![Белмаш TS-250R S047A [21/31] Установка углового упора и толкателя](/views2/1630276/page21/bg15.png)
22
Зубья гребенки должны касаться поверхности стола. При необходимости
отрегулируйте винтами расположение гребенки.
3.2.15 Установка углового упора и толкателя
Угловой упор поставляется в сборе. Распакуйте угловой упор. Вставьте на кронштейны для
хранения с правой стороны корпуса (рис. 27).
Установите толкатель в кронштейны на левой стороне основания (рис. 28).
Рисунок 24
Рисунок 27
Рисунок 28
Рисунок 26
Рисунок 25
