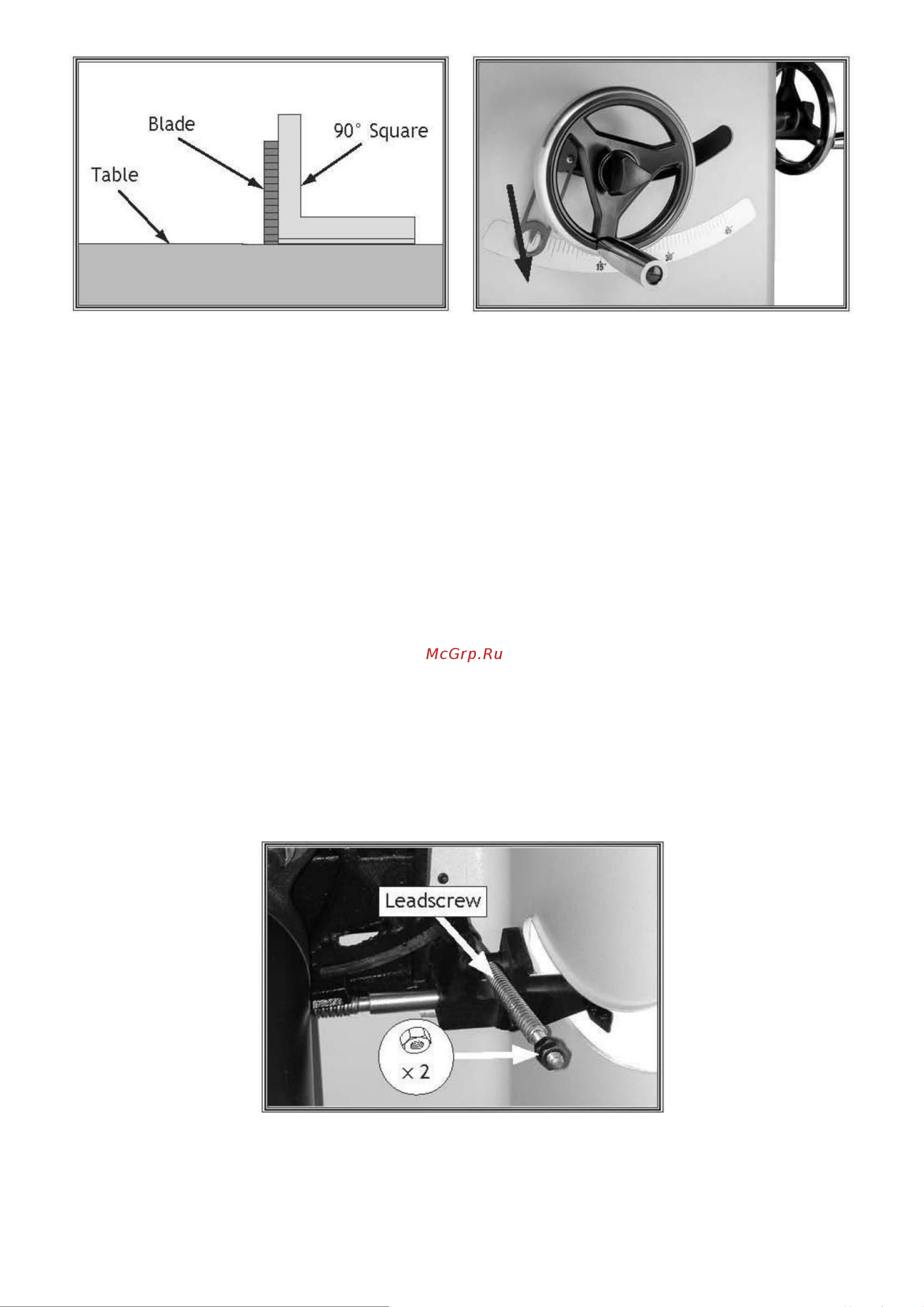

Рисунок 99. Проверка диска под углом 90°.

Рисунок 100. Расположение стрелки индикатора

наклона.

УСТАНОВКА ПИЛЬНОГО ДИСКА НА 90°

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Поднимите пильный диск как можно выше и поверните маховик регулировки наклона до упора.

3. Установите поверочный уголок на стол и приложите его к плоскости диска так, чтобы он

равномерно соприкасался с диском снизу вверх, как показано на рисунке 99. Убедитесь, что зуб

диска не препятствует размещению уголка.

- Если диск находится под углом 90° к столу, то никаких регулировок не требуется. Убедитесь, что

стрелка индикатора наклона, показанная на рисунке 100, указывает на отметку 0° на шкале.

Отрегулируйте положение, ослабив винты с крестообразной головкой, переместив индикатор

пальцами, затем затяните винты.

- Если диск не находится под углом 90° к столу, вам нужно будет отрегулировать стопорные гайки на

ходовом винте под углом 90°. Перейдите к шагу 4.

4. Снимите крышку двигателя.

5. Ослабьте (2) шестигранные гайки M8-1.25 на ходовом винте (см. рисунок 101).

6. Наклоните диск примерно на 5 °, чтобы было место для перемещения стопорных гаек.

7. Ослабьте стопорные гайки и отрегулируйте в соответствии с тем, насколько далеко диск был от

90°. Перепроверьте диск и повторите регулировку по мере необходимости, пока диск не остановится

под углом 90°, затем затяните стопорные гайки друг против друга и замените крышку двигателя.

Примечание: Поворачивая стопорные гайки по часовой стрелке, диск перемещается вправо;

поворачивая их против часовой стрелки, диск перемещается влево.

Рисунок 101. Расположение стопорных гаек под углом 90°.
