УСТАНОВКА ПАРАЛЛЕЛЬНОГО УПОРА НА 45°

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Поднимите пильный диск как можно выше, затем наклоните его на 45° до упора.

3. Поместите поверочный уголок под углом 45° к столу и диску так, чтобы он равномерно

соприкасался с диском снизу вверх, как показано на рисунке 102. Убедитесь, что зубья диска не

препятствует размещению уголка.

- Если диск расположен под углом 45° к столу, то никаких регулировок производить не требуется.

Перейдите к шагу 8.

- Если диск не находится под углом 45° к столу, вам нужно будет отрегулировать болты на 45°.

Перейдите к шагу 4.

4. Снимите заднюю панель доступа.

5. Ослабьте (2) болты на ходовом винте под углом 45° (см. рисунок 103).

6. Наклоните диска от 45 ° примерно на 5°, чтобы было место для перемещения болтов регулировки.

7. Отрегулируйте болты в соответствии с тем на сколько далеко диск был от 45°, затем

перепроверьте диск и повторите регулировку по мере необходимости, пока диск не остановится на

45°, затем затяните стопорные винты, закройте заднюю панель доступа.

8. Убедитесь, что стрелка индикатора наклона указывает на отметку 45° на шкале. Если этого не

произойдет, отрегулируйте стрелку индикатора, как описано в соответствующем разделе

инструкции.

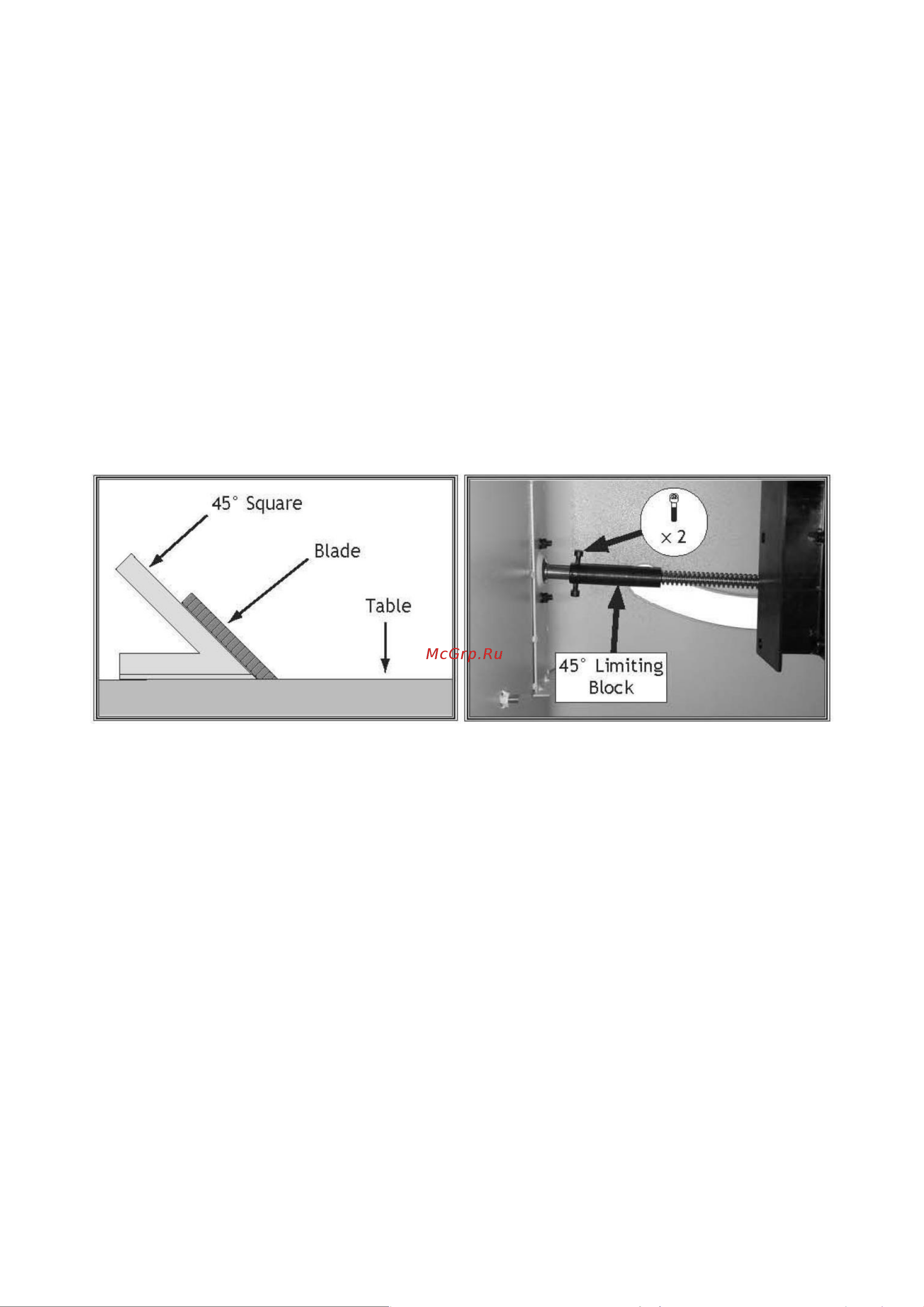

Рисунок 102. Проверка диска под углом 45°.

Рисунок 103. Расположение ограничительного

блока под углом 45°.

РЕГУЛИРОВКА ВЫРАВНИВАНИЯ ПИЛЬНОГО ДИСКА

ПАРАЛЛЕЛЬНЫЙ РЕЗ

Настольная пила даст наилучшие результаты, если прорезь пильного диска и параллельный упор

будут отрегулированы параллельно диску.

Необходимые инструменты

Поверочный уголок 1 шт.

Маркер 1 шт.

Металлические прокладки (по мере необходимости)

Ключ с открытым концом 12 мм 1 шт.

Чтобы отрегулировать диск параллельно пазу для торцовки, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Убедитесь, что диск расположен 90° относительно плоскости стола, затем используйте уголок для

измерения расстояния от Т паза до твердосплавной напайке на теле диска, как показано на рисунке

104. Убедитесь, что одна сторона уголка расположена точно параллельно Т пазу.

3. Конец линейки уголка

Подведите линейку до касания с зубом диска и отметьте маркером этот зуб. Запомните показания

измерения.

4. Поверните диск с отмеченным зубом на другую сторону
