5. Передвиньте линейку по Т пазу к этому зубу и совместите их, как показано на рисунке 105.

- Если результаты измерений со всех сторон одинаковые, то перейдите к шагу 8;

- Если результаты измерений со всех сторон различаются, то перейдите к шагу 6.

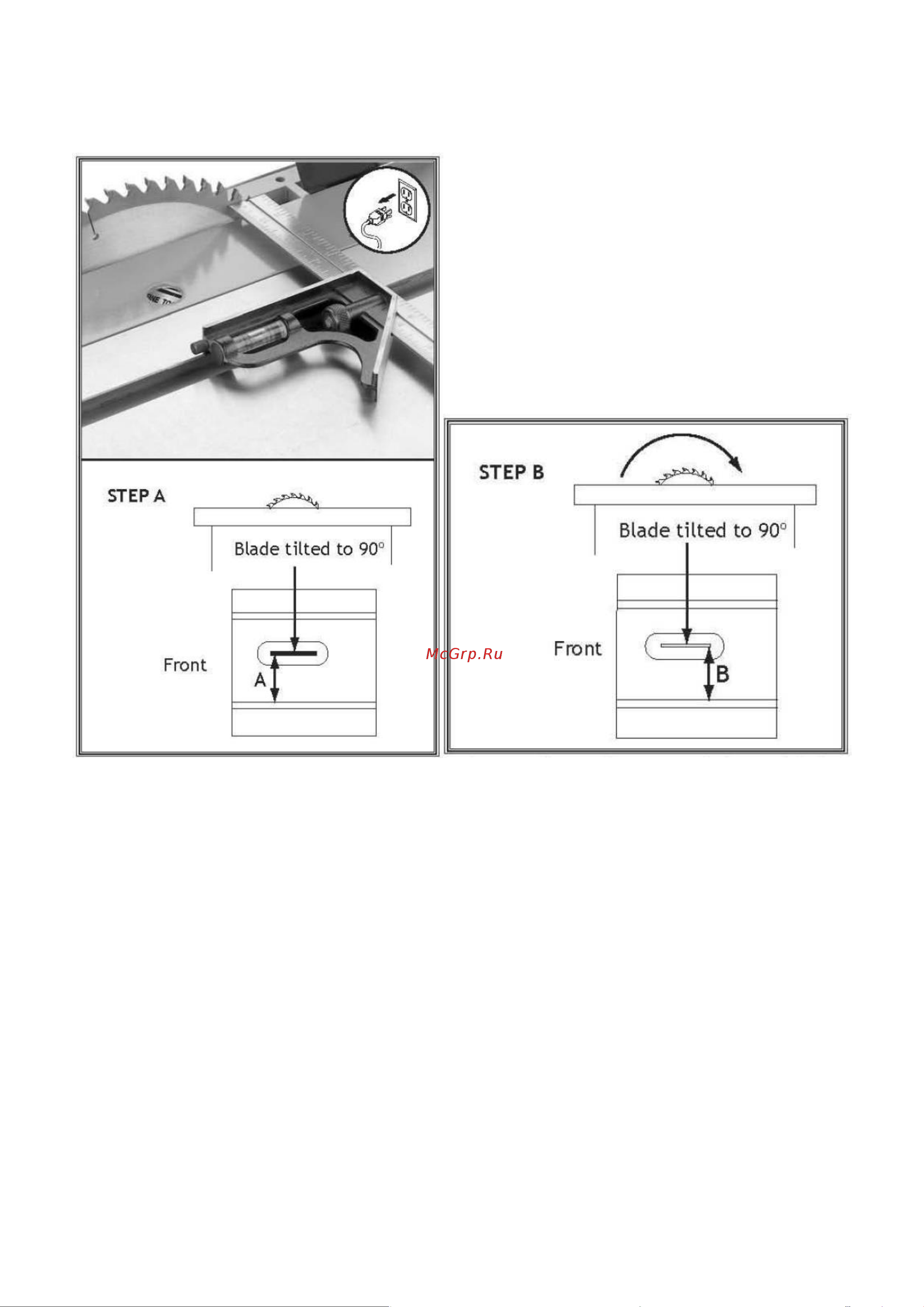

Рисунок 104. Выполнение первого измерения

от паза до диска под углом 90°.

Рисунок 105. Выполнение второго измерения от

паза до диска под углом 90°.

6. Ослабьте (4) крепежные болты стола, крепящие столешницу к основанию (см. рисунок 106), и

слегка коснитесь стола в направлении, необходимом для выравнивая повторяйте шаги 2-6 пока диск

и Т-паз не станут параллельными

7. Повторяйте шаги 2-6, пока пильный диск и паз для торцовки не станут параллельными, затем

снова затяните крепежные болты стола.

8. Наклоните диск на 45° и еще раз проверьте параллельность Т паза и диска.

- Если диск остался параллелен Т-пазу, то никаких дополнительных регулировок не требуется.

- Если диск был параллелен столу под 90°, но не параллелен под 45°, то один конец стола

необходимо будет поднимать с помощью металлической прокладки. Перейдите к шагу 9.

9. Ослабьте (4) крепежные болты стола из шага 6.

10. См. Рисунки 107-108 для размещения прокладок. Если расстояние A короче, чем B, прокладку

(прокладки) необходимо будет разместить под углами №1 и №2. Если расстояние В меньше, чем A,

прокладку (прокладки) необходимо будет разместить под углом № 3. Вставьте тонкую прокладку.

11. Немного затяните один крепежный болт стола, а затем повторите тоже самое с остальными,

затянув каждый на одинаковую величину. Продолжайте этот процесс со всеми болтами, постепенно

немного затягивая их, пока все они не будут закреплены.

12. Теперь перепроверьте диск относительно Т-паза под угом 90° и 45°, повторив шаги 2-5, и

относительно Т-паза под углом 0° и 45°, повторив шаги 2-5.

- Если расстояния A и В равны, перейдите к шагу 13.

- Если расстояния все еще не равны, повторите шаги 9-12.
