13. После того как все крепежные болты закреплены перепроверьте параллельность диска
относительно Т-паза

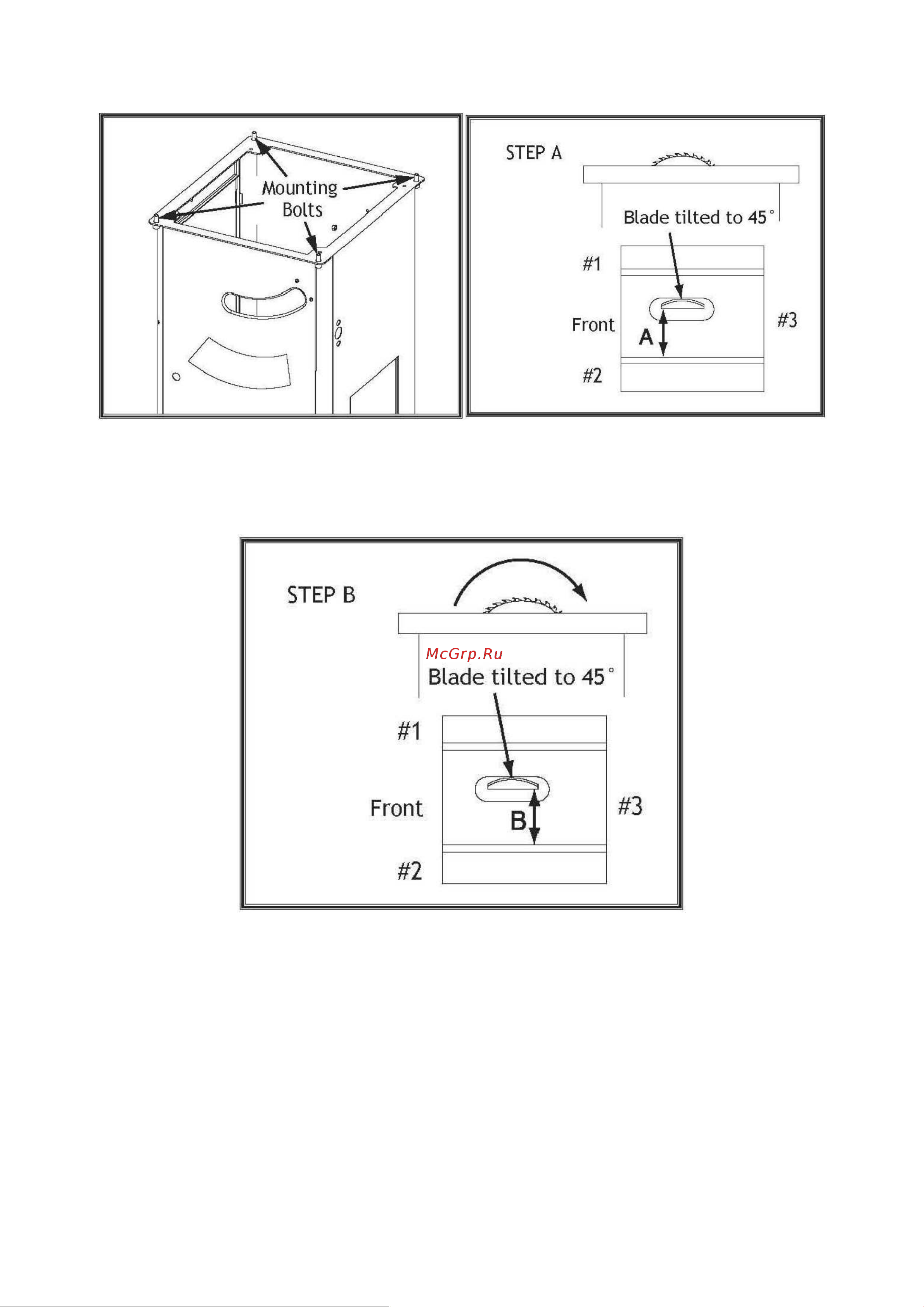

Рисунок 108. Схема процедуры прокладки, Шаг B
ПРОВЕРКА ПАРАЛЛЕЛЬНОСТИ РАСКЛИНИВАЮЩЕГО НОЖА
ПРОВЕРКА РЕГУЛИРОВОК
В рабочем положении расклинивающий нож должен находиться в одной плоскости с пильным
диском. Если они находятся не в одной плоскости, то расклинивающий нож необходимо
отрегулировать
Необходимый инструмент:
Прямая пластина Д х Ш - 50ммх300мм - 1 шт.
Чтобы проверить регулировку расклинивающего ножа, выполните следующие действия:
1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!
2. Поднимите пильное полотно на максимальную высоту, чтобы у вас был легкий доступ к
Рисунок 106. Расположение крепежных
болтов стола (таблица опущена для ясности).
Рисунок 107. Схема процедуры прокладки, Шаг А
