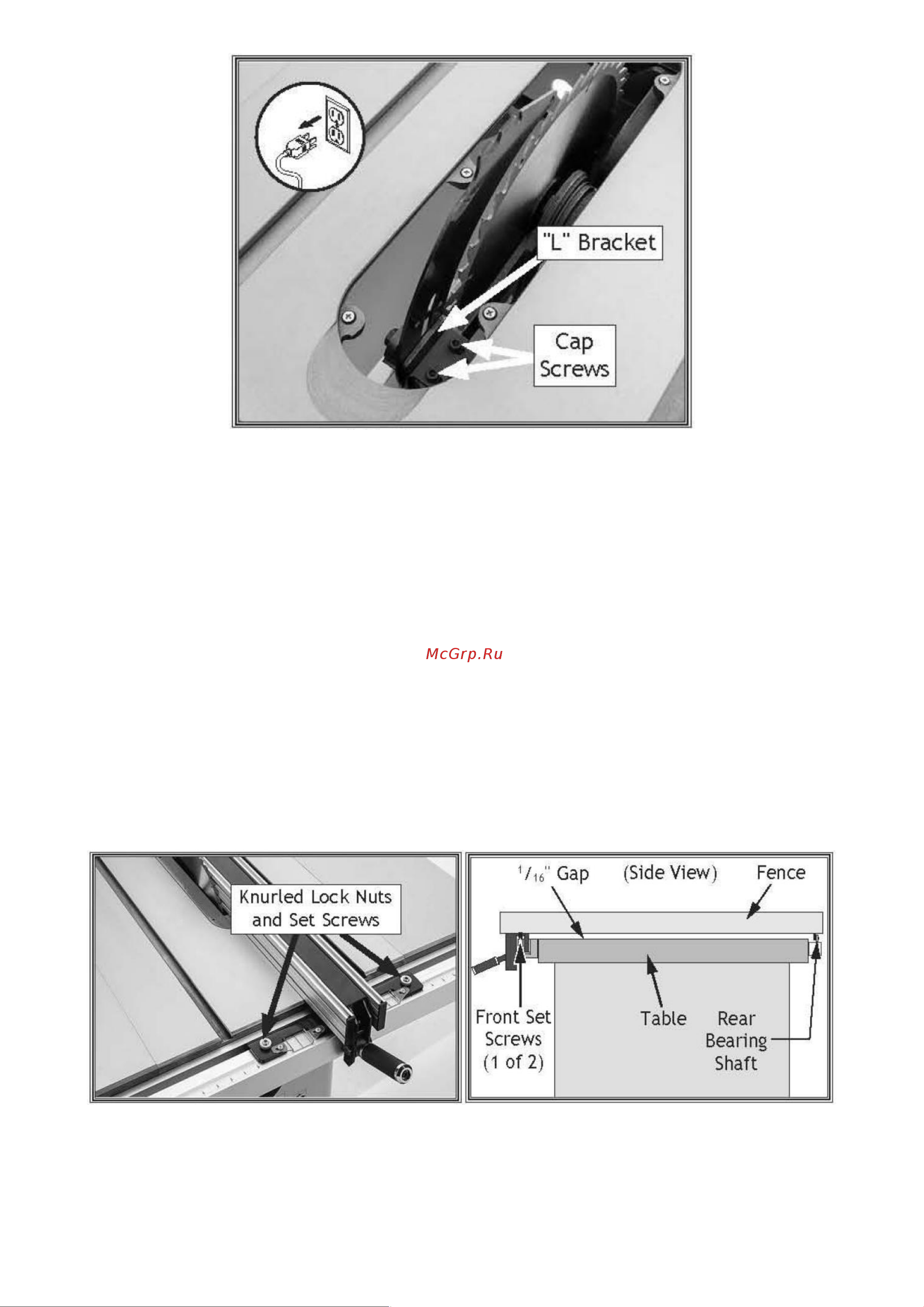

Рисунок 111. Винты с колпачками для регулировки положения расклинивающего ножа.

РЕГУЛИРОВКА ПАРАЛЛЕЛЬНОСТИ ПАРАЛЛЕЛЬНОГО УПОРА

Существует три основных параметра регулировки параллельного упора: (1) площадь, (2) высота и

(3) давление зажима. Имейте в виду, что эти корректировки взаимосвязаны, и для достижения

наилучшего результата вам может потребоваться некоторое количество проб и ошибок.

Необходимый инструмент

Гаечный ключ 19 мм 1 шт.

Шестигранный ключ 6 мм 1шт.

Поверочный уголок 1 шт.

ПРЯМОУГОЛЬНОСТЬ И ПЕРПЕНДИКУЛЯРНОСТЬ ПАРАЛЛЕЛЬНОГО УПОРА

Плоскость накладки параллельного упора должна быть перпендикулярна по отношению к

плоскости стола. Данная регулировка производится двумя винтами, находящимися в верхней части

направляющего кронштейна (см. рис. 112).

Кроме того, параллельный упор должен быть равномерно отрегулировано над столом, как показано

на рисунке 113.

Рисунок 112. Расположение винтов

регулировки наклона параллельного упора.

Рисунок 113. Высота бокового упора регулируется

двумя передними установочными винтами и

задним подшипниковым валом.
