Для проверки и регулировки бокового упора по отношению к столу, выполните следующие

действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Приложите поверочный уголок к накладке бокового упора и проверьте перпендикулярность

(см. рисунок 114).

- Если параллельный упор не расположен перпендикулярно к столу, перейдите к шагу 3.

- Если параллельный упор расположен перпендикулярно к столу, перейдите к шагу 4.

3. Ослабьте стопорные гайки и отрегулируйте установочные винты (см. Рисунок 112) на верхней

части кронштейна параллельного упора, чтобы убедиться, что поверхность параллельного упора

находится под углом 90° к столу. Затяните стопорные гайки, когда параллельный упор расположен

перпендикулярно столу.

4. Измерьте зазор между параллельным упором и столешницей спереди и сзади упора.

- Если зазор одинаковый от передней части стола до задней (см. рисунок 115), то никаких

дополнительных регулировок не требуется. Перейдите к зажиму ручки параллельного упора.

- Если зазор неравномерный, то перейдите к шагу 5.

5. Снимите параллельный упор и переверните.

6. Снимите крышку параллельного упора, как показано на рисунке 116, затем ослабьте внутреннюю

и наружную стопорные гайки, которые крепят вал подшипника.

Примечание: Зазор гаечного ключа для внутренней стопорной гайки плотно закрыт внутри

ограждения в сборе. При необходимости придержите внутреннюю стопорную гайку гаечным

ключом и поверните вал подшипника, чтобы ослабить.

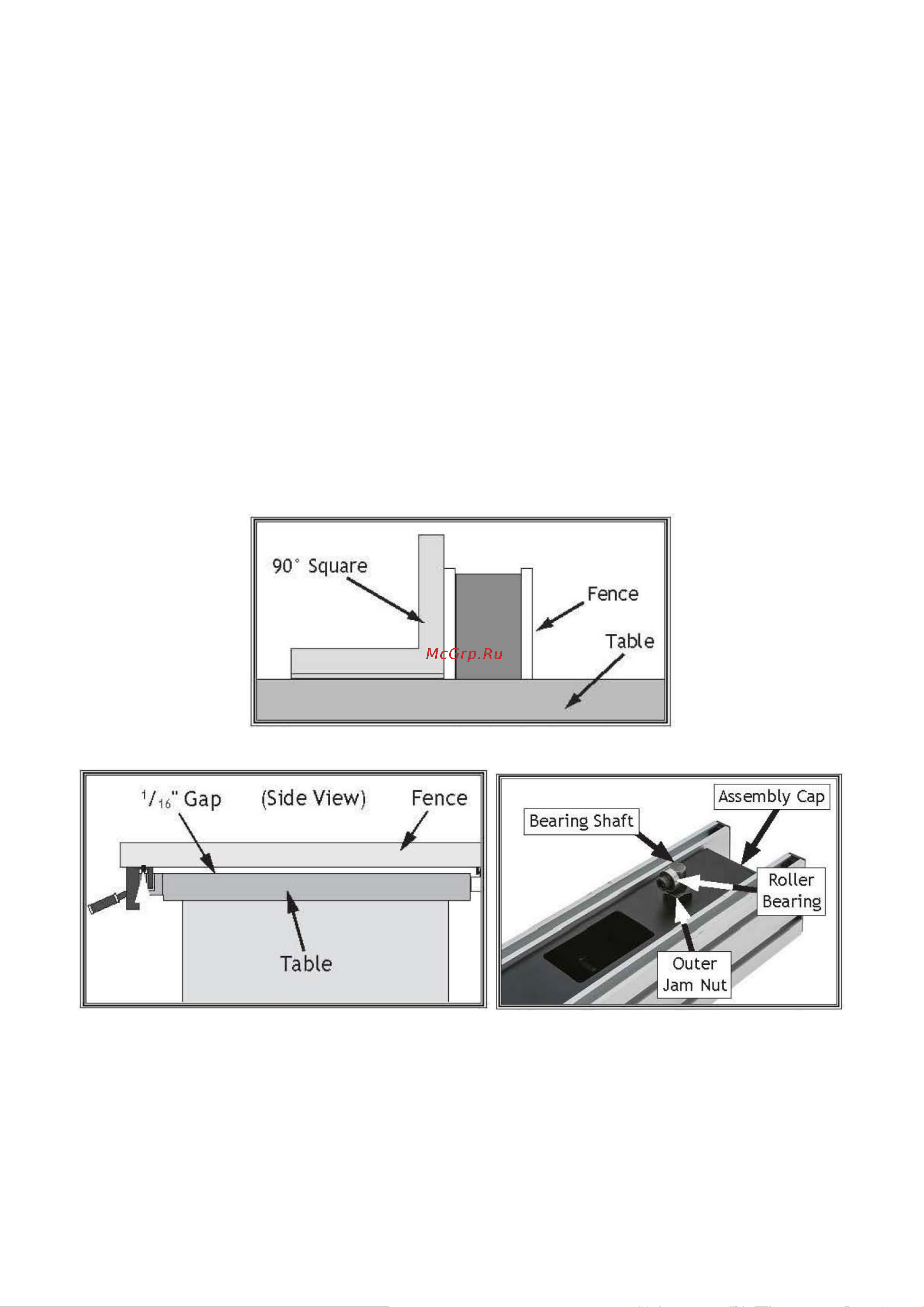

Рисунок 114. Пример проверки перпендикулярности параллельного упора к столу.

Рисунок 115. Пример регулировки зазора

между параллельным упором и столом

примерно 1/16” спереди назад.

Рисунок 116. Задняя зона регулировки для

выравнивания параллельного упора.

7. Установите параллельный упор на место.

8. Отрегулируйте высоту опорного подшипника.

9. После регулировки зафиксируйте стопорные гайки.
