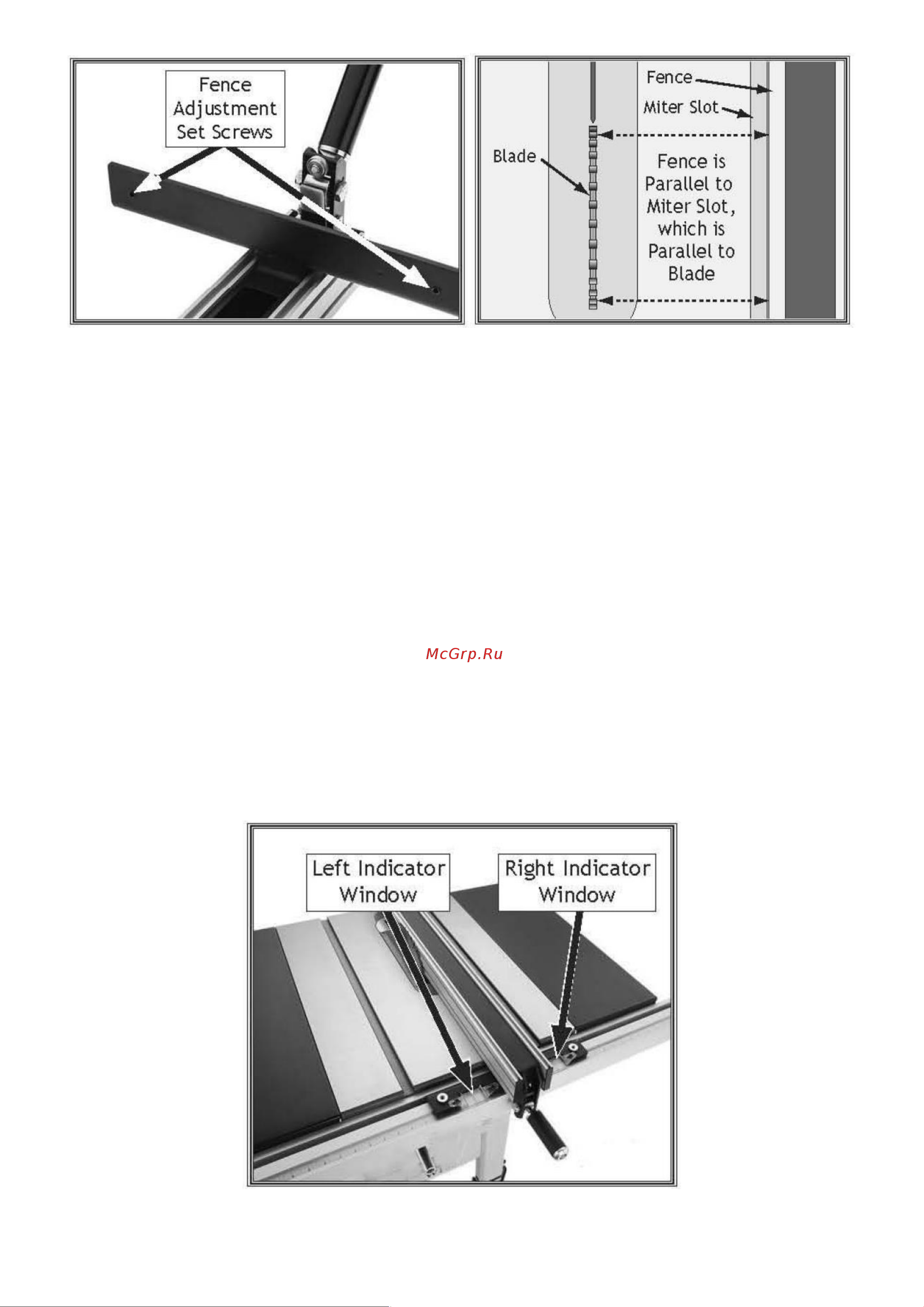

Рисунок 118. Расположение регулировочных

винтов в кронштейне параллельного упора

(показано вверх ногами).

Рисунок 119. Проверка параллельности

параллельного упора относительного диска.

КАЛИБРОВКА ШКАЛЫ ПАРАЛЛЕЛЬНОГО УПОРА

Окна шкалы параллельного упора, показанные на рисунке 121, можно откалибровать с помощью

шкалы параллельного упора, ослабив крепежные винты и сдвинув их в нужном направлении.

Окно индикатора с правой стороны используется, когда параллельный упор расположен с правой

стороны диска. Окно индикатора слева используется, когда ограждение параллельный упор с левой

стороны диска.

ВАЖНО: Не используйте параллельный упор с левой стороны диска, если он был намеренно смещено

и не отрегулировано параллельно диску.

Необходимые инструменты

Отвертка с Крестообразной головкой №2 1шт.

Обрезок дерева 1 шт.

Чтобы откалибровать окна индикатора шкалы ограждения, выполните следующие действия:

1. Зафиксируйте параллельный упор на 13 дюймов и отрежьте кусок заготовки.

2. Переместите и зафиксируйте параллельный упор на 12 дюймов, как указано на шкале.

3.Переверните свою заготовку, приложив сторону, которая была вырезана на шаге 1, к

параллельному упору, затем сделайте свой разрез.

4. Измерьте ширину свежесрезанной заготовки с обоих концов рулеткой. Ширина заготовки должна

быть ровно 12 дюймов спереди и сзади. Если это не так, то отрегулируйте окно индикатора так,

чтобы оно соответствовало ширине заготовки.

Рисунок 121. Окна-индикаторы ограждения. Левый Индикатор I Окно Правого индикатора Окно
