РЕГУЛИРОВКА КАЛИБРОВКИ ТРАНСПОРТИРА.
Транспортир оснащен стопорными винтами, которые позволяют легко регулировать угол наклона
0°- 30 ° влево, 90 ° и 0 °-45 ° вправо. Стопорные винты контактируют с валом, который перемещается
внутрь или в сторону для регулировки.
Необходимые инструменты
Отвертка с Крестообразной головкой 1шт.
90° Уголок 1 шт.
45° Уголок 1 шт.
30° Уголок 1 шт.
Гаечный ключ 8 мм 1 шт.
Проверка/установка транспортира на 90°
1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!
2. Вставьте транспортир в Т-образный паз на столе.
3. Поместите равномерно транспортир на стол, как показано на рисунке 123.
- Если уголок касается транспортира и пильного диска равномерно одновременно, то он является
перпендикулярным по отношению к диску. Никаких корректировок не требуется.
- Если уголок не касается транспортира и пильного диска равномерно, перейдите к шагу 5.
4. Извлеките транспортир из Т-паза.
5. Ослабьте два винта с крестообразной головкой, которые крепят стопорную пластину под углом
90° (см. рис. 124).
6. Используя уголок, расположите вал торцовки под углом 90° к корпусу датчика торцовки.
7. Затяните винты стопорной пластины, затем повторите шаг 3.
Проверка/установка транспортира на 45°
Выполните тот же процесс с упором 45° и 30°, что и с упором 90°, за исключением использования
уголка 45° или регулируемого угла, чтобы убедиться, что корпус транспортира расположен под
углом 45° к пильному диску.

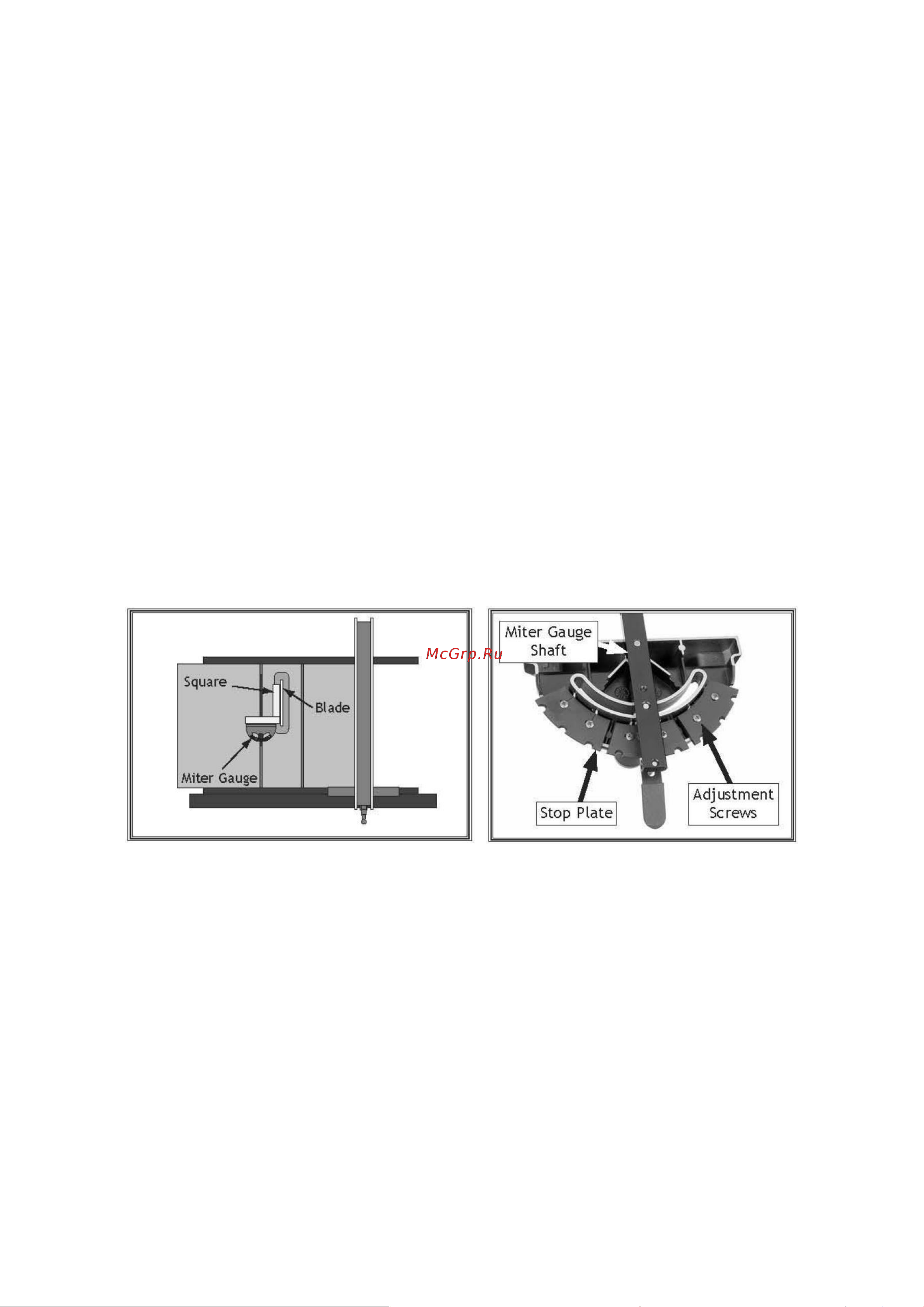

Рисунок 123. Проверка упора на 90° на
транспортире.
Рисунок 124. Проверка упора под углом 45°
на транспортире.
НАТЯЖЕНИЕ И ЗАМЕНА РЕМНЯ
Приводной ремень слегка растягивается при использовании пилы. Большая часть растяжения
произойдет в течение первых 16 часов использования, но она может немного продолжаться при
дальнейшем использовании. Если вы заметили, что пила теряет мощность в середине разреза,
ремень может соскользнуть и его необходимо будет натянуть. Если при осмотре вы обнаружите, что
ремень треснул, изношен или имеет другие признаки чрезмерного износа или других повреждений,
немедленно замените его, чтобы обеспечить надлежащую передачу мощности от двигателя к диску.
Необходимые инструменты
Ключ с открытым концом или торцевой ключ 13 мм 1 шт.
Натяжение ремня
1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!
2. Снимите крышку двигателя с боковой стороны машины.
3. Установите диск на 0 ° по шкале наклона, затем поднимите или опустите диск примерно на 2
дюйма над столом.
4. Ослабьте шестигранный болт натяжения диска, показанный на рисунке 125.
5. Используйте маховик высоты диска, чтобы опустить двигатель. Когда двигатель начинает
