19
- Если наружный конец удлинительного
консоли стола наклоняется вниз, снимите
консоль и поместите полоску клейкой ленты
вдоль нижнего края основного стола, чтобы
выровнять конец консоли вверх (см. рисунок
19).
удалите всю лишнюю клейкую ленту лезвием
бритвы.

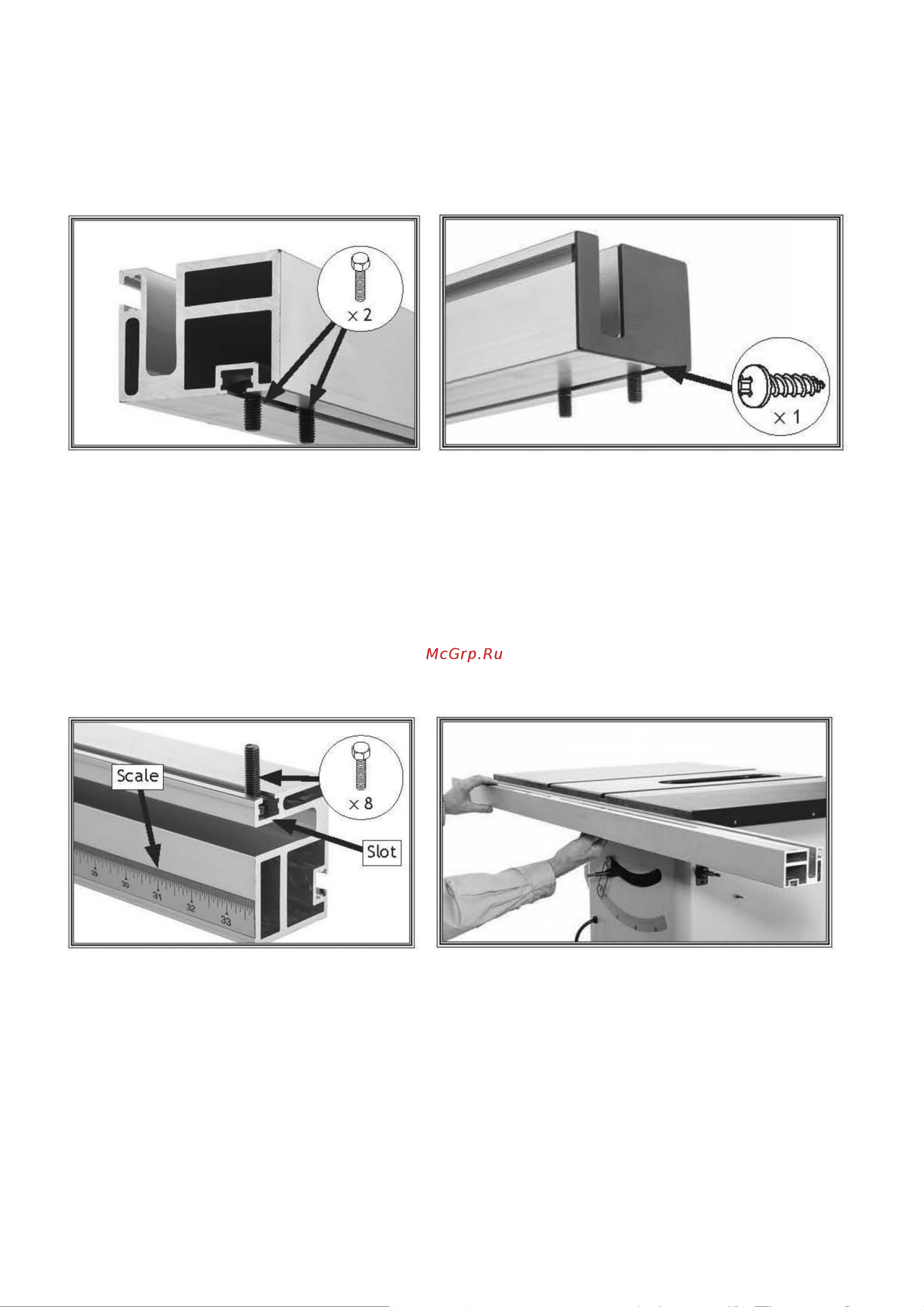

Рисунок 21. Расположение шестигранных
болтов для крепления выключателя.
Рис. 22. Левая торцевая крышка, вновь
установленная на передней рейке направляющей
параллельного упора.
10. Снимите (2) болты с шестигранной
головкой M8-1.25 x 16 с выключателя, затем
снимите винт и торцевую крышку с левого
конца направляющей параллельного упора.
Вставьте шестигранные болты в нижний паз
на левом конце параллельного упора (см.
рисунок 21). Эти болты будут использованы
позже для крепления выключателя.
11. Установите на место торцевую крышку и
привинтите винт к рейке направляющей (см.
рисунок 22).
Рисунок 23. Болт с шестигранной головкой,
расположенный в пазу передней части
направляющей параллельного упора.
Рисунок 24. Монтаж передней части
направляющей параллельного упора.
12. Расположите параллельный упор так,
чтобы шкала была обращена к вам. Вставьте
(8) болты с шестигранной головкой M8-1.25 x
30 в открытый паз (см. рис. 23).
13. Совместите шестигранные болты в
направляющей с отверстиями в столе, затем
вставьте болты в стол. Убедитесь, что шкала на
направляющей направлена вверх. Вручную
затяните (8) шестигранные гайки M8-1.25 на
шестигранные болты. Пока не затягивайте
полностью (см. рисунок 24).
