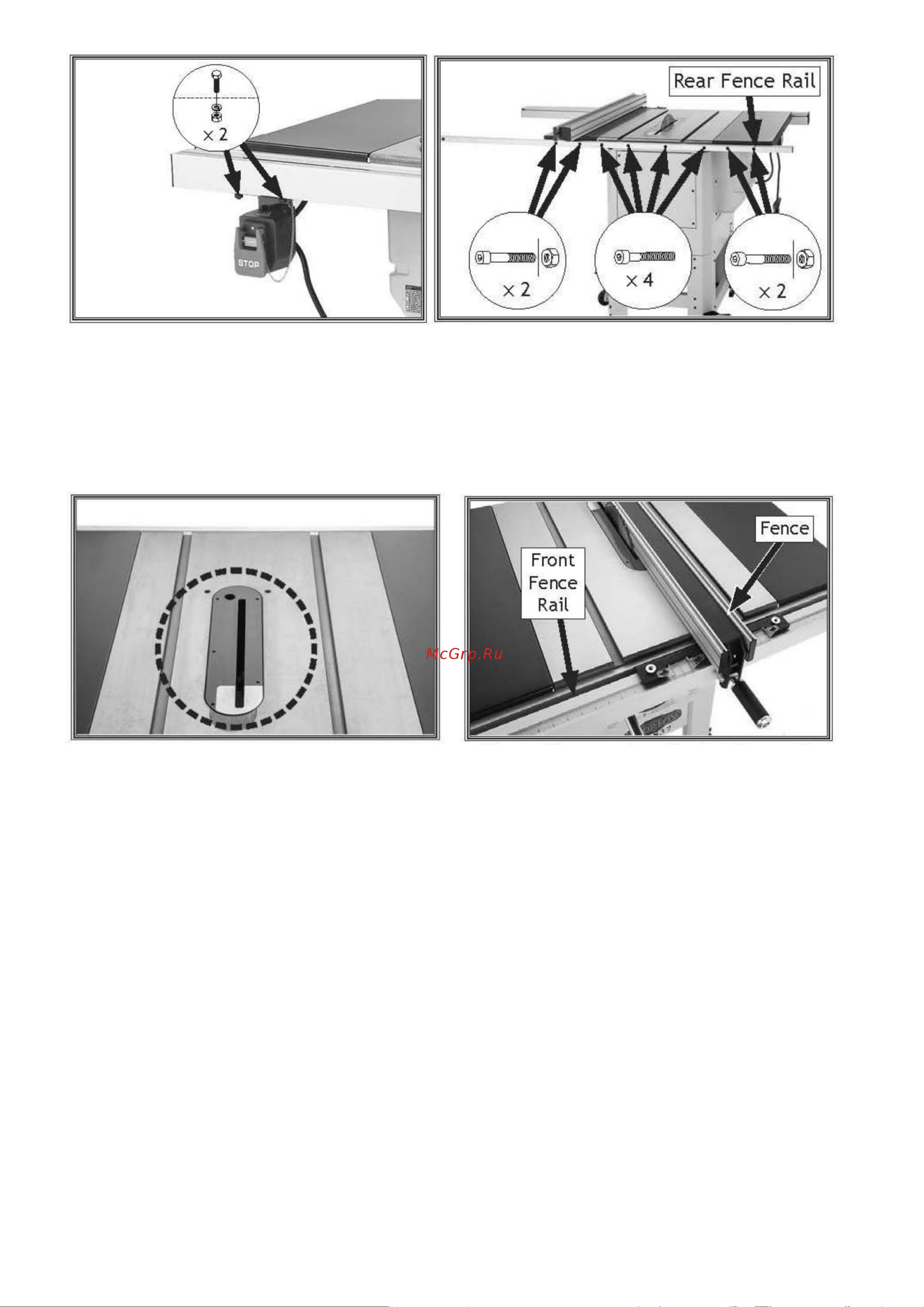

Рисунок 25. Установка выключателя

Рисунок 26. Монтаж задней направляющей

параллельного упора

14. Установите выключатель на

шестигранные болты с шага 10, используя

(2) шестигранные гайки ЛА8-1.25 и (2)

стопорные шайбы 8 мм (см. рисунок 25).

15. Установите заднюю направляющую

параллельного упора на задней части стола с

помощью (8) винтов M8-1.25 x 25, как показано на

рисунке 26. Закрепите наружные четыре винта с

заглушками шестигранными гайками M8-1.25.

Рисунок 27. Установлена стандартная

вставка таблицы.

Рисунок 28. Ограждение установлено на передней

рейке

16. Установите пильный диск

17. Установите вставку в отверстие на станке (см. рисунок 27). Убедитесь, что он заподлицо, и при

необходимости отрегулируйте его (дополнительную информацию см. в разделе Настройка вставки

ДАДО).

18. Установите параллельный упор на переднюю направляющую, как показано на рисунке 28.

Нажмите на ручку вниз, чтобы зафиксировать упор в нужном положении.

19. Используя маховик высоты пильного диска, поднимите диск на 1-2 дюйма.

20. Поворачивайте маховик наклона пильного диска до тех пор, пока индикатор наклона на

передней панели станка не укажет на 0° по шкале угла наклона пильного диска.
