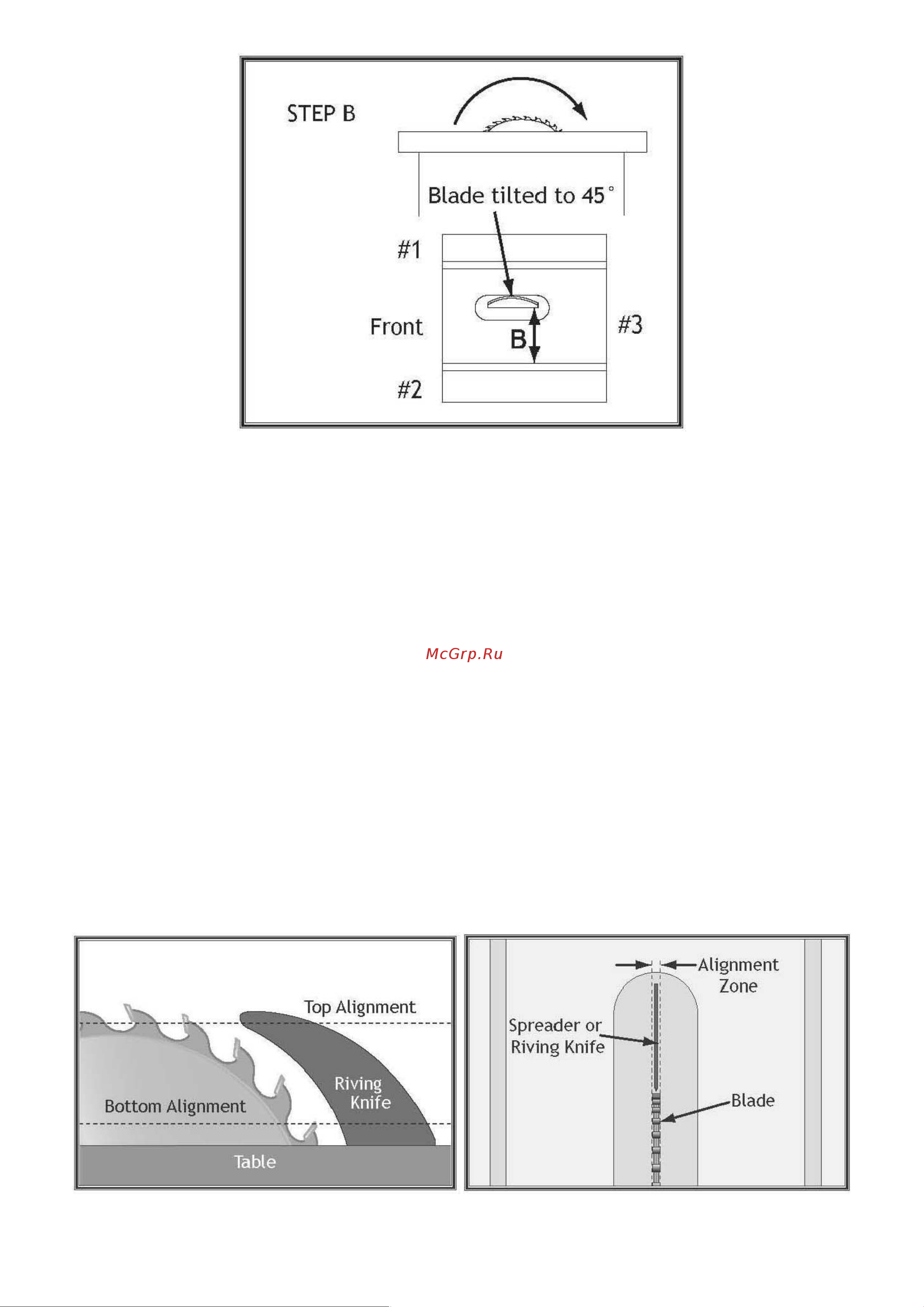

Рисунок 108. Схема процедуры прокладки, Шаг B

ПРОВЕРКА ПАРАЛЛЕЛЬНОСТИ РАСКЛИНИВАЮЩЕГО НОЖА

ПРОВЕРКА РЕГУЛИРОВОК

В рабочем положении расклинивающий нож должен находиться в одной плоскости с пильным

диском. Если они находятся не в одной плоскости, то расклинивающий нож необходимо

отрегулировать

Необходимый инструмент:

Прямая пластина Д х Ш - 50ммх300мм - 1 шт.

Чтобы проверить регулировку расклинивающего ножа, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Поднимите пильное полотно на максимальную высоту, чтобы у вас был легкий доступ к

регулировкам.

3. Приложите измерительную пластину к диску пластью таким образом, чтобы она накладывалась

на расклинивающий нож и смотрим на зазор в верхней и нижней части пластины

- Если расклинивающий нож параллелен диску и находится внутри зоны выравнивания, то

регулировок производить ненужно.

- Если расклинивающий нож не параллелен диску, либо находится вне зоны выравнивания, то его

необходимо отрегулировать.

Перейдите к инструкциям по настройке выравнивания.

- Если расклинивавший нож деформирован, согнут – то снимите его и выровните.
