Рисунок 109. Пример проверки

параллельности расклинивающего ножа

относительно пильного диска.

Рисунок 110. Зона выравнивания

расклинивающего ножа.

РЕГУЛИРОВКА РАСКЛИНИВАЮЩЕГО НОЖА

Регулировку расклинивающего ножа можно произвести при помощи винтов на кронштейне "L"

Чтобы отрегулировать расположение расклинивающего ножа выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Выньте вставку стола

Примечание: Вставка стола удерживается на месте магнитом.

3. Ослабьте два крепежных винта на кронштейне "L" (см. рис. 111), затем сдвиньте расклинивающий

нож чтобы выровнить его в плоскость с диском.

4. Выполните Проверку выравнивания, Шаги 1-3 на стр. 69.

- Если расклинивающий нож находится в зоне выравнивания, никаких дополнительных действий не

требуется.

- Если расклинивающий нож выходит из зоны выравнивания, продолжайте регулировать положение

кронштейна "L", если это необходимо для правильного выравнивания расклинивающего ножа.

5. Затяните два крепежных винта на кронштейне, чтобы зафиксировать регулировку

расклинивающего ножа.

Регулировка Изогнутого расклинивающего ножа

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Выправьте расклинивающий нож вручную во время установки, затем выполните шаги 1-3 в

Проверке выравнивания, чтобы определить, параллелен ли он диску и находится ли внутри "Зоны

выравнивания" (см. раздел Проверка выравнивания на стр. 69).

— Если это не сработает, снимите расклинивающий нож для выпрямления.

— Если вы не можете правильно выпрямить расклинивающий нож, замените его.

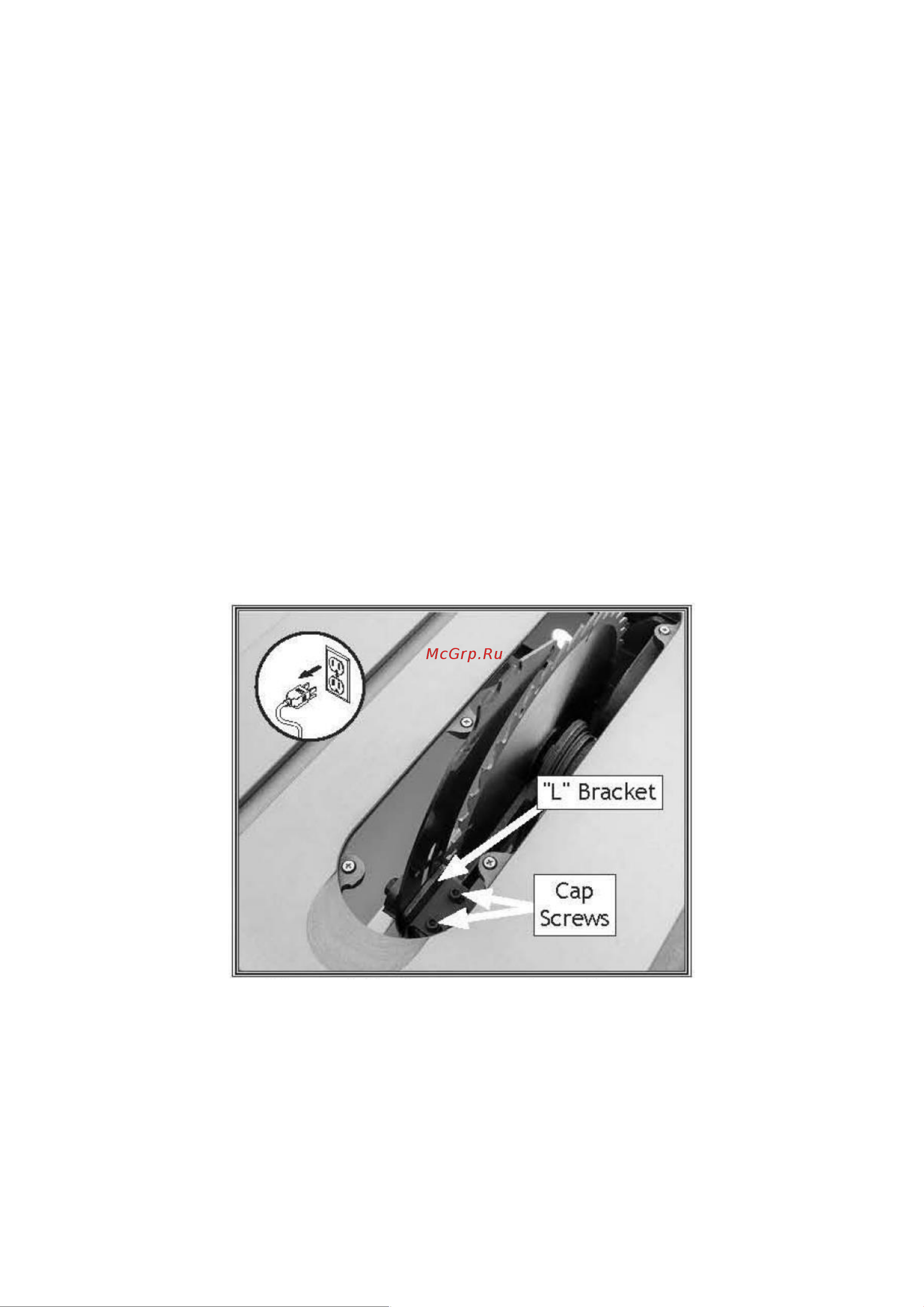

Рисунок 111. Винты с колпачками для регулировки положения расклинивающего ножа.

РЕГУЛИРОВКА ПАРАЛЛЕЛЬНОСТИ ПАРАЛЛЕЛЬНОГО УПОРА

Существует три основных параметра регулировки параллельного упора: (1) площадь, (2) высота и

(3) давление зажима. Имейте в виду, что эти корректировки взаимосвязаны, и для достижения

наилучшего результата вам может потребоваться некоторое количество проб и ошибок.

Необходимый инструмент

Гаечный ключ 19 мм 1 шт.

Шестигранный ключ 6 мм 1шт.

Поверочный уголок 1 шт.
