РЕГУЛИРОВКАПАРАЛЛЕЛЬНОСТИ ПАРАЛЛЕЛЬНОГО УПОРА ОТНОСИТЕЛЬНО ПИЛЬНОГО ДИСКА

Два регулировочных винта в передней части кронштейна параллельного упора регулируют его

поолжение относительно пильного диска (см. рис. 118).

Для регулировки выполните следующи

Необходимые инструменты

Шестигранный ключ 4 мм 1 шт.

Поверочный уголок 1 шт.

Для регулировки параллельного упора выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ СЕТИ ПИТАНИЯ.

2. Используя линейку, замерьте расстояние от боковой части параллельного упора до линии Т-паза, с

передней и задней части упора (см. рис. 119).

- Если результаты измерения совпадают, то пралеллный упор расположен параллельно дику,

никаких дополнит настроек не требуется

- Если результаты измерения совпадают, перейдите к шагу 3.

3. Снимите параллельный упор с передней направляющей.

4. Отрегулируйте два установочных винта на передней части параллельного упора, как показано на

рисунке 118. Каждая регулировка установочного винта влияет на противоположную сторону

параллельного упора.

5. Установите параллельный упор и замерьте параллельность с Т-пазом и пильным диском. По мере

необходимости, повторите шаг 4 по мере необходимости.

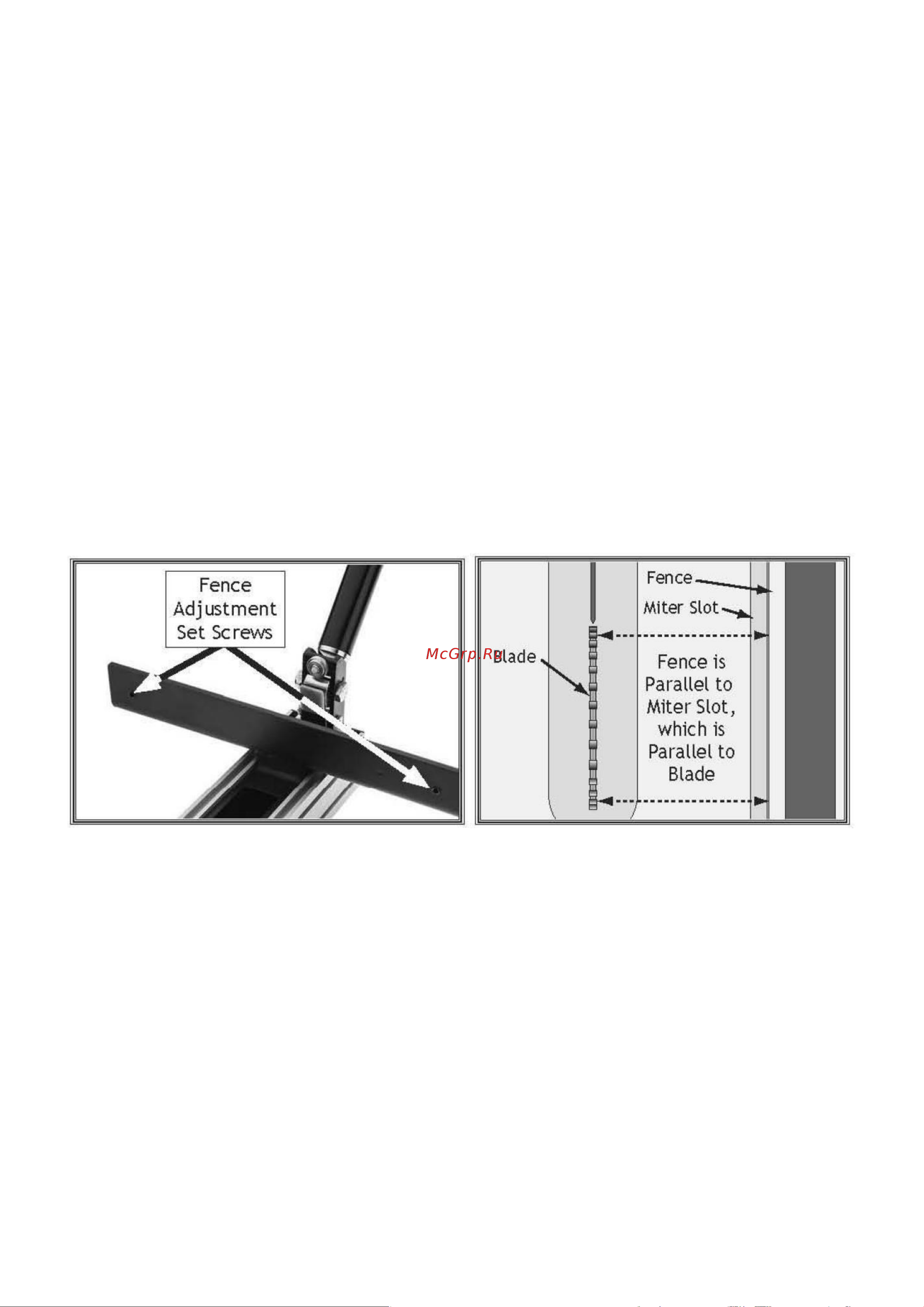

Рисунок 118. Расположение регулировочных

винтов в кронштейне параллельного упора

(показано вверх ногами).

Рисунок 119. Проверка параллельности

параллельного упора относительного диска.

КАЛИБРОВКА ШКАЛЫ ПАРАЛЛЕЛЬНОГО УПОРА

Окна шкалы параллельного упора, показанные на рисунке 121, можно откалибровать с помощью

шкалы параллельного упора, ослабив крепежные винты и сдвинув их в нужном направлении.

Окно индикатора с правой стороны используется, когда параллельный упор расположен с правой

стороны диска. Окно индикатора слева используется, когда ограждение параллельный упор с левой

стороны диска.

ВАЖНО: Не используйте параллельный упор с левой стороны диска, если он был намеренно смещено

и не отрегулировано параллельно диску.

Необходимые инструменты

Отвертка с Крестообразной головкой №2 1шт.

Обрезок дерева 1 шт.

Чтобы откалибровать окна индикатора шкалы ограждения, выполните следующие действия:

1. Зафиксируйте параллельный упор на 13 дюймов и отрежьте кусок заготовки.

2. Переместите и зафиксируйте параллельный упор на 12 дюймов, как указано на шкале.

3.Переверните свою заготовку, приложив сторону, которая была вырезана на шаге 1, к
