параллельному упору, затем сделайте свой разрез.

4. Измерьте ширину свежесрезанной заготовки с обоих концов рулеткой. Ширина заготовки должна

быть ровно 12 дюймов спереди и сзади. Если это не так, то отрегулируйте окно индикатора так,

чтобы оно соответствовало ширине заготовки.

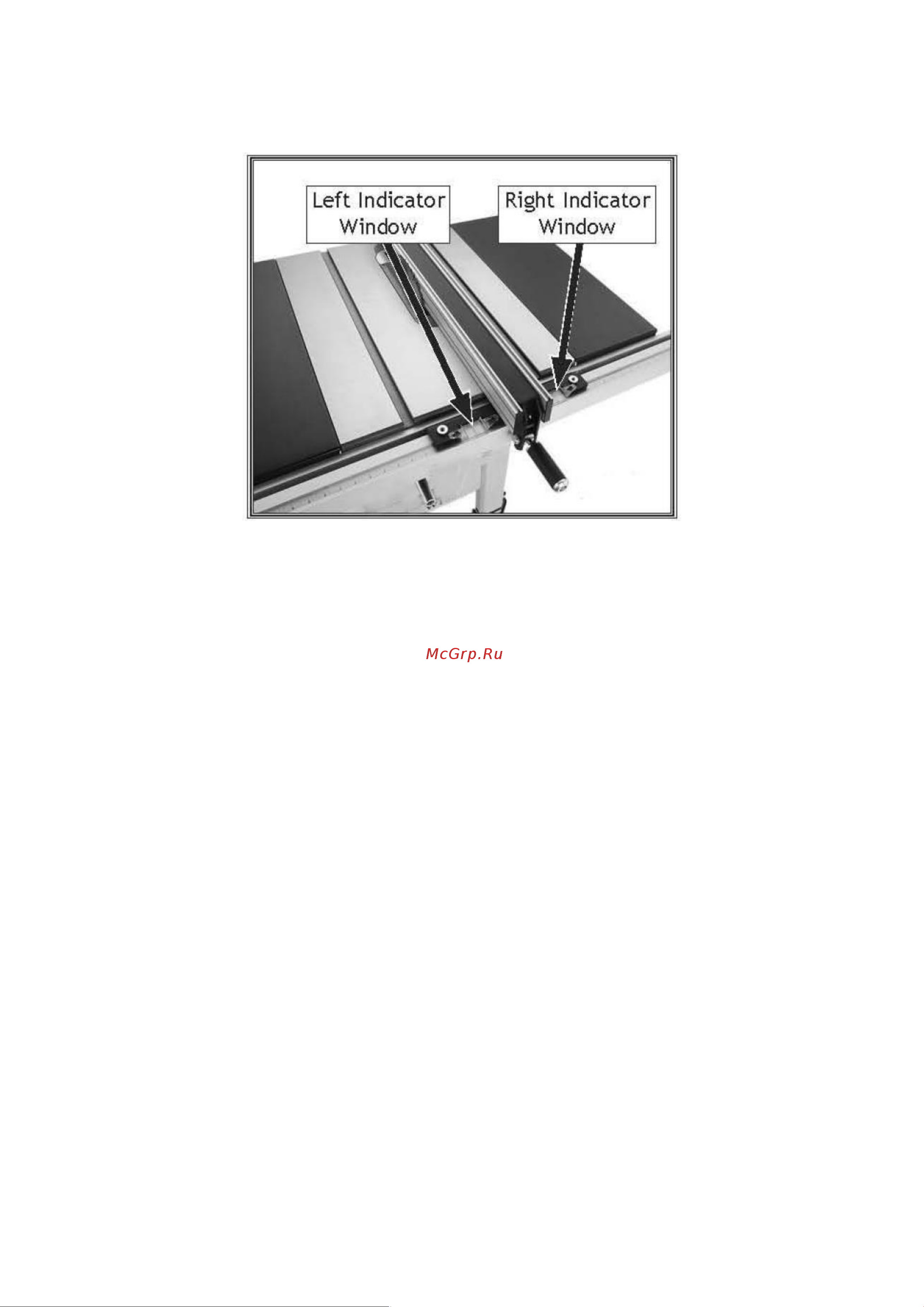

Рисунок 121. Окна-индикаторы ограждения. Левый Индикатор I Окно Правого индикатора Окно

РЕГУЛИРОВКА КАЛИБРОВКИ ТРАНСПОРТИРА.

Транспортир оснащен стопорными винтами, которые позволяют легко регулировать угол наклона

0°- 30 ° влево, 90 ° и 0 °-45 ° вправо. Стопорные винты контактируют с валом, который перемещается

внутрь или в сторону для регулировки.

Необходимые инструменты

Отвертка с Крестообразной головкой 1шт.

90° Уголок 1 шт.

45° Уголок 1 шт.

30° Уголок 1 шт.

Гаечный ключ 8 мм 1 шт.

Проверка/установка транспортира на 90°

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Вставьте транспортир в Т-образный паз на столе.

3. Поместите равномерно транспортир на стол, как показано на рисунке 123.

- Если уголок касается транспортира и пильного диска равномерно одновременно, то он является

перпендикулярным по отношению к диску. Никаких корректировок не требуется.

- Если уголок не касается транспортира и пильного диска равномерно, перейдите к шагу 5.

4. Извлеките транспортир из Т-паза.

5. Ослабьте два винта с крестообразной головкой, которые крепят стопорную пластину под углом

90° (см. рис. 124).

6. Используя уголок, расположите вал торцовки под углом 90° к корпусу датчика торцовки.

7. Затяните винты стопорной пластины, затем повторите шаг 3.

Проверка/установка транспортира на 45°

Выполните тот же процесс с упором 45° и 30°, что и с упором 90°, за исключением использования

уголка 45° или регулируемого угла, чтобы убедиться, что корпус транспортира расположен под

углом 45° к пильному диску.
