MJ10-700/1300/1600
ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9
www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru
15

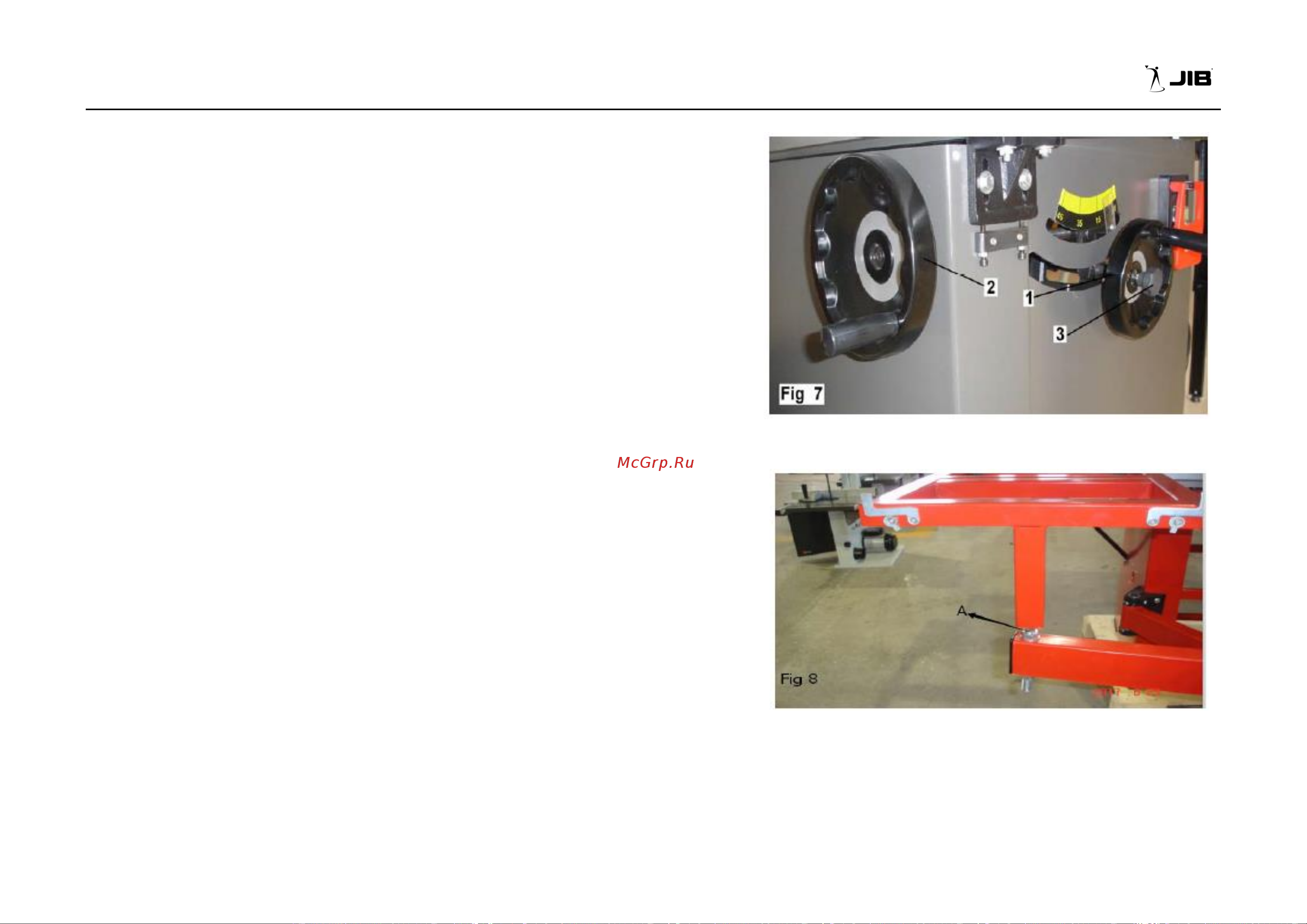

Установка маховичка регулировки подъема и угла наклона
главного пильного диска
1. Поставить маховичок (1) регулировки подъема и маховичок (2)
регулировки угла наклона пильного диска на вал регулировки подъема
и угла соответственно.
2. Навернуть фиксирующую рукоятку (3) на маховичок регулировки
подъема.
Рис. 8
Установка узла поворотного кронштейна
1. Четырьмя болтами М8 х 30 прикрепить узел поворотного кронштейна к
главному пильному узлу, зафиксировать кронштейн горизонтально.
2. Поставить опору (А) стола поперечной распиловки на узел поворотного
кронштейна и от руки затянуть гайки. Опора требует дальнейшей
регулировки.
Рис. 9
