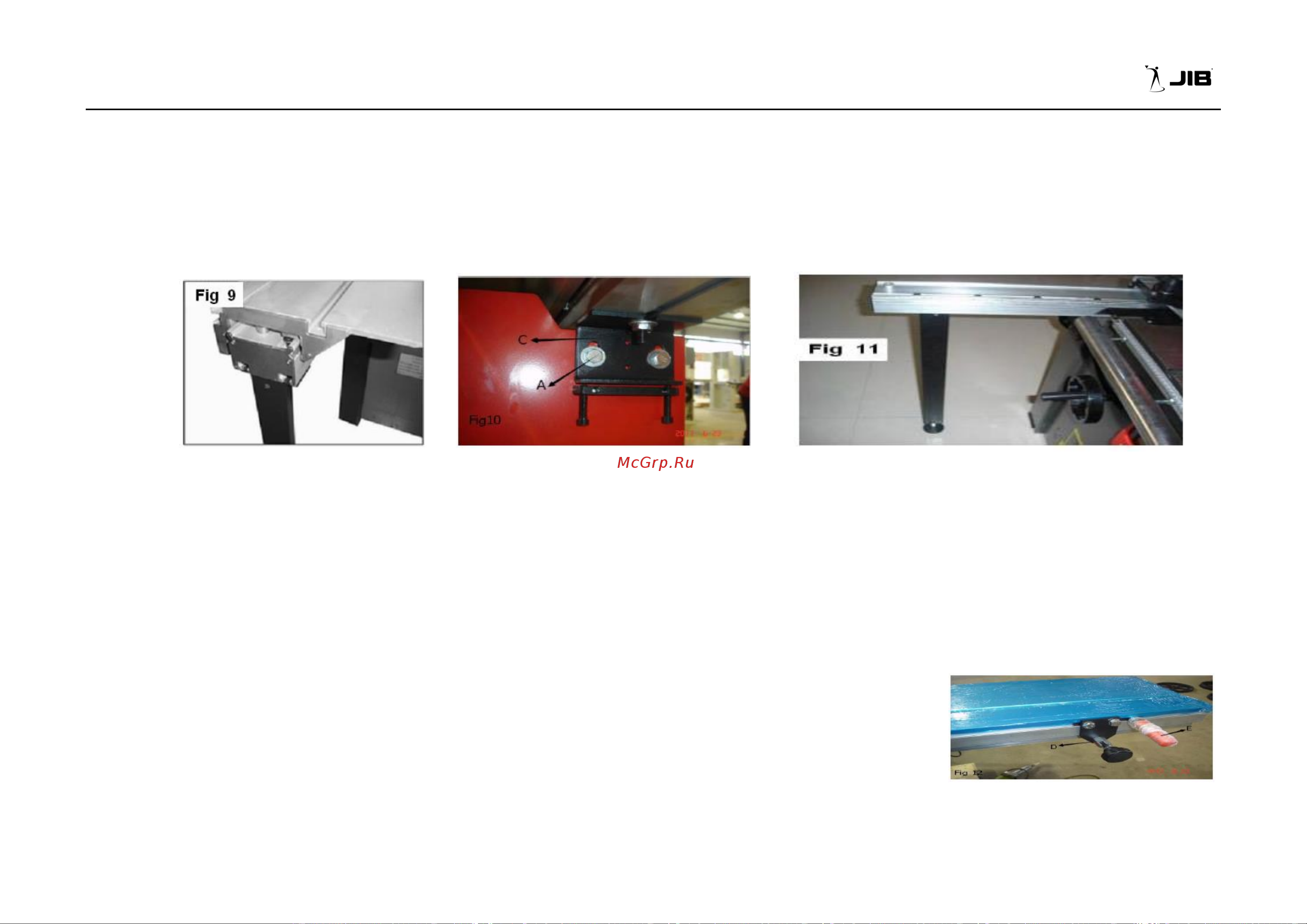

Установка узла каретки

1. Вставить 2 комплекта звездообразных винтов (включая шайбу на 8 мм, вставку, направляющую винта) в нижний паз

основания каретки.

2. Поставить узел каретки на опоры каретки и вставить два звездообразных винта.

3. Затянуть два звездообразных винта.

4. Установить опорную ножку на каретку.

Рис. 10 Рис. 11 Рис. 12

Регулировка каретки по уровню

1. Поставить уровень (параллельный упор для поперечной распиловки) на главный стол и каретку.

2. Ослабить четыре болта М8 х 25 (А), болтом М8 х 40 (В) произвести регулировку каретки по уровню.

3. Затянуть четыре болта М8 х 25 (А).

4. Для точной регулировки шестигранным ключом на 3 мм произвести регулировку четырьмя установочными винтами М8 х 12

(С).

Установка нажимной рукоятки и фиксирующего пальца

1. Вставить Т-образную гайку М12 х 1,75 в каретку и ввернуть нажимную рукоятку (D) ключом

на 17 мм.

2. Вставить звездообразный фиксирующий палец (Е) в каретку, затянуть гайку М10 с

противоположной стороны.

Рис. 13
