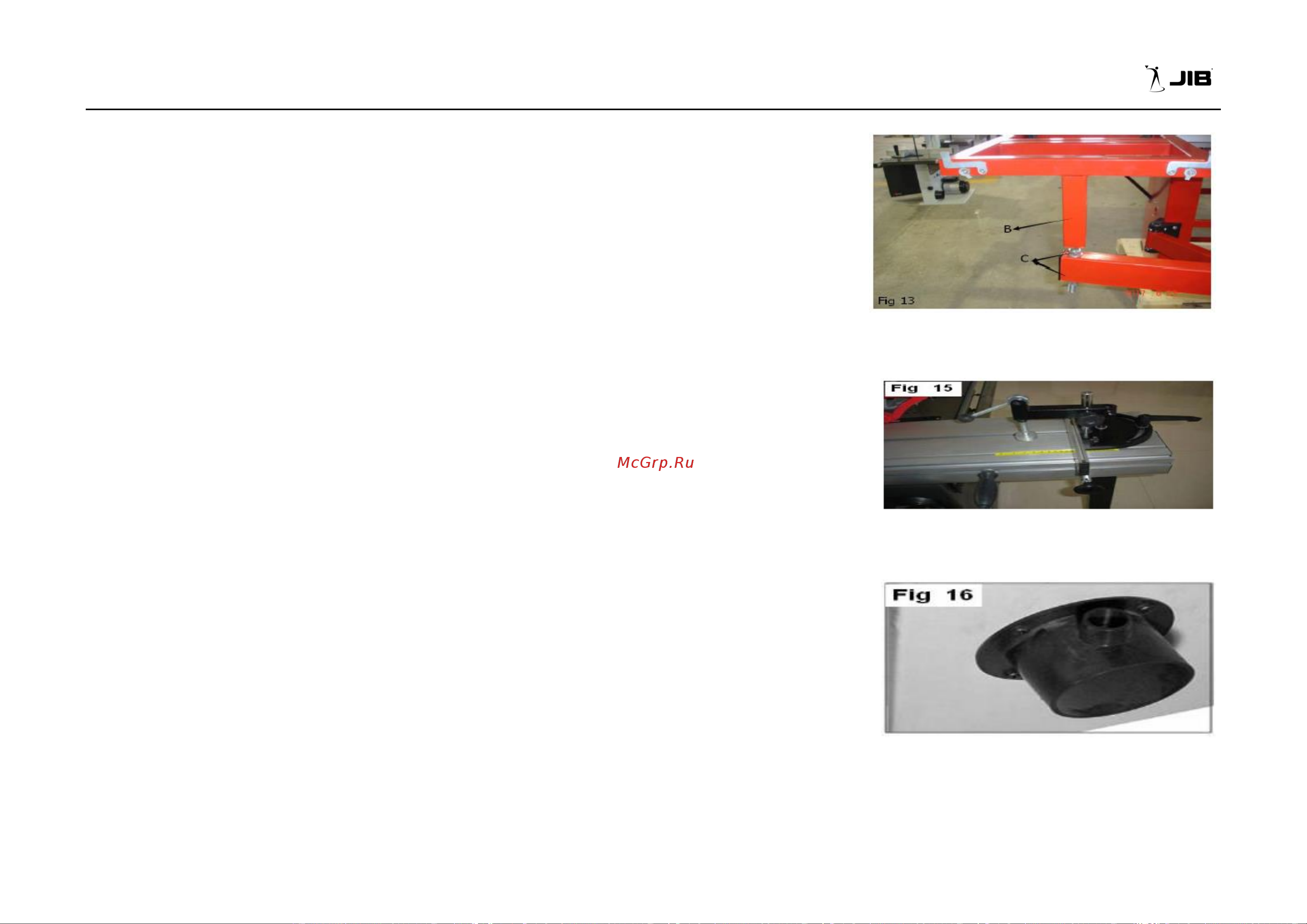

Установка стола для поперечной распиловки

1. Вставить вагонные болты с Т-образными колодками в боковой паз каретки.

Прикрепить стол для поперечной распиловки к каретке.

2. Двумя барашками закрепить стол на каретке.

3. Двумя болтами М6 х 30 закрепить стол на опоре (В).

4. Отрегулировать совмещение стола с кареткой четырьмя низкими гайками М12 (С).

5. Затянуть гайки М12 (С).

Рис. 14

Установка прижима и углового упора

1. Вставить упор с угловым упором на стол каретки и задвинуть как можно дальше.

Зафиксировать на столе звездообразной фиксирующей рукояткой (А).

2. Отрегулировать угловой упор.

Рис. 15

Установка соединителя для системы аспирации опилок

Установить соединитель в нижнюю часть задней панели, затянуть четырьмя винтами М6 х

12 с шайбами и гайками (гайки внутрь станины).

Рис. 16
