Подсоединение шлангов системы аспирации опилок

1. Закрепить шланг диаметром 51 мм на ограждение диска с помощью хомута диаметром 51 мм.

2. Уложить шланг на опору, так чтобы он не касался рабочего стола.

3. Другой конец шланга закрепить хомутом на соединителе внизу задней панели.

4. Шланг диаметром 102 мм соединить с главным соединителем хомутом.

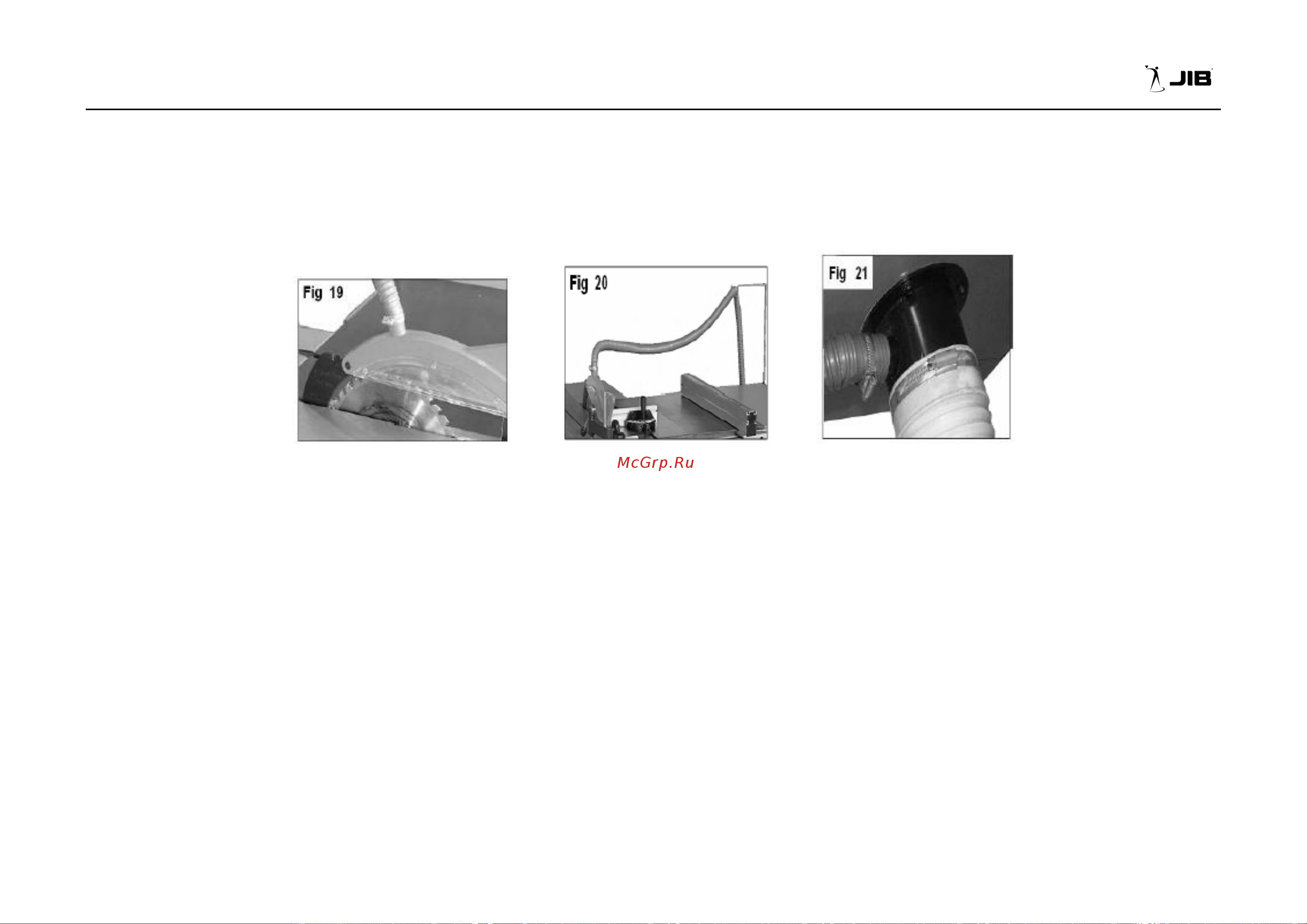

Рис. 19 Рис. 20 Рис. 21

ЗАМЕНА И РЕГУЛИРОВКА

Замена главного пильного диска

Отсоединить станок от источника электропитания.

Пригодные для данного станка размеры пильного диска 254 х 30 х 3 мм (наружный диаметр, диаметр шпинделя, толщина)

При изменении толщины пильного диска следует также изменять размеры расклинивающего ножа и подрезного диска для

приведения в соответствие с размерами главного пильного диска.

Смена главного пильного диска

1. Установить наклон диска на 0° (под 90° к столу) и полностью поднять диск.

2. Переместить каретку полностью вправо и вывернуть два винта М6 х 12 для того, чтобы получить доступ к внутреннему

ограждению диска, которое закрывает диски и расклинивающий нож.

3. Снять ограждение диска с расклинивающего ножа для получения доступа к узлу крепления.

4. Вынуть вставку стола.

5. Вставить штифт шпинделя в отверстие на внутреннем фланце диска и зафиксировать диск.
