6. Шпиндельным ключом отвернуть шпиндельную гайку, которая

крепит главный пильный диск (для ослабления вращать по

часовой стрелке).

7. Снять фланец шпинделя и старый пильный диск.

8. Установить новый пильный диск, поставить на место фланец

шпинделя и гайку, затянуть гайку для закрепления диска.

9. Установить расклинивающий нож требуемой толщины и

выровнять его по диску.

10. Установить внутреннее ограждение диска на свое

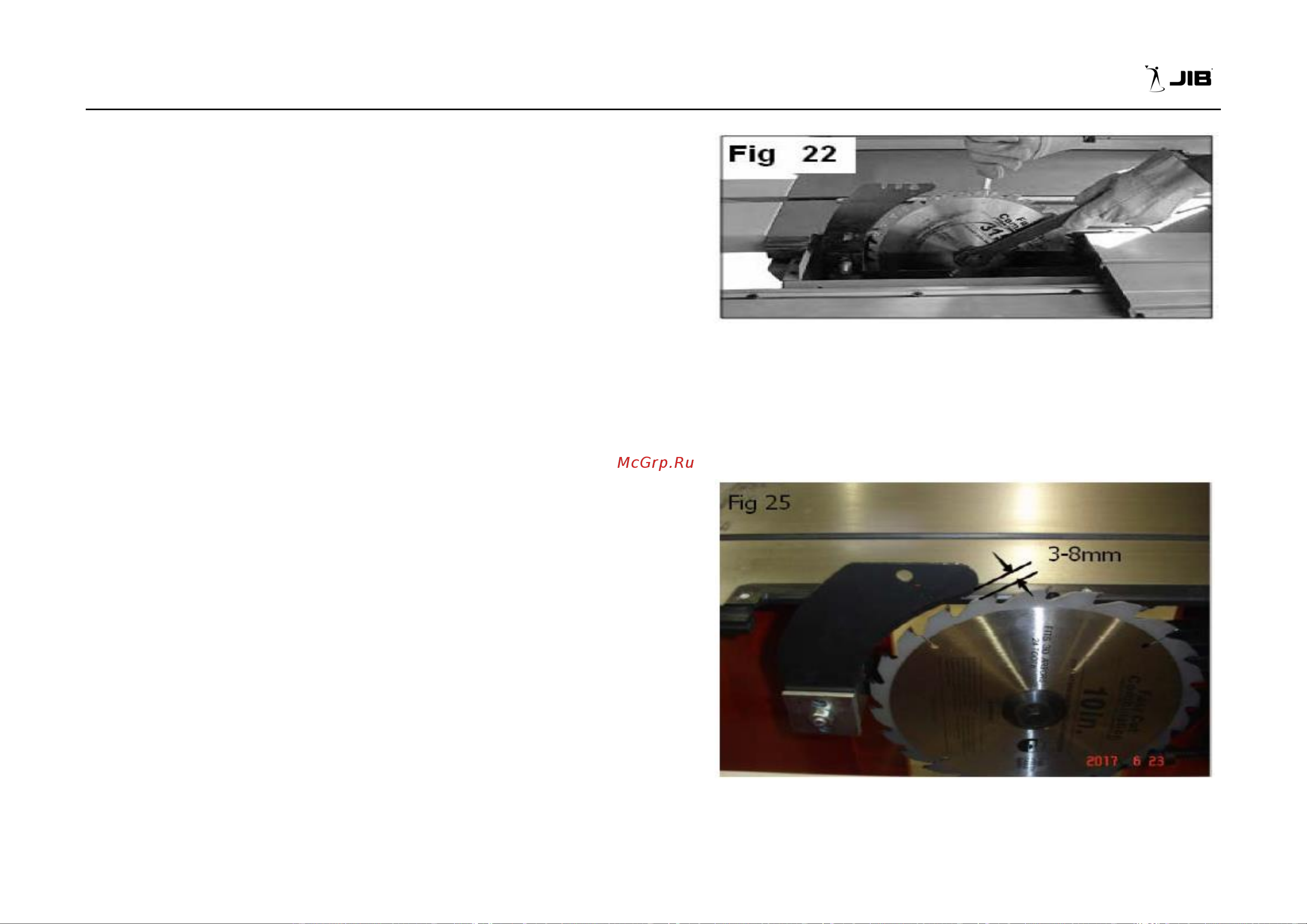

первоначальное место, рядом с дисками, и отцентрировать каретку. Рис. 22

При смене диаметра диска на данном этапе необходимо отрегулировать расклинивающий нож.

Если ширина пропила отличается от толщины старого диска, то ширина пропила подрезного диска и толщина

расклинивающего ножа должны быть приведены в соответствие с шириной пропила нового диска.

Замена и регулировка расклинивающего ножа

Отсоединить станок от источника электропитания.

На расклинивающем ноже имеются метки для дисков разного

диаметра, линия с требуемым диаметром ставится под стол.

Центральный вагонный болт устанавливается в горизонтальный паз,

так чтобы расклинивающий нож можно было смещать к диску и от

диска.

1. Установить наклон диска на 0° (под 90° к столу) и полностью

поднять диск.

2. Переместить каретку полностью вправо и вывернуть два винта

М6 х 12 для того, чтобы получить доступ к внутреннему

ограждению диска, которое закрывает диски и расклинивающий

нож.

3. Снять ограждение диска с расклинивающего ножа для получения

доступа к узлу крепления. Рис. 23
