MJ10-700/1300/1600

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

При поперечной распиловке заготовок с использованием прижима перейти к пункту «Поперечная распиловка с использованием

прижима с угловым упором».

При поперечной распиловке заготовок с использованием продольного упора в качестве отрезного калибра перейти к пункту

«Поперечная распиловка с использованием продольного упора в качестве отрезного калибра».

Поперечная распиловка полноразмерных панелей

1. Установить на каретку стол для поперечной распиловки.

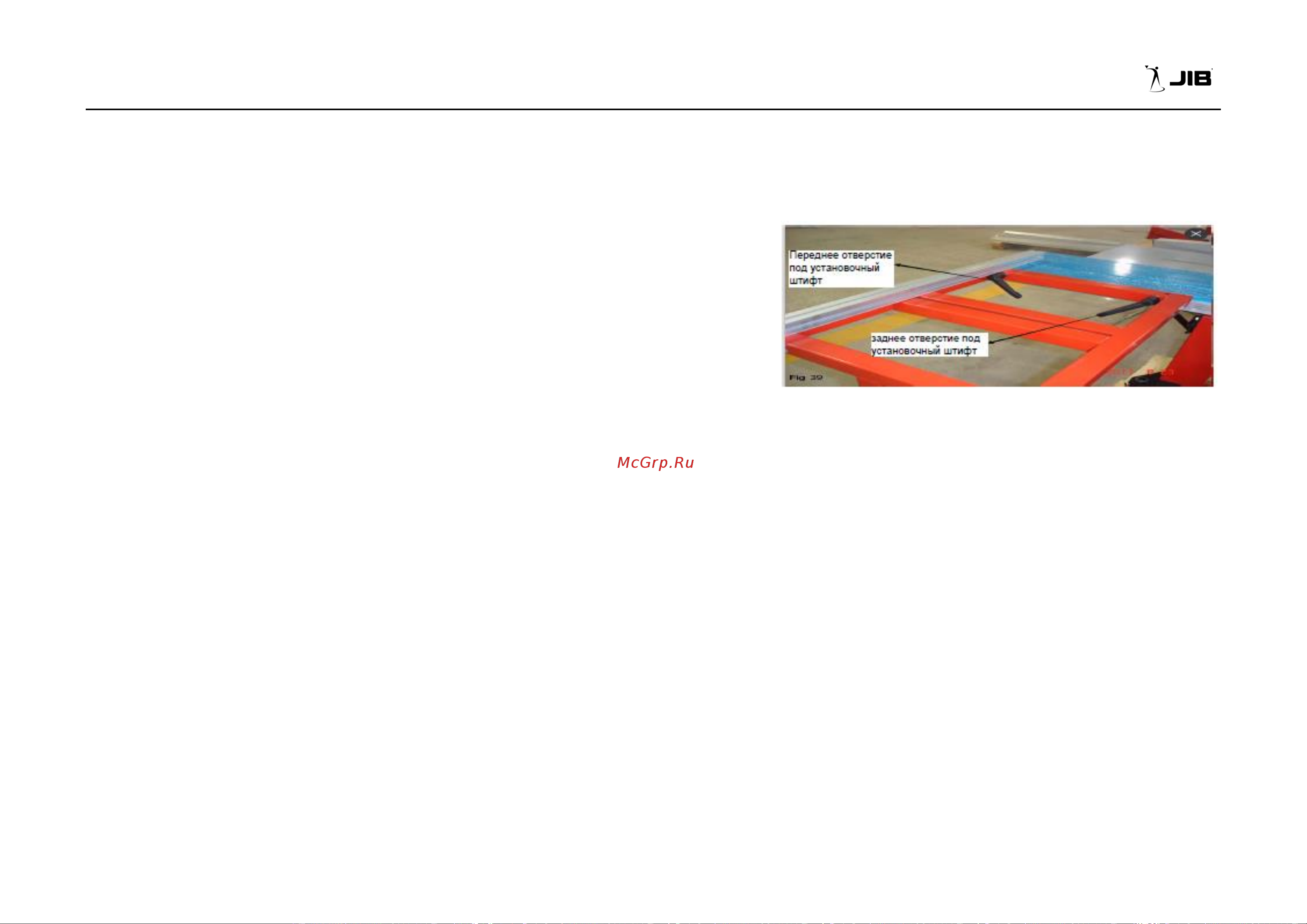

2. Установить параллельный упор в передние отверстия под установочный

штифт и зафиксировать его.

Примечание: сначала поставить параллельный упор для поперечной

распиловки в первое отверстие под установочный штифт, повернуть Z-

образную фиксирующую пластину для совмещения упора, затем затянуть гайку

с рифлением.

3. Установить оба перекидных упора на требуемую ширину пропила. Рис.33

Примечание: если заготовка выступает влево от дисковой пилы более

чем на 1200 мм, необходимо удлинить параллельный упор для поперечной распиловки.

4. Поставить заготовку на станок.

5. Поставить консоль прижима на шпильку и закрепить заготовку.

6. После принятия всех мер предосторожности положить заготовку на станок и выполнить распиловку.

Поперечная распиловка панелей малых размеров

1. Установить на каретку стол для поперечной распиловки.

2. Поставить параллельный упор для поперечной распиловки на задние отверстия под установочные штифты и зафиксировать

его.

Примечание: сначала поставить параллельный упор для поперечной распиловки в первое отверстие под установочный штифт,

повернуть Z-образную фиксирующую пластину для совмещения упора, затем затянуть гайку с рифлением.

3. Установить оба перекидных упора на требуемую ширину пропила.

Примечание: если заготовка выступает влево от дисковой пилы более чем на 1200 мм, необходимо удлинить параллельный упор

для поперечной распиловки.

4. Поставить заготовку на станок.

5. Поставить консоль прижима на шпильку и закрепить заготовку.

6. После принятия всех мер предосторожности положить заготовку на станок и выполнить распиловку.
