Поперечная распиловка с использованием прижима

1. Установить на каретку прижим.

2. Поставить заготовку на станок. Закрепить ее струбциной.

3. После принятия всех мер предосторожности положить заготовку на станок и выполнить распиловку.

Поперечная распиловка с использованием продольного упора в качестве отрезного калибра

1. Установить на каретку стол для поперечной распиловки.

2. Поставить параллельный упор для поперечной распиловки на задние отверстия под установочные штифты и зафиксировать

его.

Примечание: сначала поставить параллельный упор для поперечной распиловки в первое отверстие под установочный штифт,

повернуть Z-образную фиксирующую пластину для совмещения упора, затем затянуть гайку с рифлением.

3. Установить параллельный упор на требуемую ширину пропила.

4. Установить на станок заготовку.

5. Поставить консоль прижима на шпильку и закрепить заготовку.

6. После принятия всех мер предосторожности положить заготовку на станок и выполнить распиловку.

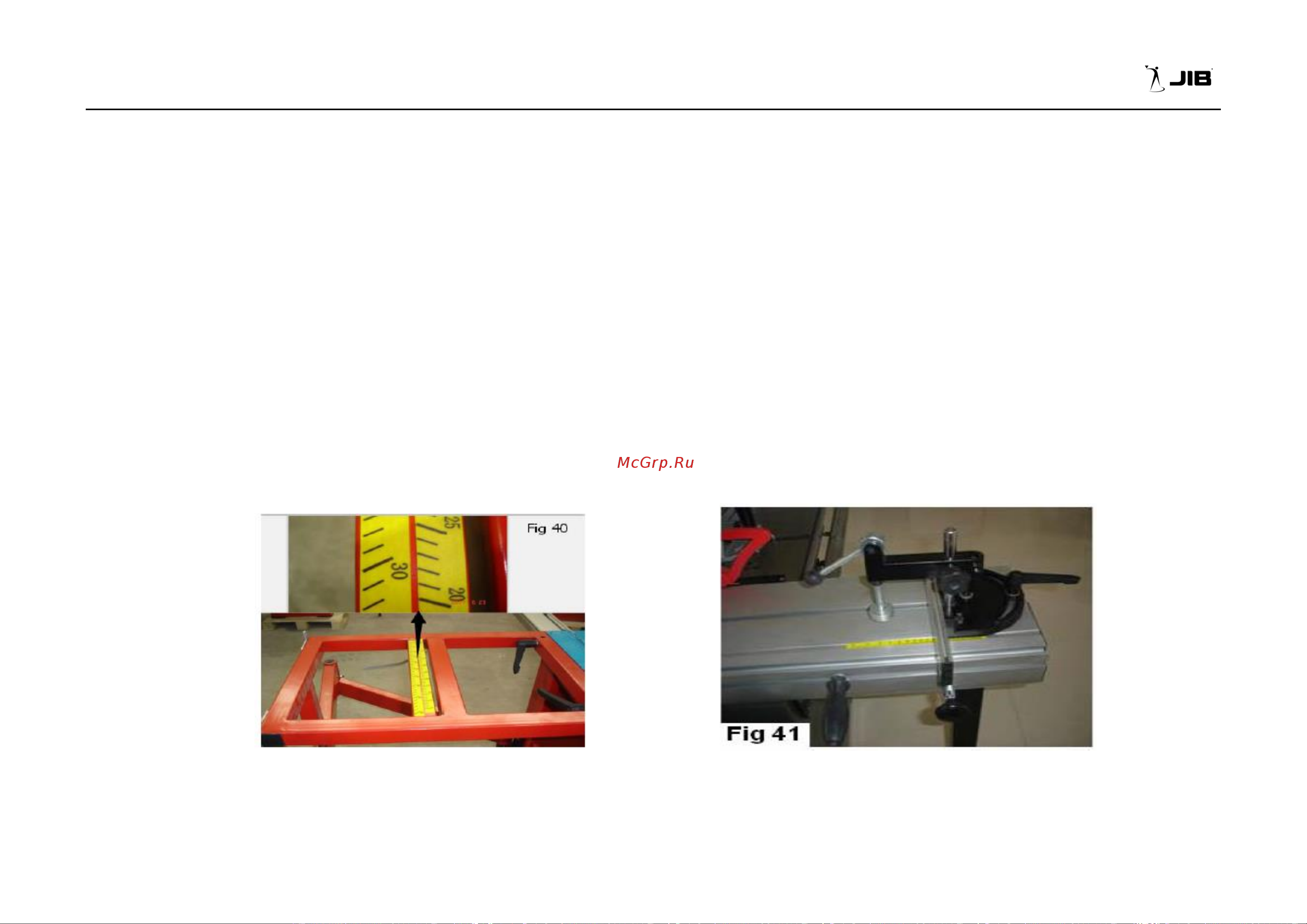

Распиловка под углом

На столе для поперечной распиловки имеются две шкалы для установки переднего и заднего параллельного упора с целью

выполнения угловой распиловки.

Рис.33 Рис.34

Также на каретке имеется шкала для прижима в целях выполнения угловой распиловки.
