Также на станке возможно выполнение угловой распиловки с применением углового упора.

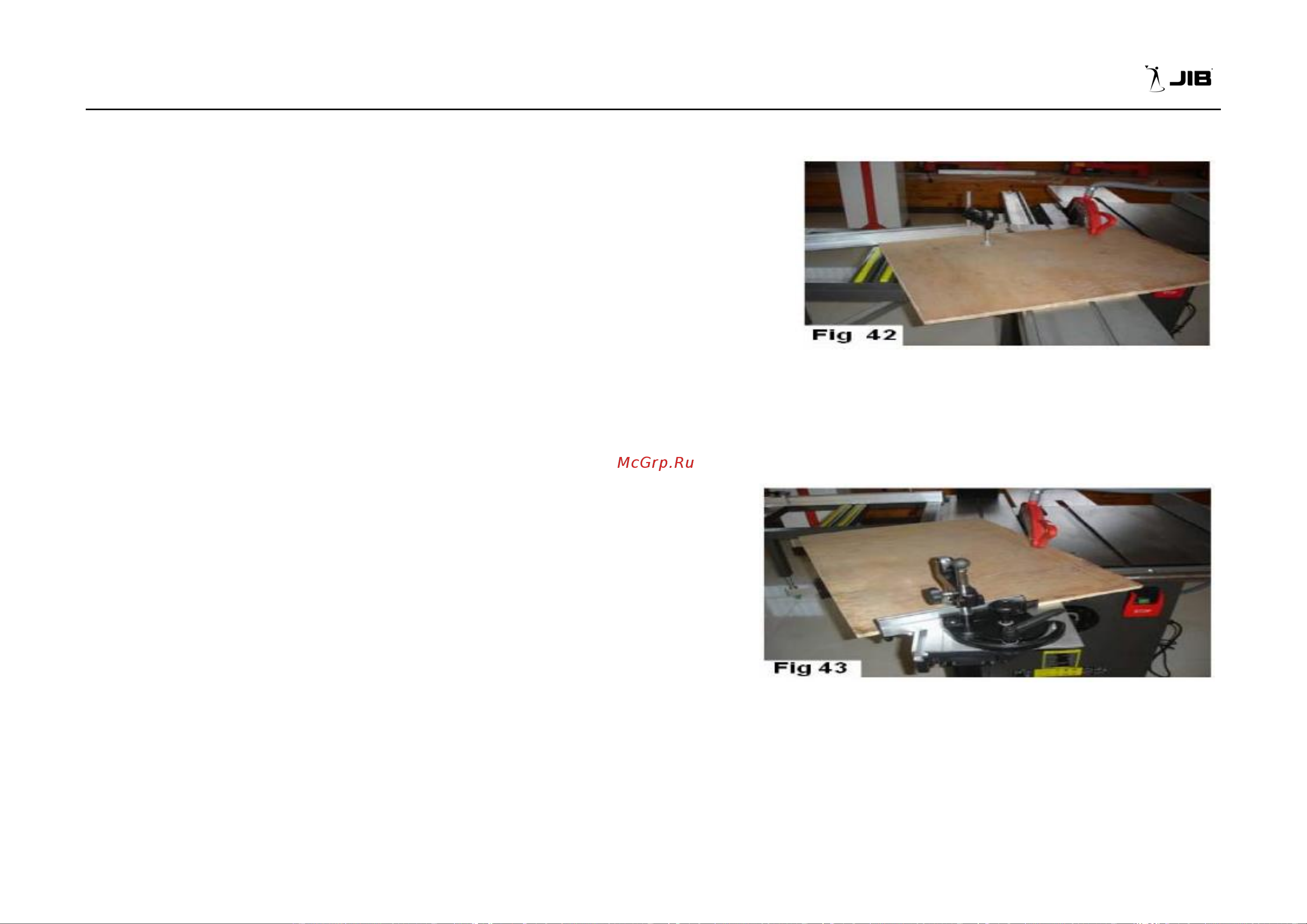

Угловая распиловка с параллельным упором для поперечной резки

1. Установить параллельный упор для поперечной распиловки на стол для

поперечной распиловки.

2. Поставить параллельный упор для поперечной распиловки под требуемым

углом и с помощью храпового рычага зафиксировать параллельный упор

для поперечной резки.

3. Поставить перекидной упор в соответствии с длиной заготовки,

подлежащей распиловке, слева от дисковой пилы.

Примечание: если заготовка выступает влево от дисковой пилы более

чем на 1200 мм, необходимо удлинить параллельный упор для поперечной Рис.35

распиловки.

4. Поставить заготовку на станок.

5. Поставить консоль прижима на шпильку и закрепить заготовку.

6. После принятия всех мер предосторожности положить заготовку на станок и выполнить распиловку.

Угловая распиловка с применением прижима с угловым упором

1. Поставить прижим на каретку и установить упор.

2. Установить прижим с угловым упором под требуемым углом и

храповым рычагом зафиксировать угловой упор.

3. Поставить заготовку на станок. Закрепить ее струбциной.

4. После принятия всех мер предосторожности положить заготовку на

станок и выполнить распиловку.

Рис.36
