WARRIOR W0708

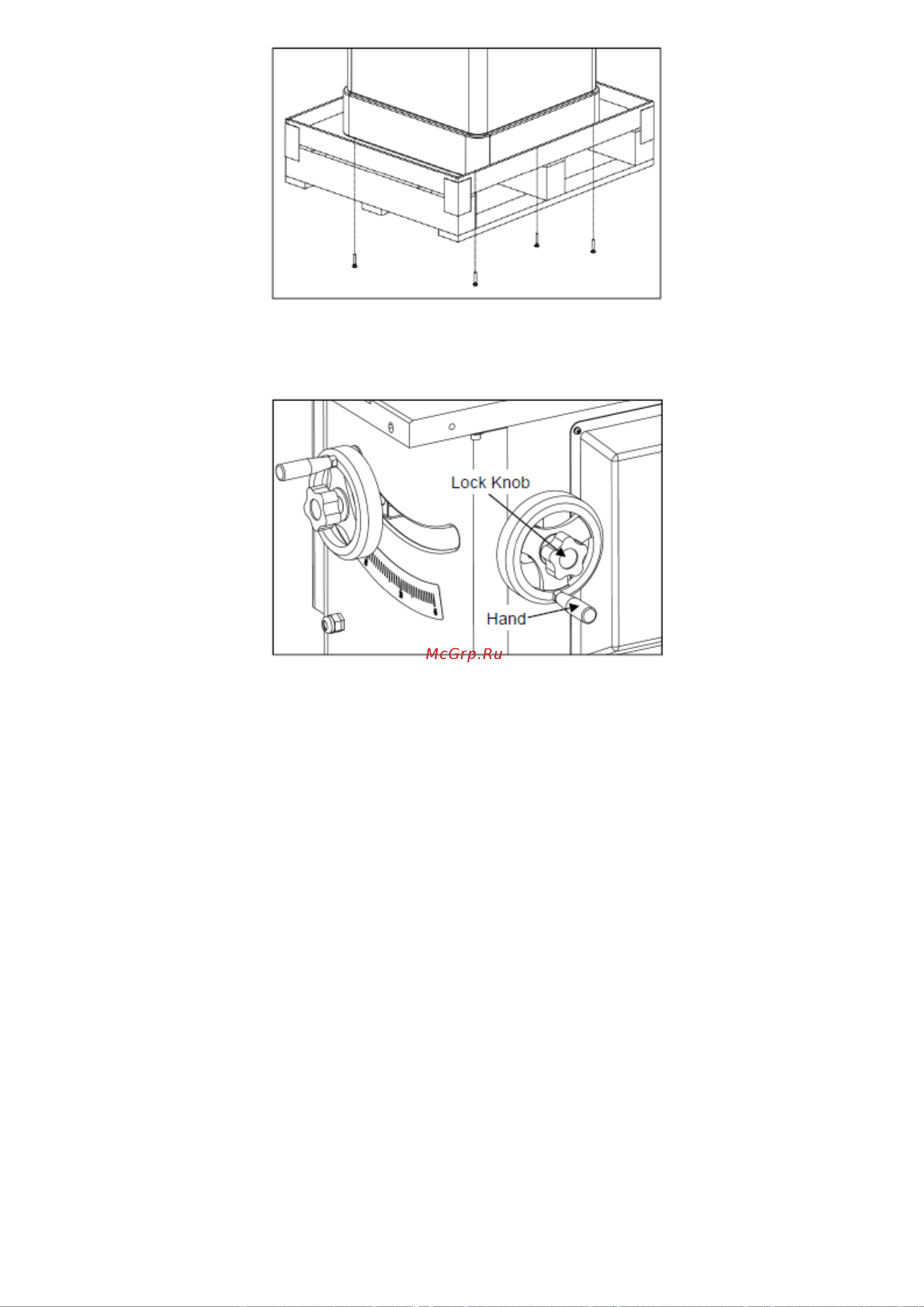

Рис 6.2

Установка рукоятки маховика.

Как показано на Рис. 7, установите маховик на станок с помощью фиксирующей шайбы, затем установите

ручку на маховик.

Рис.7

Установка левого расширителя стола (Рис. 8)

Круглопильный станок оснащен чугунными расширителями стола с каждой стороны. Крепежные

болты расширителей предварительно вмонтированы в резьбовые отверстия на боковых сторонах

основного стола. Установите расширители следующим образом:

1. Выверните винты с боковых сторон основного стола;

2. Осмотрите выдвижные створки и основной стол сопрягаемые поверхности на наличие заусенцев или

посторонних материалов, которые могут препятствовать сборке; сопрягаемые края столов должны быть

чистыми и ровными, при необходимости используйте проволочную щетку или наждачную бумагу для

очистки краев;

3. Прикрепите расширители к основному столу с помощью винтов, снятых на шаге 1;

4. Используйте линейку, чтобы проверить, находится ли основной стол в одной плоскости с

расширителями. Если нет, используйте полоску клейкой ленты, чтобы закрепить расширитель сверху

или вниз, как указано стрелкой на Рис. 8.
