WARRIOR W0708

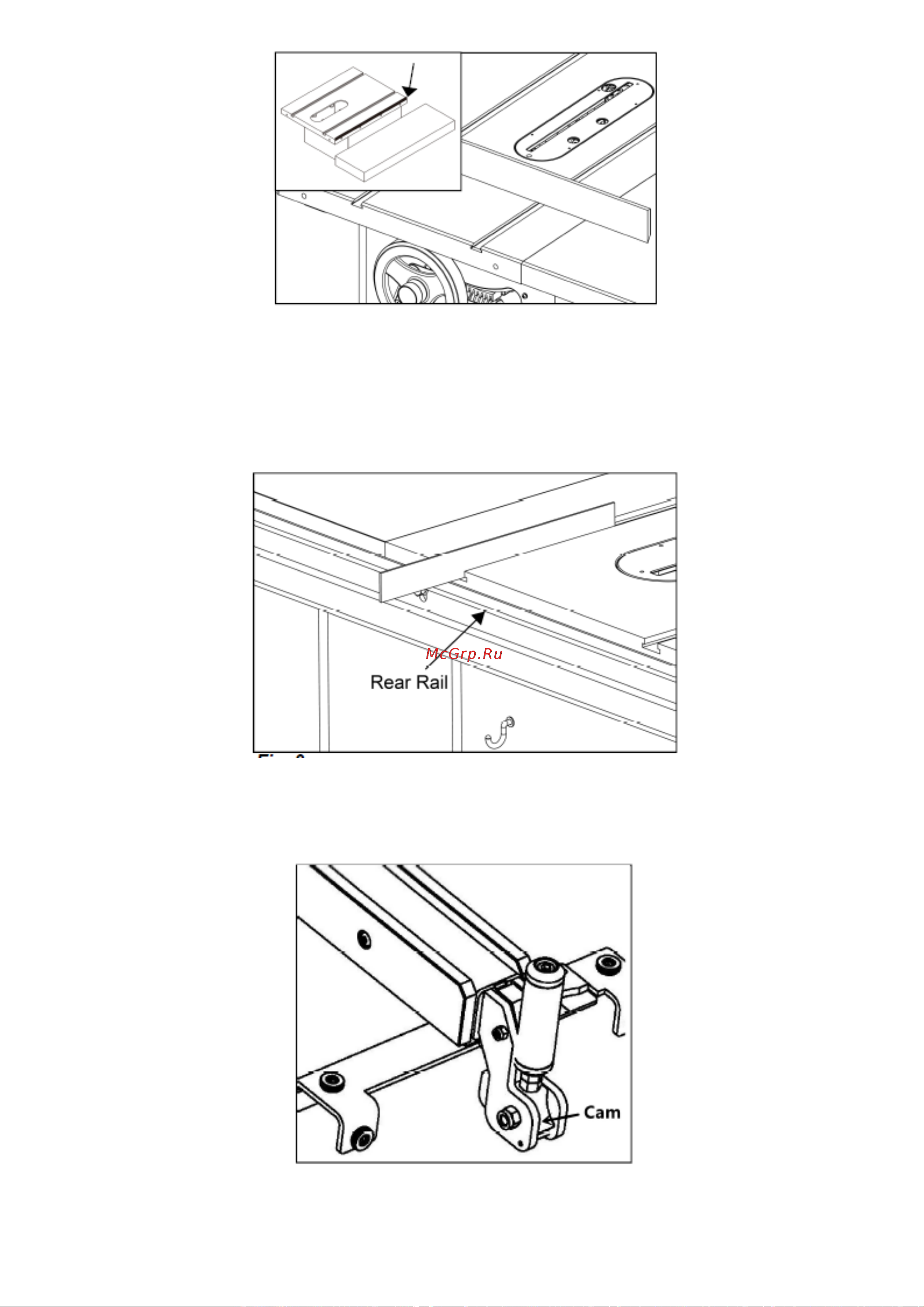

Рис. 8

Установка направляющей и правого расширителя стола

1. Установите направляющую и расширительный стол так, как показано на рисунке.

Перед затягиванием задней рейки убедитесь, что верхний край задней рейки находится ниже Т-

образного паза, как показано на рис. 9.

Убедитесь, что стол расширения выровнен с основным столом.

Рис.9

2. Установите параллельный упор на рейку с правой стороны от вала, как показано на рис. 10.

Убедитесь, что ножка кулачка соприкасается с кулачком на ручке замка параллельного упора, прежде чем

устанавливать упор на рейку, в противном случае упор может быть установлен неправильно (рис. 10).

Рис.10

3. Проверьте параллельность и перпендикулярность параллельного упора (Рис.11)
