WARRIOR W0700R

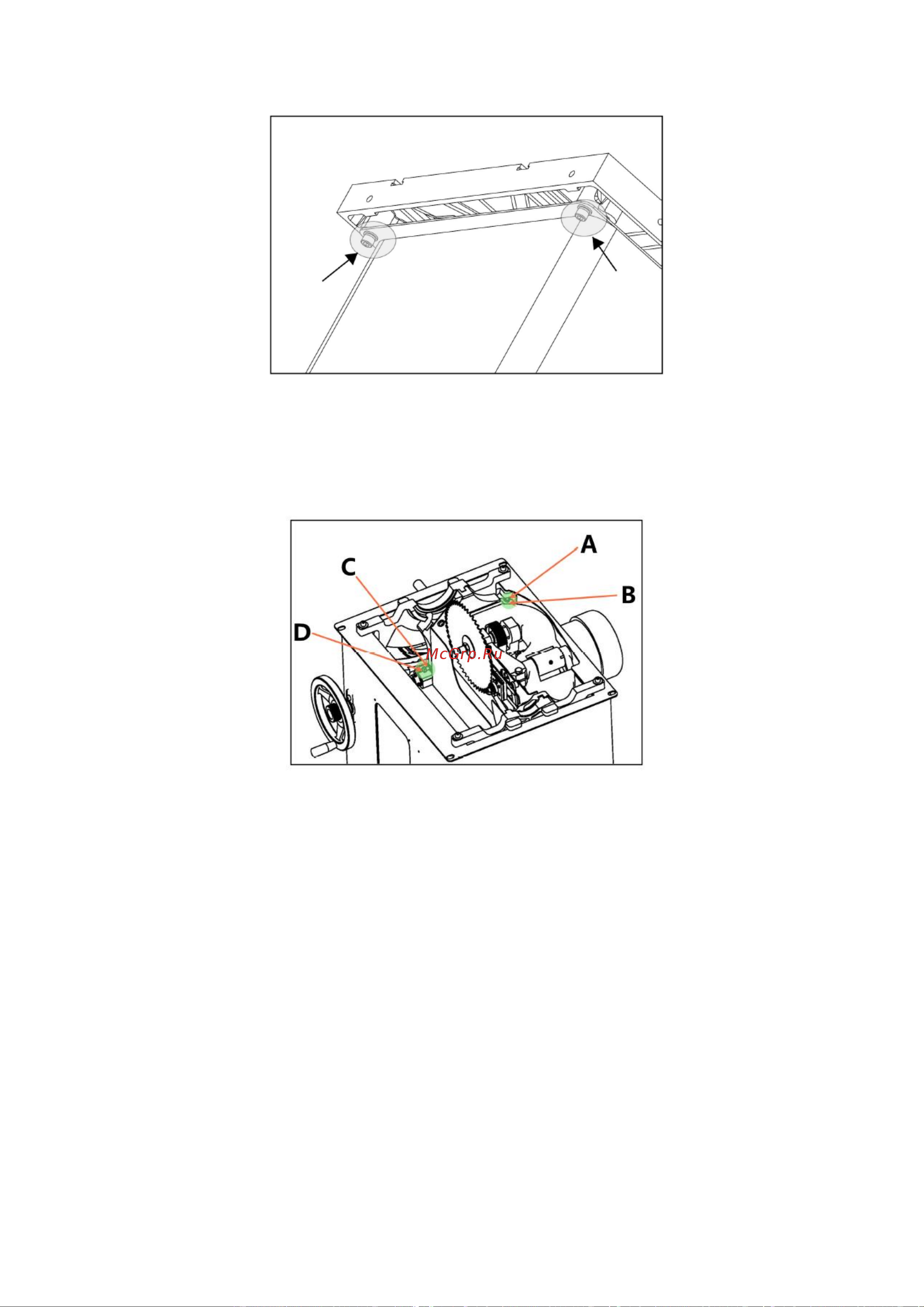

2. Если необходима регулировка, ослабьте винты, указанные на рис. 21, которыми стол крепится к

корпусу. Производите необходимую регулировку до тех пор, пока оба измерения не станут равными или

менее 0,2 мм. и снова затяните винты.

Рисунок

РЕГУЛИРОВКА УГЛА УПОРОВ НА 45° И 90°

Механизм наклона пильного диске имеет регулируемые углы наклона на 45° и 90°. Станок поставляется

полностью настроенным, но в случае любого отклонения положения пильного диска вы можете

повторно отрегулировать упоры. См. рис. 22.

Рисунок 22

Чтобы отрегулировать упор на 90°: откройте крышку двигателя с правой стороны станка. Затем ослабьте

стопорную гайку (A) и отрегулируйте ограничительный винт (B) до тех пор, пока он не соприкоснется с

упором. Затяните стопорную гайку(A).

Чтобы отрегулировать положительный упор на 45°: ослабьте винты ремонтной панели на левой стороне

станка и снимите ремонтную панель. Затем ослабьте стопорную гайку (C) и отрегулируйте

ограничительный винт (D) до тех пор, пока он не соприкоснется с упором. Затяните стопорную гайку(C).

СОВМЕЩЕНИЕ РАСКЛИНИВАЮЩЕГО НОЖА И ПИЛЬНОГО ДИСКА

Расклинивающий нож должен быть выровнен по пильному диску. При неправильном выравнивании,

расклинивающий нож будет смещать заготовку вбок во время резки, увеличивая риск отдачи.

Приложите линейку к пильному диску и расклинивающему ножу и проверьте, находится ли

расклинивающий нож в "зоне выравнивания", см. Рис. 23.
