WARRIOR W0700R

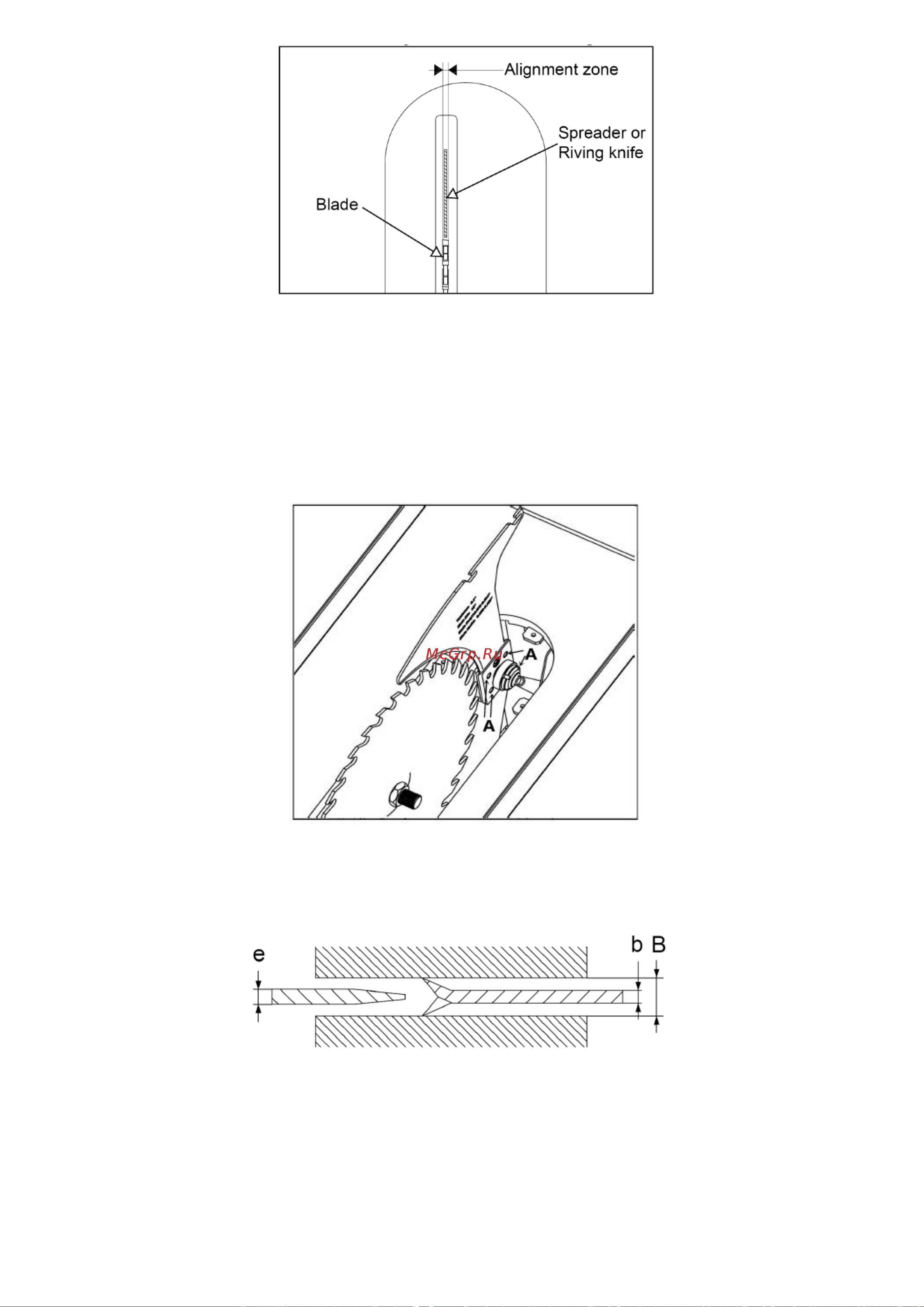

Рисунок. 23

Если он выровнен неправильно, пожалуйста, отрегулируйте следующим образом (рис. 24):

1. Отсоедините пилу от источника электрического питания.

2. Извлеките вставку стола.

3. Поверните установочные винты (A) внутрь или наружу до тех пор, пока они не станут идеально

параллельными.

4. Установите вставку стола на место.

Рисунок 24

ПРИМЕЧАНИЕ:

1. Толщина расклинивающего ножа должна быть меньше ширины пропила и на 0,2 мм больше пластины

пильного диска. Как показано на рис. 25.

Рисунок 25

e - толщина расклинивающего ножа

b - основание пильного диска

B - пропил (ширина пропила пильного полотна)

2. Расстояние расклинивающего ножа от зубчатого венца пильного диска должно составлять от 3 мм до 8

мм, измеренное радиально через центр шпинделя пилы. Как показано на Рис. 25.
