WARRIOR W0700R

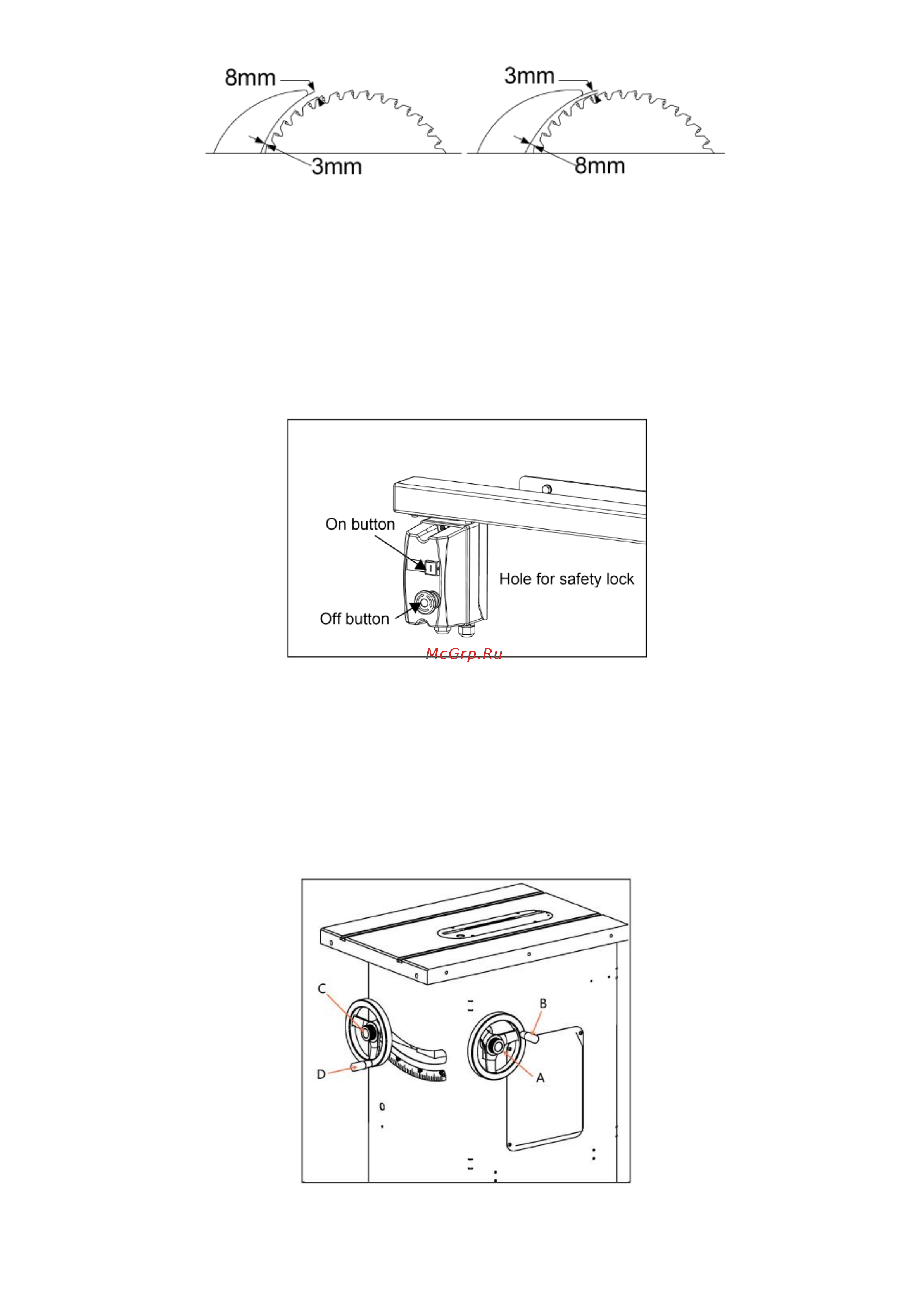

Рисунок 25

3. Самая высокая точка расклинивающего ножа должна располагаться под самыми верхними зубьями

пильного диска.

ЭЛЕКТРИЧЕСКОЕ УПРАВЛЕНИЕ СТАНКОМ

Станок оснащён электрическим выключателем (Рис.26):

Кнопка “ВКЛ.”: Запускает станок.

Кнопка “ВЫКЛ.”: Останавливает станок.

Отверстие для предохранителя: Когда станок не используется, вставьте предохранительный штифт,

чтобы предотвратить случайный запуск.

Рисунок 26

РЕГУЛИРОВКА ВЫСОТЫ И НАКЛОНА ПИЛЬНОГО ДИСКА

Чтобы отрегулировать высоту пильного диска: Ослабьте ручку блокировки (C), как показано на Рис. 27, и

поверните маховик регулировки высоты (D). Когда будет достигнута желаемая высота, снова затяните

ручку (C). Лезвие должно быть приподнято на 1/8-1/4 дюйма над верхней поверхностью разрезаемого

материала.

Чтобы отрегулировать наклон лезвия: ослабьте ручку блокировки (B) и поверните маховик (A). Когда

будет достигнут желаемый угол, снова затяните ручку (B). См. Рис. 27.

Рисунок 27
