W0702

ООО «ХАРВИ РУС» 105118, ш. Энтузиастов д. 34, БЦ "Стримлайн Плаза", офис В-1-2

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

103

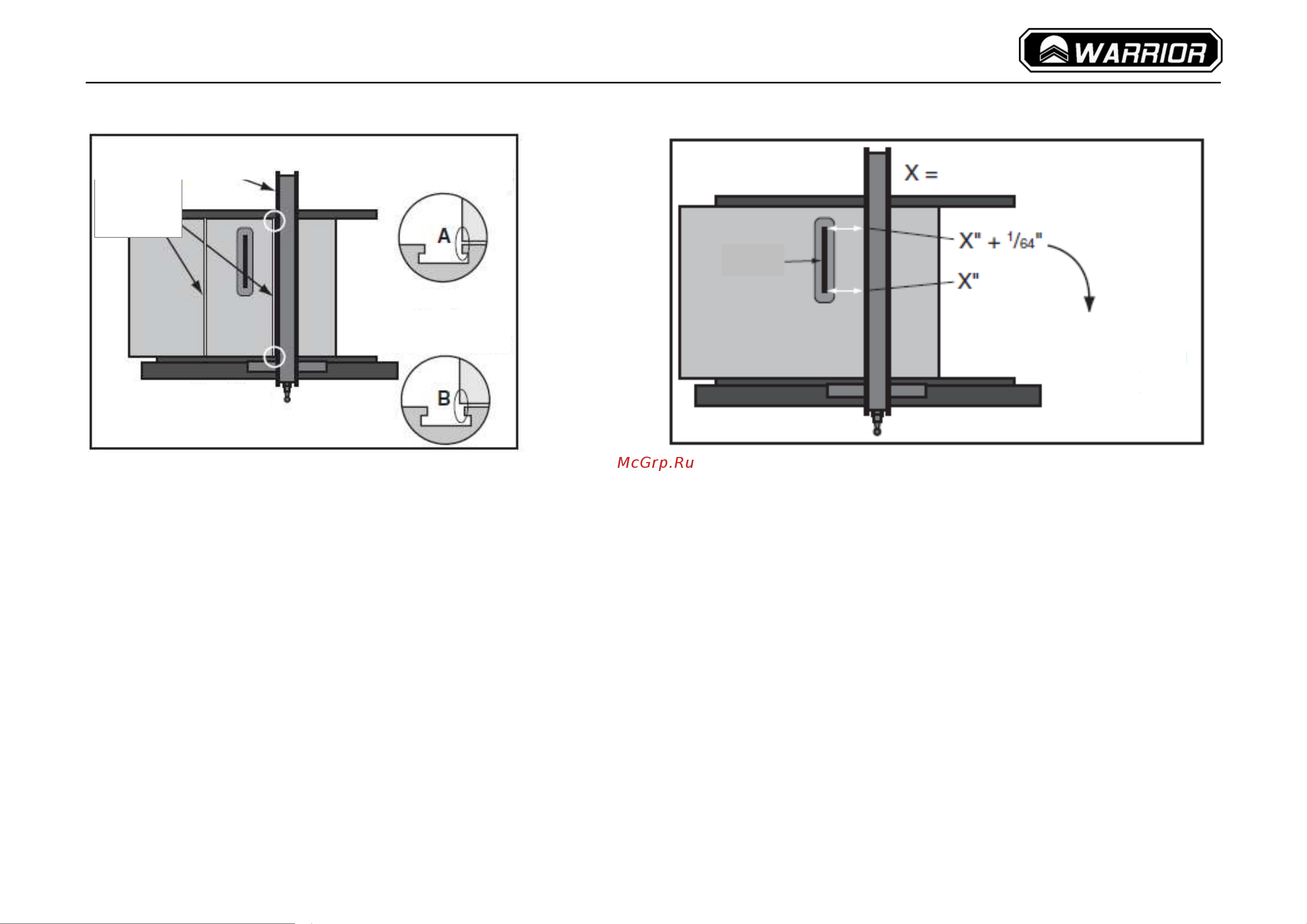

Рис. 80. Регулировка параллельного упора по пазу

поворотной головки

Рис. 81. Регулировка параллельного упора со смещением 0,4

мм

Смещение параллельного упора

1. Отсоединить станок от сети.

2. Маркером отметить один зуб пилы и повернуть пилу так, чтобы данный зуб располагался на задней части пилы.

3. Поставить параллельный упор на стол и зажать его на столе.

4. Измерить расстояние между зубом и плоскостью параллельного упора, как показано на рис. 81.

5. Снять параллельный упор и задним установочным винтом обеспечить смещение на 0,4 мм между маркированным зубом и

плоскостью параллельного упора.

6. Поставить параллельный упор и снова измерить расстояние между маркированным зубом и плоскостью параллельного

упора. Задний размер должен быть на 0,4 мм больше замеренного на шаге 4.

Пазы

поворотной

головки

Плоскость

параллельного упора

Заподлицо (вид сбоку,

правильно)

Перехлёст (вид сбоку,

неправильно)

Вид сверху

Результат измерения

Дополнительное пространство

для предотвращения зажимания

(дополнительно)

Пила
