W0702

ООО «ХАРВИ РУС» 105118, ш. Энтузиастов д. 34, БЦ "Стримлайн Плаза", офис В-1-2

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

104

9.6. Регулировки поворотной головки

Поворотная головка оснащена упорными винтами, которые обеспечивают простую настройку поворотной головки влево на 0°-30°,

90° и 0°-45° вправо. Упорные винты соприкасаются со штоком, который можно выдвигать и вдвигать при регулировке.

Необходимый инструмент

Отвёртка под крестообразный шлиц – 1 шт.

Угольник на 90° - 1 шт.

Угольник на 45° - 1 шт.

Угольник на 30°

Гаечный ключ на 8 мм – 1 шт.

Проверка и регулировка упоров на 90°

1. Отключить циркулярную пилу от электропитания.

2. Вставить поворотную головку в Т-образный паз стола, затем полностью вдвинуть подвижный шток в поворотную головку.

3. Выставить поворотную головку так, чтобы упорный винт на 90° упирался в подвижный шток.

4. Поставить угольник на 90° равномерно у плоскости поворотной головки и дисковой пилы, как показано на рис. 82.

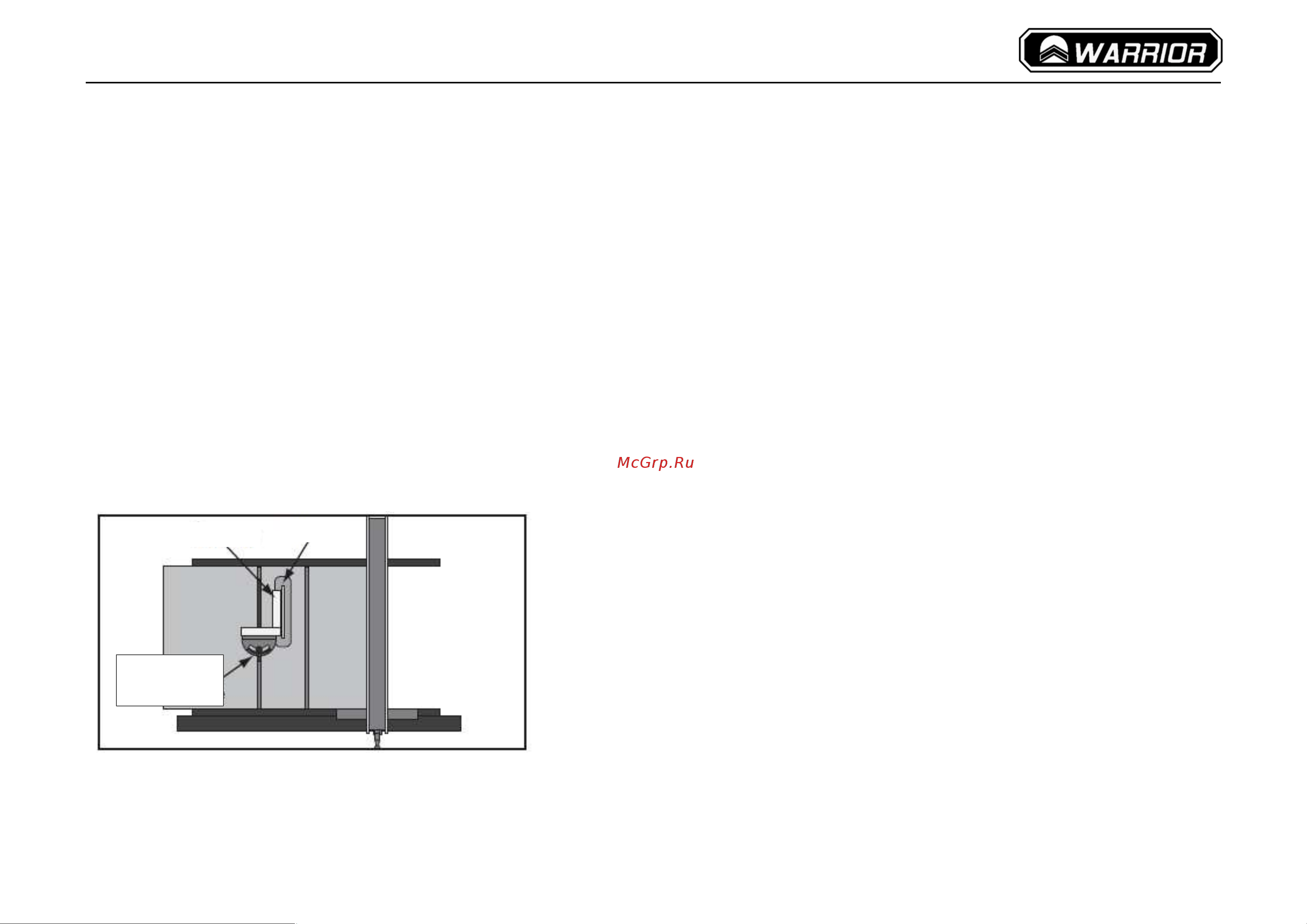

Рис. 82. Проверка упора на 90° на поворотной головке

Угольник

Пила

Поворотная

головка
