 Если угольник равномерно прилегает к корпусу поворотной головки и одновременно к телу дисковой пилы (не к зубьям), то

он перпендикулярен пиле, а упор на 90° выставлен правильно. Дальнейшие регулировки не требуются.

 Если угольник не прилегает равномерно к корпусу поворотной головки и одновременно к телу дисковой пилы, перейти к

шагу 4.

5. Ослабить шестигранную гайку (контргайку), фиксирующую упорный винт на 90° (рис. 83), и производить регулировку

установочным винтом до тех пор, пока он не упрётся в шток, а угольник не будет равномерно прилегать к корпусу

поворотной головки и телу пилы, затем затянуть шестигранную гайку.

6. Ослабить винт на передней части штанги поворотной головки, настроить указатель на 0°, затем затянуть винт.

Проверка и регулировка упоров на 45°

Выполнить те же действия с упорами на 45° и 30°, что и для упоров на 90°, за исключением использования угольника на 45° и 30°

или регулируемого угольника для проверки положения поворотной головки под углом 45° к пиле, как показано на рис. 84.

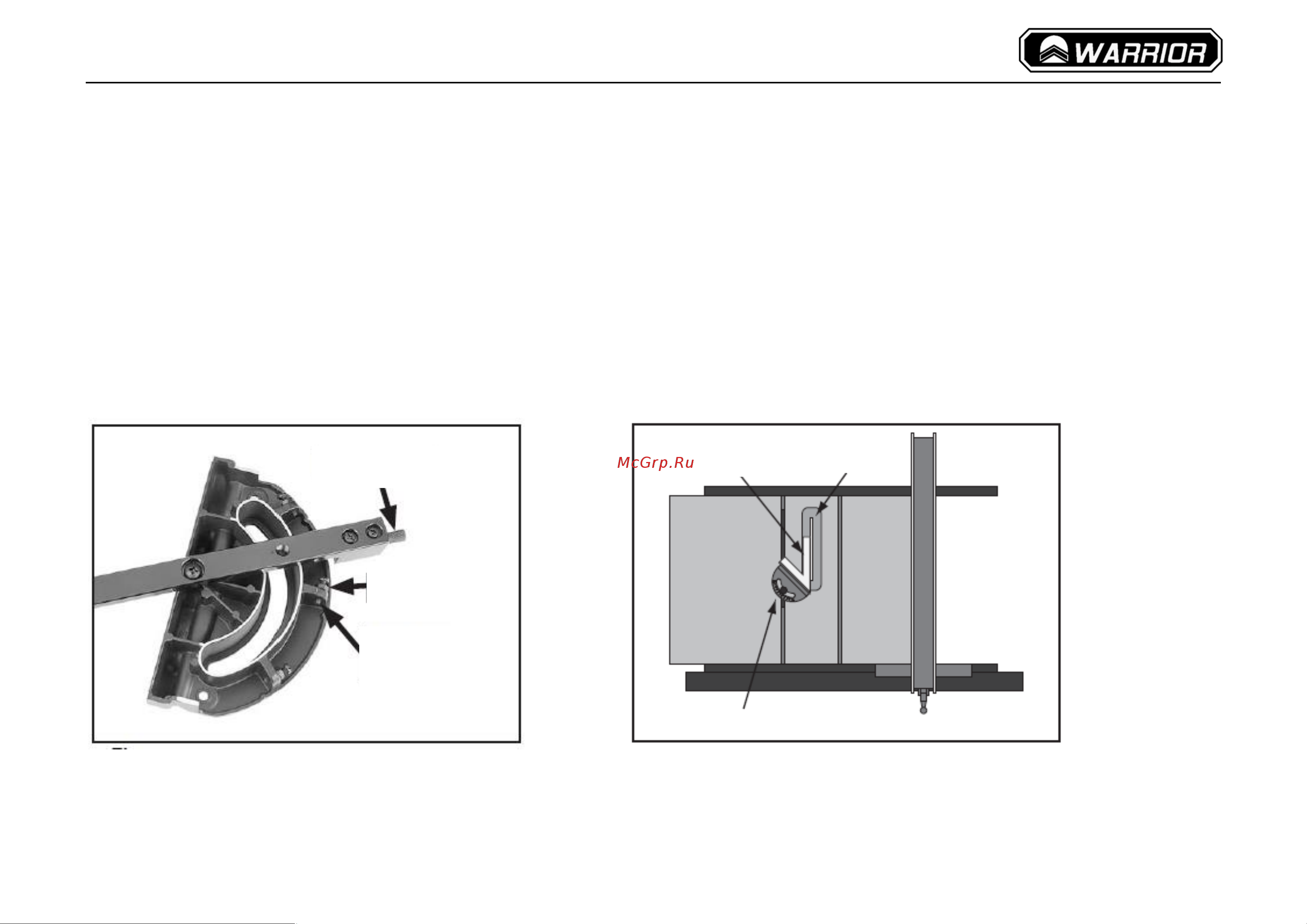

Рис. 83. Проверка упора на 90° поворотной головки

Рис. 84. Проверка положения упора на 45° на поворотной головке

Угольник на

45°

Пила

Поворотная головка

Выдвижной шток

Шестигранная

гайка

Упорный

винт на 90°
