9.2. Упоры механизма наклона пилы

Станок снабжён упорными втулками, которые останавливают пилу точно под углами 45° и 90° при её наклоне маховичком. Упоры

отрегулированы на заводе-изготовителе и не требуют дальнейших регулировок, если не будет выяснено, что резы неточные.

Примечание. На шкале наклона будет нуль, если пила установлена под углом 90° к столу.

Необходимый инструмент

Угольник под 90° - 1.

Угольник под 45° - 1.

Шестигранный ключ на 4 мм – 1.

Регулировка упорной втулки под 90°

1. Отсоединить циркулярную пилу от сети.

2. Поднять пилу как можно выше, затем наклонить её к 0° до упора и пока её нельзя будет наклонять дальше.

3. Поставить угольник на 90° к столу и пиле, так чтобы он соприкасался с пилой равномерно снизу до верху, как показано на

рис. 62. Проверить, чтобы зубья пилы не препятствовали установке угольника.

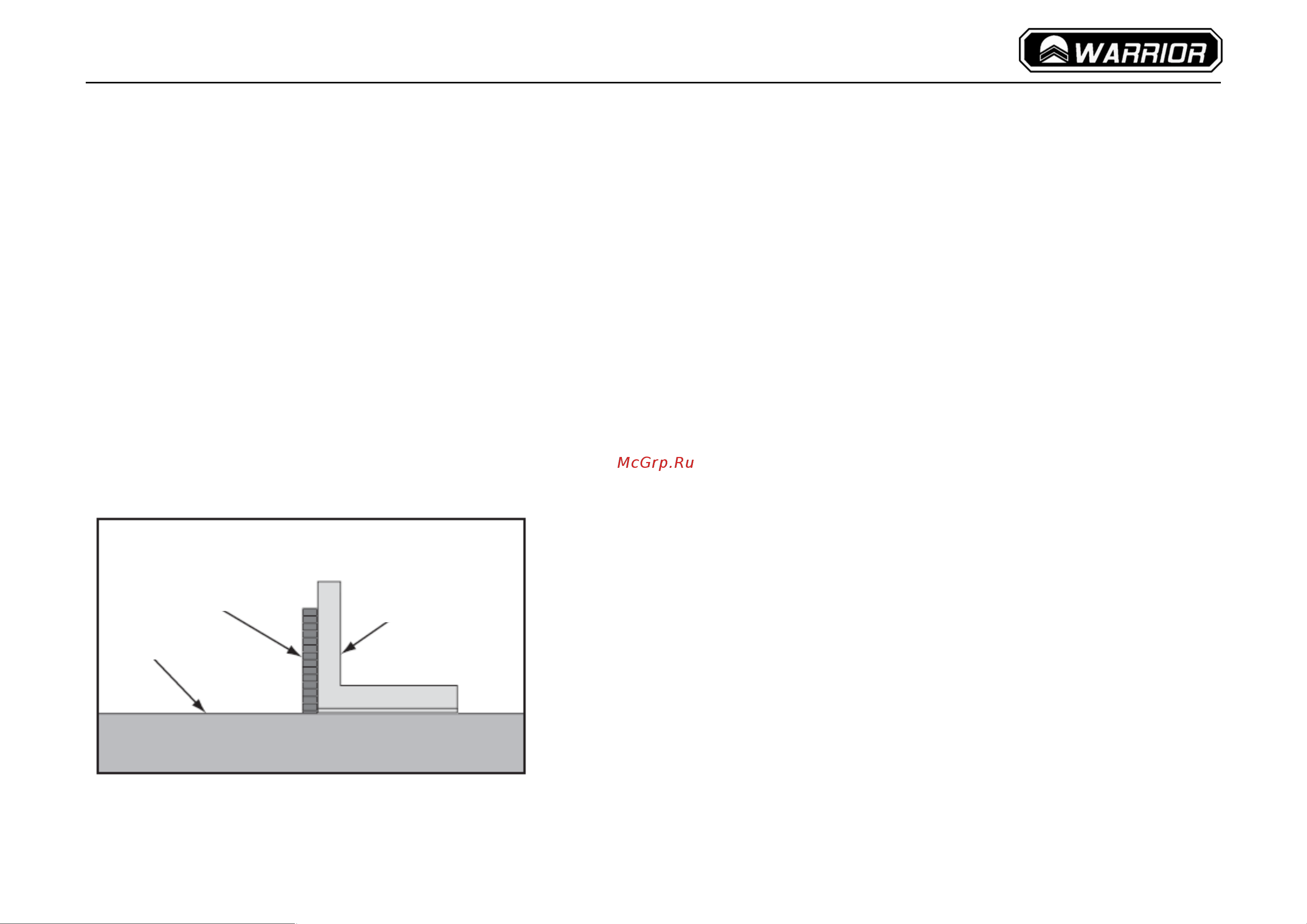

Рис. 62. Проверка пилы на угол 90°

Стол

Пила

Угольник на

90°
