 Если пила расположена под углом 90° к столу, то регулировки не требуются. Проверить, чтобы стрелка указателя наклона,

показанная на рис. 63, указывала на отметку 0° по шкале. Положение регулируется ослаблением винта, перемещением

указателя пальцами с последующей затяжкой винта.

 Если пила не установлена под 90° к столу, необходимо отрегулировать упорную втулку 90°. Перейти к следующему шагу.

4. Наклонить пилу от 0° примерно на 5°, так чтобы имелось пространство для перемещения упорной втулки 90°.

5. Открыть крышку двигателя, ослабить винты с шестигранным шлицем, показанные на рис. 64, затем отвернуть упорную

втулку 90° на один оборот от кронштейна качающейся опоры. Это обеспечить установку пилы перпендикулярно на

следующем шаге.

6. Поставить угольник к пиле, как показано на рис. 62, затем производить регулировку пилы до тех пор, пока она не будет

перпендикулярна столу.

7. Не вращая ходовой винт механизма наклона пилы, затянуть пальцами упорную втулку 90° к кронштейну качающейся опоры,

затем затянуть два винта с шестигранным шлицем для фиксации положения упорной втулки.

8. Повторить шаги 2-3 для проверки правильности регулировки втулки. При правильной регулировке закрыть крышку

двигателя.

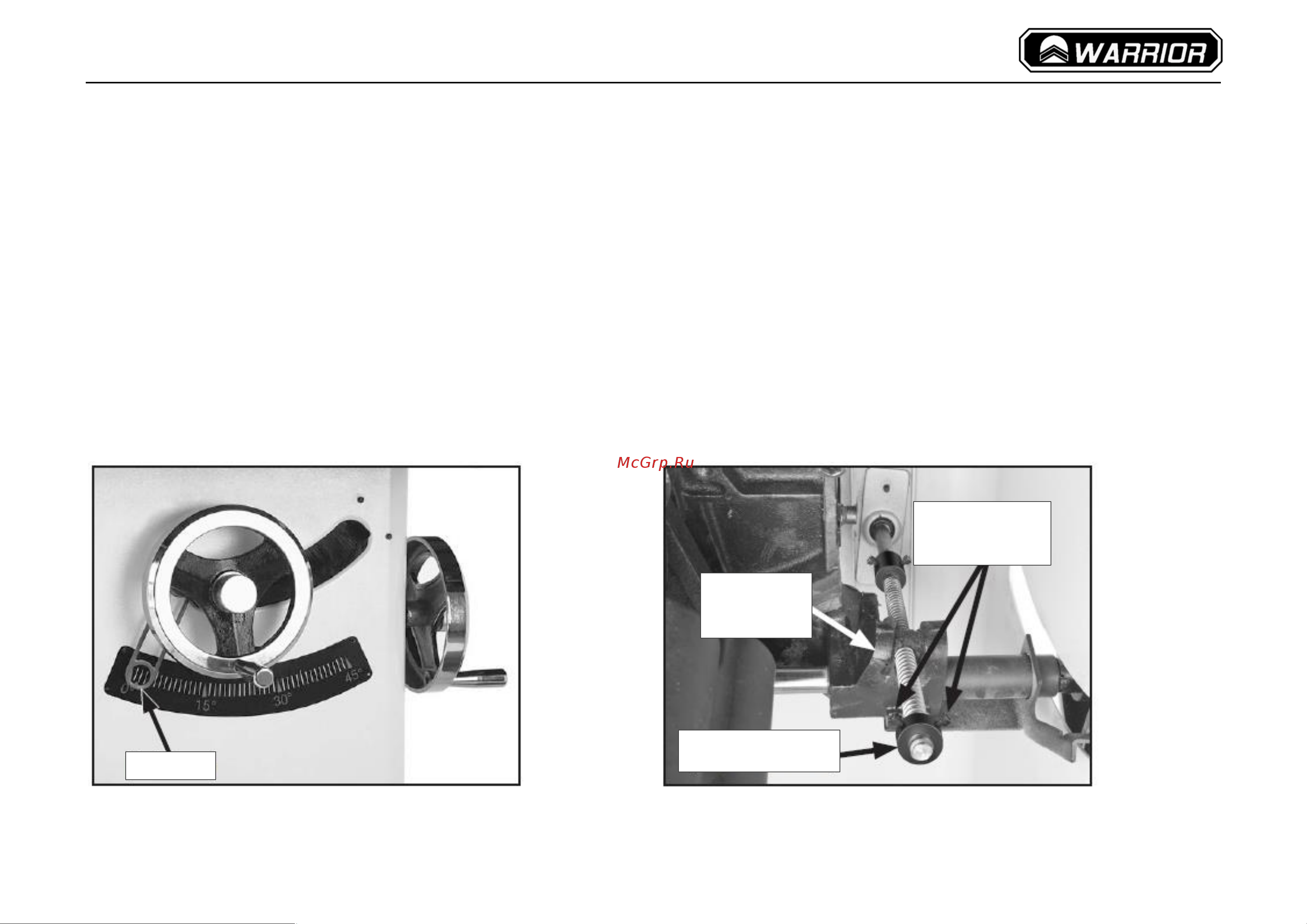

Рис. 63. Стрелка указателя наклона

Рис. 64. Упорная втулка 90° и установочные винты

Указатель

Винты с

шестигранным

шлицем

Упорная втулка

90°

Кронштейн

качающейся

опоры
