Регулировка упорной втулки 45°

1. Отсоединить циркулярную пилу от сети.

2. Поднять пилу как можно выше, затем наклонить её к 45° до упора и пока её нельзя будет наклонять дальше.

3. Поставить угольник на 45° к столу и пиле, так чтобы он соприкасался с пилой равномерно снизу до верху, как показано на

рис. 65. Проверить, чтобы зубья пилы не препятствовали установке угольника.

 Если пила расположена под углом 45° к столу, то регулировки не требуются.

 Если пила не установлена под 45° к столу, необходимо отрегулировать упорную втулку 45°. Перейти к следующему шагу.

4. Наклонить пилу на 35°, так чтобы имелось пространство для перемещения упорной втулки.

5. Открыть крышку двигателя, ослабить винты с шестигранным шлицем упорной втулки 45°, рис. 66, затем отвернуть упорную

втулку на один оборот от кронштейна качающейся опоры. Это обеспечить установку пилы на угол 45° на следующем шаге.

6. Поставить угольник на 45° к пиле, как показано на рис. 65, затем производить регулировку пилы до тех пор, пока она не

будет расположена под углом 45° столу.

7. Не вращая ходовой винт механизма наклона пилы, затянуть пальцами упорную втулку 45° к кронштейну качающейся опоры,

затем затянуть два винта с шестигранным шлицем для фиксации положения упорной втулки.

8. Повторить шаги 2-3 для проверки правильности регулировки втулки. При правильной регулировке закрыть крышку

двигателя.

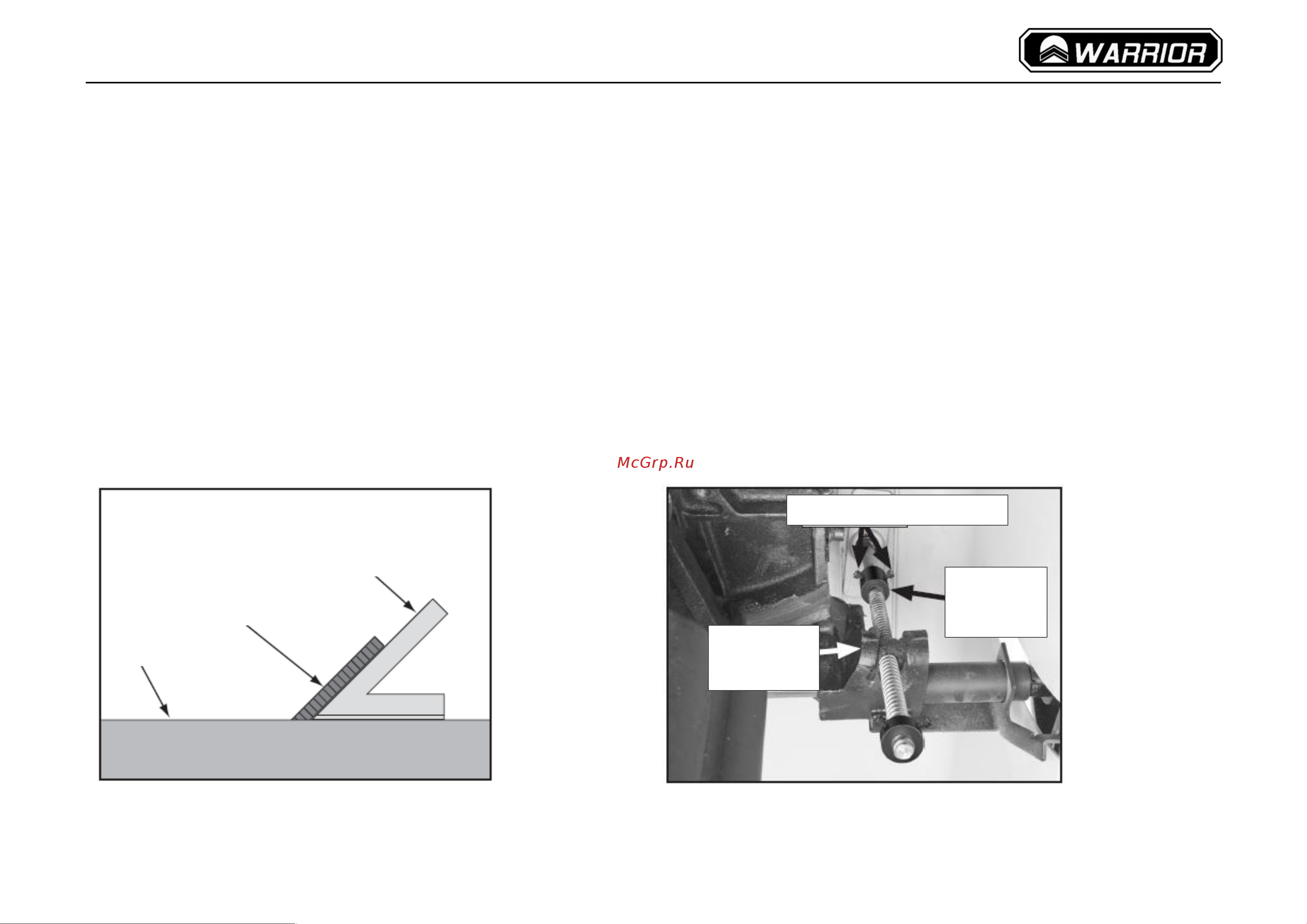

Рис. 65. Проверка наклона пилы на 45°

Рис. 66. Упорная втулка 45°

Кронштейн

качающейся

опоры

Упорная

втулка 45°

Установочные винты

Стол

Пила

Угольник

на 45°
