ОСТОРОЖНО!

Качающаяся опора и узел двигателя могут упасть и придавить руки, если на последующих шагах слишком сильно ослабить

винты с шестигранным шлицем крепления качающейся опоры. Не допускается вывёртывать винты с шестигранным

шлицем, которые крепят качающиеся опоры к столу или ослаблять их более, чем на 1,5 оборота.

6. Вывернуть шесть винтов с полукруглой головкой, крепящих заднюю панель доступа к качающимся опорам (рис. 69), снять

панель, открыть дверцу корпуса для доступа к качающимся опорам.

7. Для регулировки стола ослабить два винта с шестигранным шлицем, крепящие заднюю качающуюся опору к нижней стороне

стола на 1-1,5 оборота (рис. 70), и слегка ударить по качающейся опоре резиновым молотком в нужном направлении.

8. Затянуть два винта и повторно проверить параллельность паза поворотной головки и диска пилы, как это делалось на шагах

2-5.

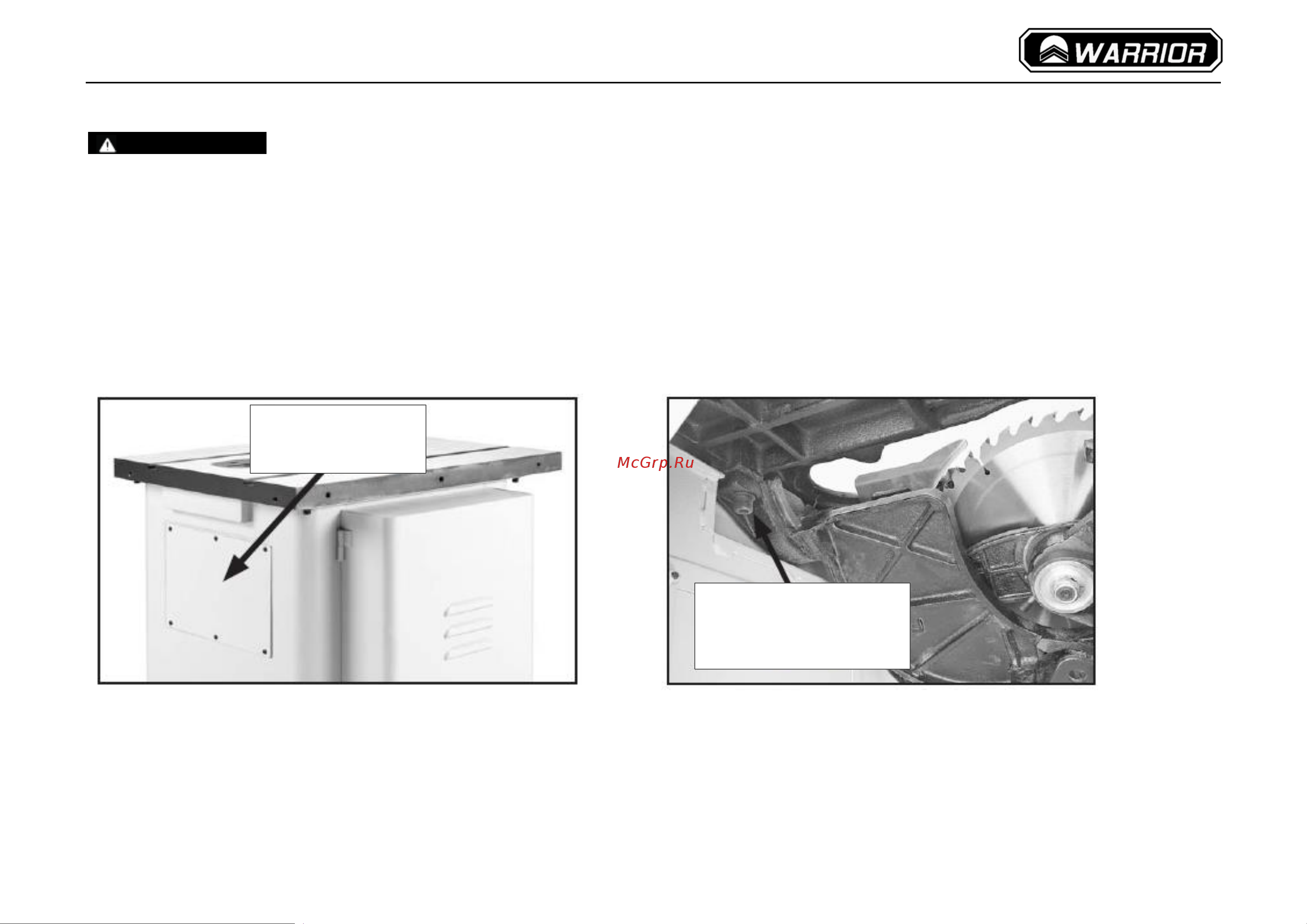

Рис. 69. Панель доступа к качающимся опорам

Рис. 70. Винт крепления задней качающейся опоры

 Если результаты измерений одинаковые спереди и сзади, перейти к шагу 11.

 Если регулировок, произведённых на шаге 11, недостаточно для настройки паза поворотной головки параллельно диску

пилы, перейти к шагу 9.

Панель доступа к

качающимся

опорам

Винт крепления задней

качающейся опоры

(1 из 2)
