9. Ослабить два винта с шестигранным шлицем, крепящие переднюю качающуюся опору к нижней стороне стола (рис. 71) и

ударить по качающейся опоре так же, как и на шаге 7.

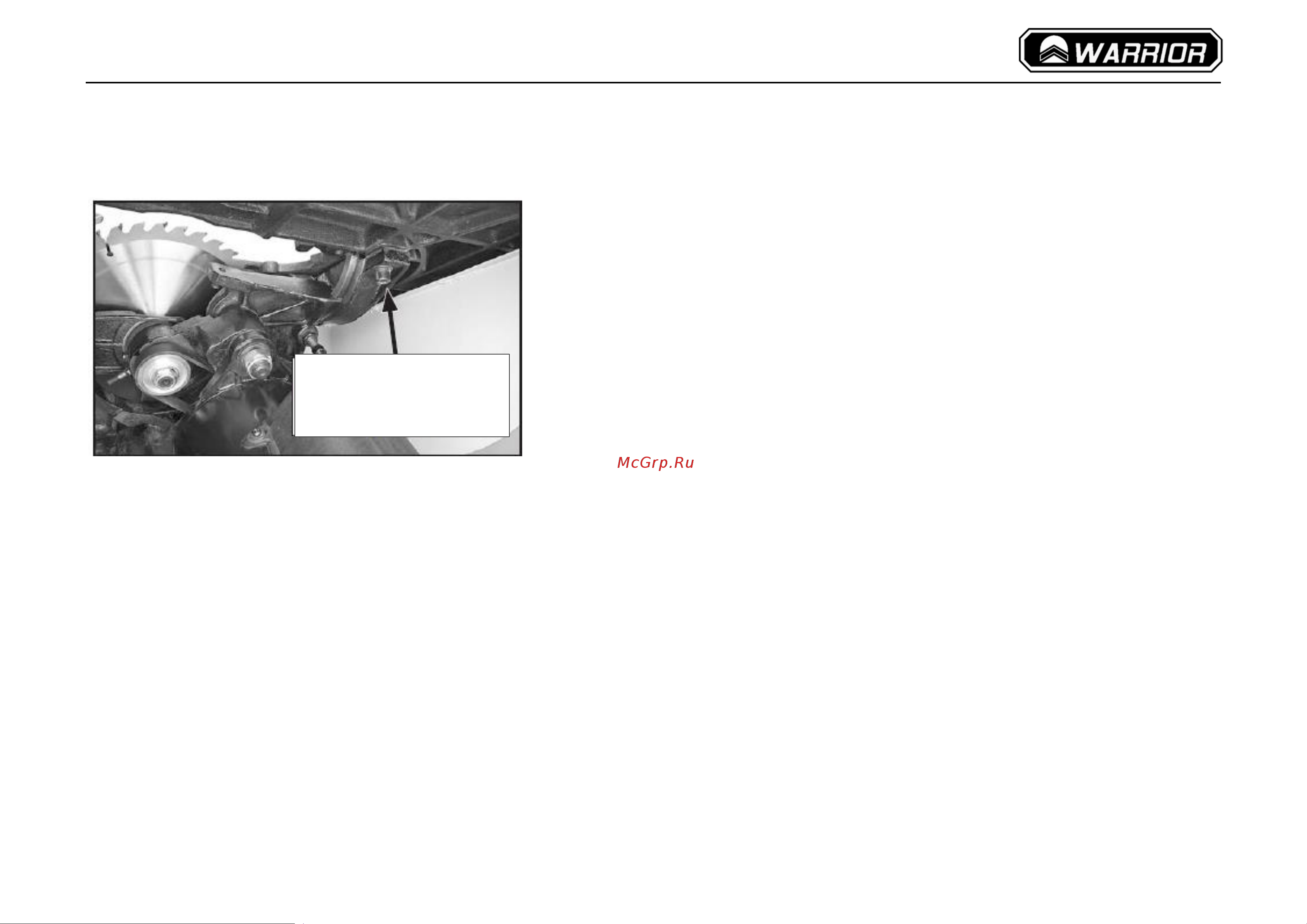

Рис. 71. Винт крепления передней качающейся опоры

10. Затянуть два винта и повторно проверить параллельность паза поворотной головки и диска пилы.

 Если результаты измерений одинаковые спереди и сзади, перейти к шагу 11.

 Если регулировок, выполненных на шаге 9, недостаточно для настройки паза поворотной головки параллельно диску пилы,

продолжить регулирование передней и задней качающейся опоры по мере необходимости до тех пор, пока паз поворотной

головки и диск пилы не будут параллельны.

11. Наклонить пилу на 45° и повторно проверить параллельность паза поворотной головки и диска пилы.

 Если диск пилы всё ещё параллелен пазу поворотной головки, дополнительных регулировок не требуется. Перейти к шагу

15.

 Если диск пилы параллелен пазу поворотной головки при 90°, но не при 45°, перейти к шагу 12.

12. В зависимости от результатов, полученных на шаге 11, ослабить винты передней или задней качающейся опоры на 1,5

оборота и снять 1 регулировочную прокладку с каждой стороны данной качающейся опоры. См. рис. 72-73 для определения

места снятия регулировочных прокладок с качающихся опор.

 Если расстояние А больше расстояния В, снять одну прокладку с каждой стороны передней качающейся опоры (№1 и № 2,

рис. 72).

Винт крепления

передней качающейся

опоры (1 из 2)
