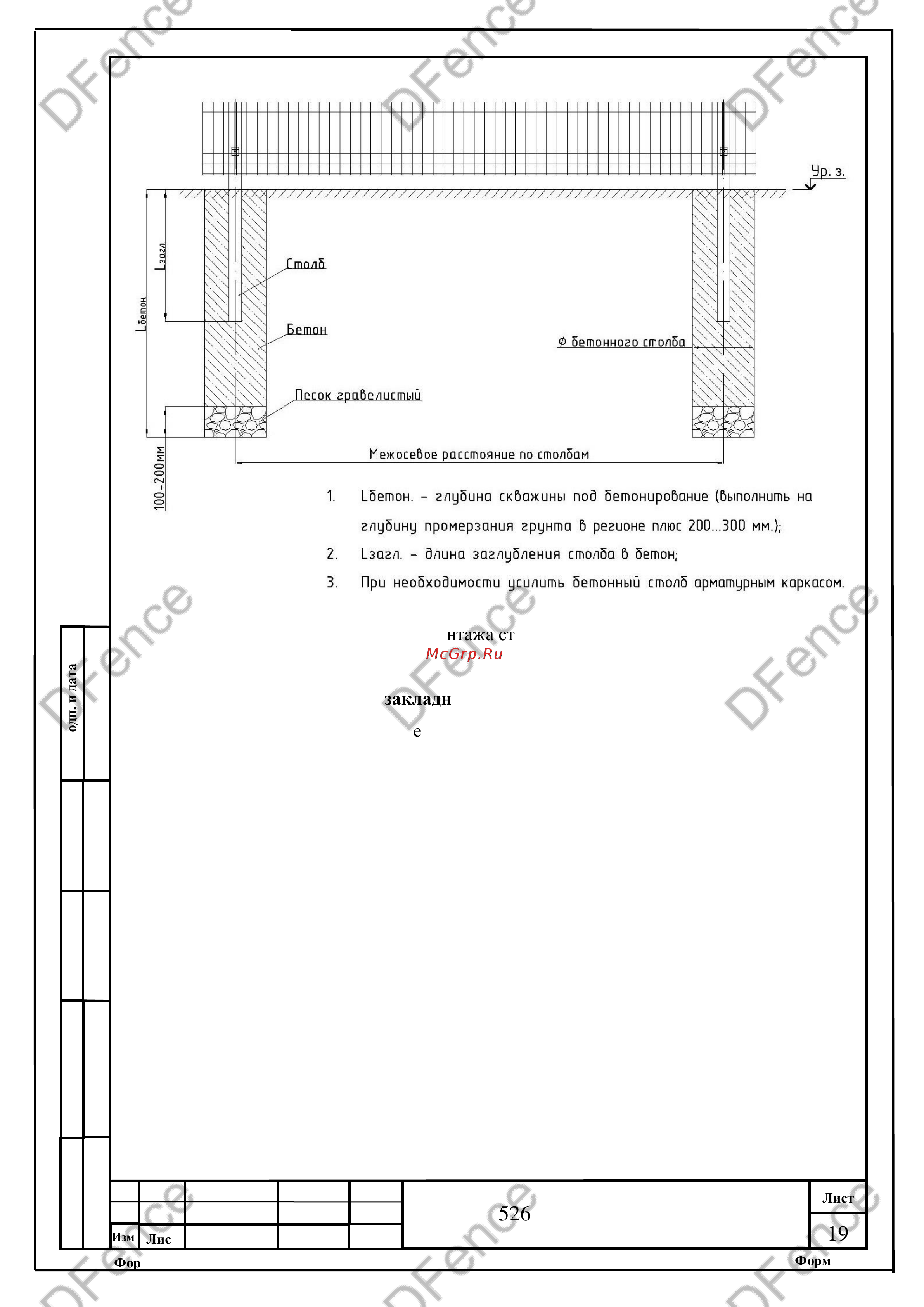

Рисунок 5 – Схема монтажа столбов под бетонирование

7.2 Монтаж столбов на закладные элементы

Процесс монтажа аналогичен указанному в п. 7.1, за исключением того, что в

бетонируемую скважину без установки в нее столба помещается закладной элемент, с

приваренными к оголовку болтами, позиции которых соответствуют расположению

отверстий на фланце столба.

После набора бетоном достаточной прочности на оголовок закладного элемента

необходимо установить фланец столба, и закрепить столб при помощи метрического

крепежа.

Допускается приварка фланца столба к оголовку закладного элемента. Для

обеспечения высокого качества сварного шва необходимо очистить свариваемые

элементы от средств консервации, ржавчины, загрязнений, оксидных пленок,

лакокрасочных покрытий, а также от слоев металла с нарушенными свойствами в области

стыковки на расстоянии не менее 5 мм в обе стороны от будущего шва. Очищенные

поверхности не должны иметь следов ржавчины, окалины, масла и прочих загрязнений.
