ГОРЕЛКИ ГАЗОПЛАМЕННЫЕ
ТИПА Г2С, Г3С, ГЗУ

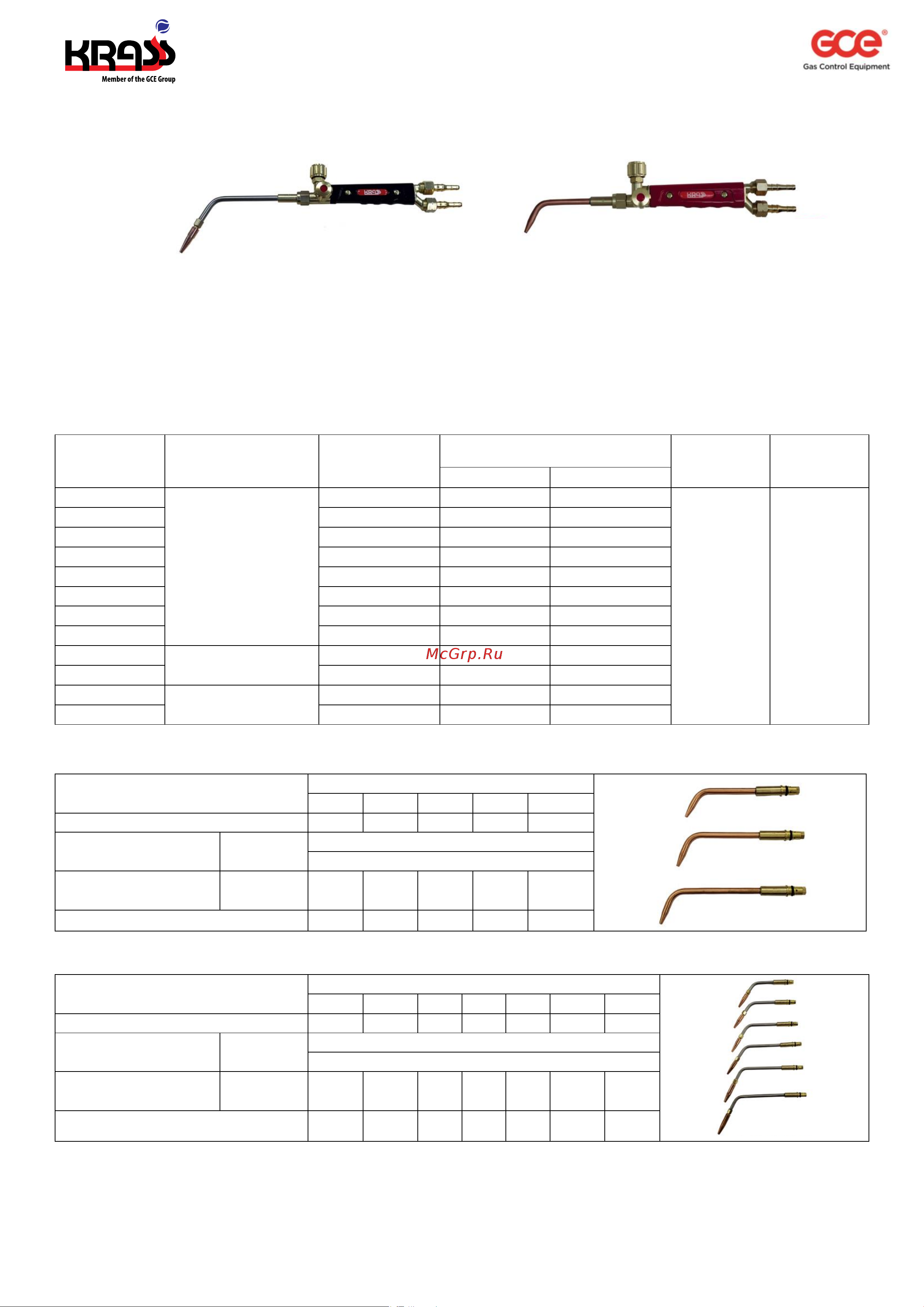

ПАСПОРТ
1. ОБЩИЕ СВЕДЕНИЯ
1.1 Горелки газопламенные универсальные типов Г2С (малой мощности) и Г3С (средней мощности), именуемые в дальнейшем – горелки,
предназначены для ручных процессов ацетиленокислородной сварки, пайки, нагрева и других видов газопламенной обработки металлов.
1.2 Горелки газопламенные универсальные типов ГЗУ-3 (малой мощности) и ГЗУ-4 (средней мощности), именуемые в дальнейшем –
горелки, предназначены для ручных процессов пропан-бутан-кислородной сварки, пайки, нагрева и других видов газопламенной
обработки металлов.
1.3 Основные параметры горелок соответствуют требованиям ГОСТ 1077–79.
Основные параметры горелок соответствуют требованиям ГОСТ 12.2.008 и ГОСТ 1077. Горелки выпускаются в климатическом
исполнении УХЛ1 для типа атмосферы II по ГОСТ 15150 для работы в интервале температур от -20°С до +50°С.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК
Наименование
Газ
Толщина
свариваемого
металла, мм
Присоединительные размеры, мм
Габаритные
размеры, мм
не более
Вес кг, не
более
Кислород
Горючий газ
Г2С-Мини
Ацетилен
0,5 – 9
М16х1,5
М16х1,5LH
444x70x54
0,72
Г2С-М
0 – 9
М16х1,5
М16х1,5LH
Г2С-123
0,5 – 9
М16х1,5
М16х1,5LH
Г2С-23
2 – 9
М16х1,5
М16х1,5LH
Г2С-13
0,5 – 9
М16х1,5
М16х1,5LH
Г2С-34
4 – 12
М16х1,5
М16х1,5LH
Г3С-45
9 – 15
М16х1,5
М16х1,5LH
Г3С-345
4 – 15
М16х1,5
М16х1,5LH
Г2C-К
Ацетилен / Пропан
2 – 12
М16х1,5
М16х1,5LH
Г3C-К
9 – 15
М16х1,5
М16х1,5LH
ГЗУ-3-23
Пропан
2 – 9
М16х1,5
М16х1,5LH
ГЗУ-4-45
9 – 15
М16х1,5
М16х1,5LH
Характеристики цельнотянутых ацетиленовых наконечников
Характеристики ацетиленовых наконечников
Параметры
Значение для наконечника, №
0А
1А
2А
3А
4А
5А
6А
Толщина свариваемого металла, мм
0-0,5
0,5-2
2-4
4-9
9-12
12-15
15-18
Давление на входе
не менее, МПа
- кислорода
- ацетилена
0,1-0,8
0,01-0,1
Расход, м3/ч
- кислорода
- ацетилена
0,03
0,04
0,10
0,12
0,24
0,28
0,49
0,58
0,86
1,05
1,10
1,21
1,65
2,00
Длина ядра пламени, мм, не более
6
7
8
10
12
14
15
Параметры
Значение для наконечника, №
0А
1А
2А
3А
4А
Толщина свариваемого металла, мм
0,5-2
2-4
4-9
9-12
12-15
Давление на входе
не менее, МПа
- кислорода
- ацетилена
0,1-0,8
0,01-0,1
Расход, м3/ч
- кислорода
- ацетилена
0,10
0,12
0,24
0,28
0,49
0,58
0,86
1,05
1,10
1,21
Длина ядра пламени, мм, не более
7
8
10
12
14
