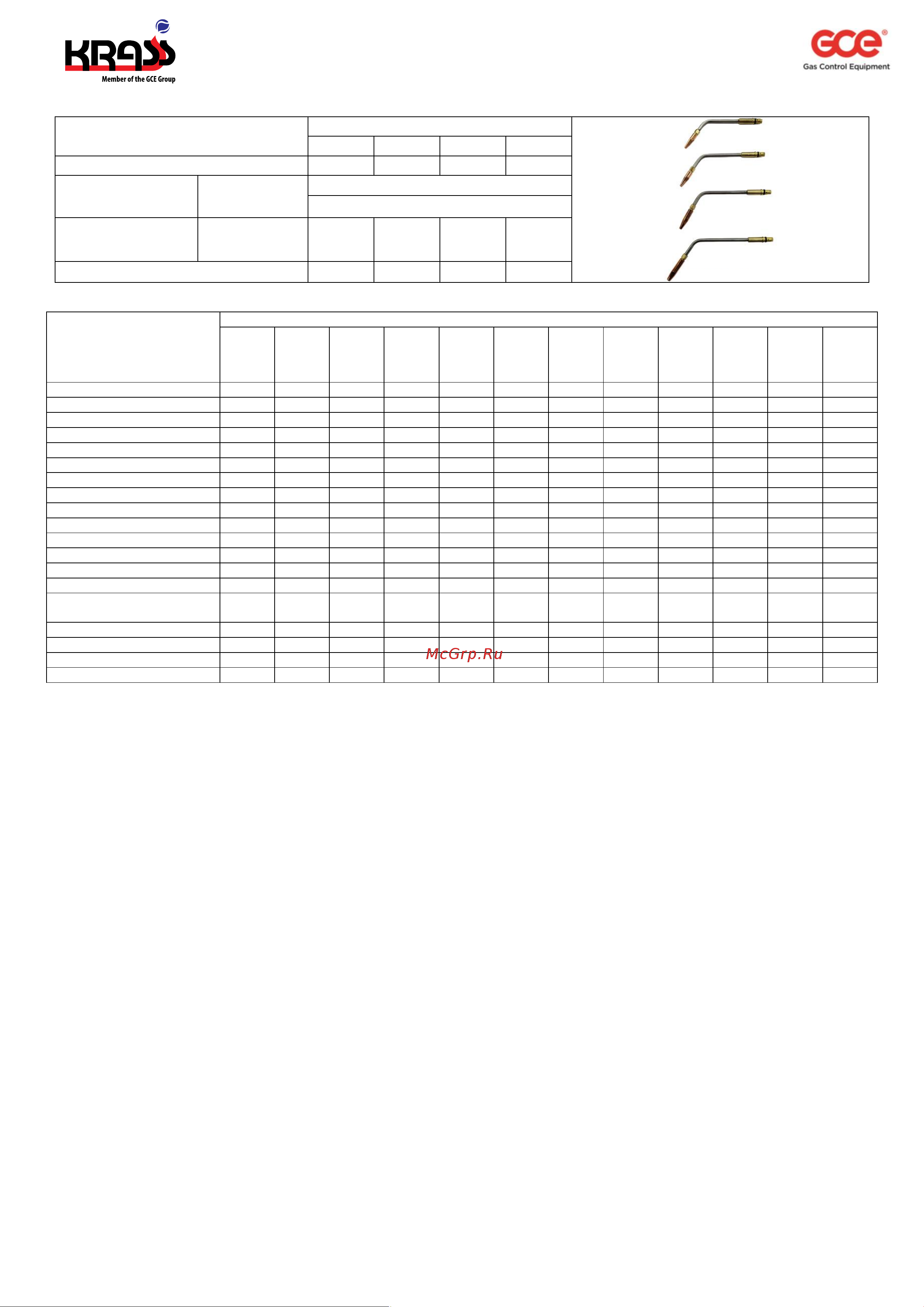

ГОРЕЛКИ ГАЗОПЛАМЕННЫЕ

ТИПА Г2С, Г3С, ГЗУ

Характеристики пропановых наконечников

Параметры

Значение для наконечника, №

2П

3П

4П

5П

Толщина свариваемого металла, мм

2-4

4-9

9-12

12-15

Давление на входе

не менее, МПа

- кислорода

- пропан-бутана

0,35-0,7

0,01-0,1

Расход, м3/ч

- кислорода

- пропан-бутана

0,98

0,52

2,03

0,8

3,68

1,45

4,20

1,70

Длина ядра пламени, мм, не более

3. КОМПЛЕКТ ПОСТАВКИ

Наименование детали

Наименование горелки

Г2С-

Мини

Г2С-М

Г2С-

123

Г2С-23

Г2С-13

Г2С-34

Г3С-45

Г3С-

345

Г2C-К

Г3C-К

ГЗУ-3-

ГЗУ-4-

Ручка

0А цельнотянутый

1А цельнотянутый

2А цельнотянутый

0А

1А

2А

3А

4А

5А

2П

3П

4П

5П

Ниппель универсальный

диам. 6,3/9,0 мм

Гайка М16х1,5

Гайка М16х1,5 левая

Паспорт

Упаковка

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Горелка состоит из ручки и соответствующего наконечника. Ручка горелки имеет регулировочные вентили кислорода и горючего газа. К

ручке по резиновым рукавам (ГОСТ 9356) через ниппель и штуцер с правой резьбой М16х1,5, подается кислород, а через ниппель и

штуцер с левой резьбой М16х1,5LH, подается горючий газ. К корпусу с помощью накидной гайки крепится наконечник, состоящий из

смесительной камеры, инжектора, трубки, мундштука (исключение цельнотянутые наконечники).

4.2 Кислород, подаваемый через ниппель к вентилю и далее через дозирующее отверстие инжектора, создает разрежение перед

цилиндрическим каналом смесительной камеры, в которую засасывается горючий газ и происходит смешивание. Образовавшаяся

горючая смесь движется по трубке к цилиндрическому выходному каналу мундштука, на выходе из которого смесь горит. Регулирование

мощности пламени в пределах одного наконечника производится вентилями. Ступенчатое изменение мощности пламени производится

сменой наконечников.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1 При эксплуатации горелки необходимо соблюдать «Межотраслевые правила по охране труда при производстве ацетилена, кислорода,

процессе напыления и газопламенной обработке металлов», ПОТ РМ-19-2001. Утв. Министерством труда и социального развития РФ от

14.02.2002, «Межотраслевые правила по охране труда при электро- и газосварочных работах» ПОТ РМ-020-2001 Утв. Министерством

труда и социального развития РФ от 9.10.2001, «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»,

утвержденные Постановлением ГОСГОРТЕХНАДЗОРа от 11.06.2003.

5.2 К работе по сварке допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, соответствующее обучение,

инструктаж, проверку знаний требований техники безопасности и имеющие практические навыки по обслуживанию данного оборудования.

5.3 Во избежание ожогов, рабочие должны иметь спецодежду согласно «Типовым отраслевым нормам бесплатной выдачи спецодежды,

спецобуви и средств индивидуальной защиты работников машиностроительных и металлообрабатывающих производств», утв.

Министерством труда и социального развития РФ от 16.12.97.

5.4 Для защиты органов слуха сварщику следует применять средства индивидуальной защиты по ГОСТ Р 12.4.051.

5.5 Для защиты зрения от воздействия ультрафиолетовых и инфракрасных лучей пламени рабочие должны иметь защитные очки

закрытого типа по ГОСТ Р 2.4.013 со светофильтрами по ОСТ 21–6.

5.6 Работать при отсутствии средств пожаротушения на рабочих местах запрещается

5.7 При эксплуатации горелки применение дефектных и составных рукавов запрещается.

5.8 Работы с открытым пламенем должны осуществляться на расстоянии не менее:

- 10 метров от переносных генераторов ацетилена и групп баллонов;

- 3,0 метров от газопроводов.

6. ПОДГОТОВКА К РАБОТЕ

6.1 Присоедините к ручке гайки и ниппель. К ниппелям прикрепите рукава газосварочные соответствующего размера. Установите

необходимый наконечник и закрепите его гайкой.

6.2 Перед началом работы убедитесь в исправности оборудования и проверьте:

а) герметичность присоединения рукавов, всех разъемных и паянных соединений;

б) наличие разряжения (подсоса) в канале горючего газа.

6.3 Установите рабочее давление газов редукторами на баллонах.

6.3 Откройте на 1/4 оборота кислородный вентиль и на 1/2 оборота вентиль горючего газа, зажгите горючую смесь. Отрегулируйте

вентилями горелки “нормальное” пламя.
