8

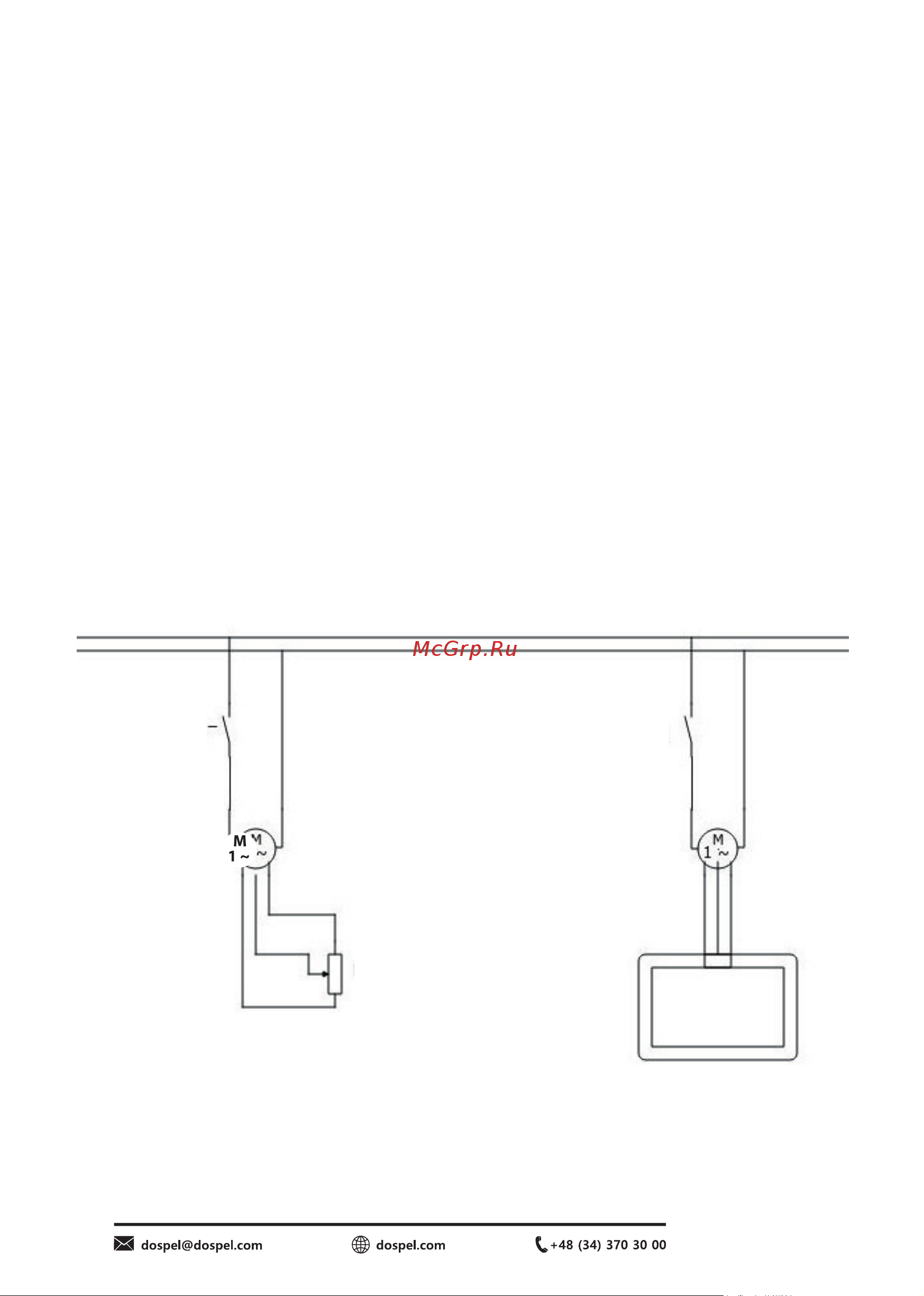

PRZYKŁADOWE PODŁĄCZENIE
Example connection / Пример подключения
Podłączenie elektryczne
Zasilanie 230V 50Hz
– przewód 3 żyłowy L (brązowy), N
(niebieski),
żółto-zielony (ochronny)
Sterowanie prędkością obrotową
0-10V
Przewód 3 żyłowy: biały - masa (-),
zielony - sterowanie, brązowy (+
10V)
Prędkość obrotową można regulo-
wać przez podłączenie potencjo-
metru oraz przy pomocy każdego
sterownika, który ma możliwość
sterowania w zakresie 0-10V. np.:
panele ścienne, sterowniki inteli-
gentnego domu, systemy BMS.
Electrical connection
Power supply 230V 50Hz
– 3-wire cable L (brown), N (blue),
yellow-green (protective)
Rotational speed control 0-10V
3-wire cable: white - ground (-),
green - control, brown (+ 10V)
The rotational speed can be adju-
sted by connecting a potentiometer
and using any controller that can
control in the range of 0-10V. e.g.:
wall panels, smart home control-
lers, BMS systems.
Электрическое
подключение
Электропитание 230В 50Гц
– 3-жильный кабель L
(коричневый), N (синий),
желто-зеленый (защитный)
Контроль скорости вращения
0-10 В
3-жильный кабель: белый –
масса (-),
зеленый – контрольный,
коричневый (+10В)
Скорость вращения можно
регулировать, подключив
потенциометр и используя
любой контроллер, способный
управлять в диапазоне 0-10В.
например: стеновые панели,
контроллеры умного дома,
системы BMS.
WŁĄCZNIK
SWITCH
ВЫКЛЮЧАТЕЛЬ
POTENCJOMETR
POTENTIOMETER
ПОТЕНЦИОМЕТР
PANEL STEROWNICZY
CONTROL PANEL
ПАНЕЛЬ УПРАВЛЕНИЯПОТЕНЦИОМЕТР
WŁĄCZNIK
SWITCH
ВЫКЛЮЧАТЕЛЬ
