1. НАЗНАЧЕНИЕ

Аварийный контакт типа АК-47 предназначен для применения во вспомо-

гательных цепях управления и сигнализации переменного и постоянного

тока.

Аварийный контакт типа АК-47 служит для сигнализации положения

механизма взвода выключателей. Переключение контактов происходит

только при срабатывании выключателя от перегрузок или короткого замы-

кания. Аварийный контакт типа АК-47 соответствует ГОСТ Р 50030.5.1-2005

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблицу.

Параметры Значения

Номинальный ток, А /при номинальном

напряжении, В

3/~180-260

1/=24-110

Частота fn, Гц 40-60

Схема подключения Рис. 1

Степень защиты IP20

Механическая износостойкость, циклов 10 000

Коммутационная износостойкость,

циклов

10 000

Климатическое исполнение и категория раз-

мещения

УХЛ4

Масса, г 0,052

Сечение присоединяемых кабелей,

не более, мм

2,5

Момент затяжки винтов, Н·м 1,7

Габаритные размеры, мм Рис. 2

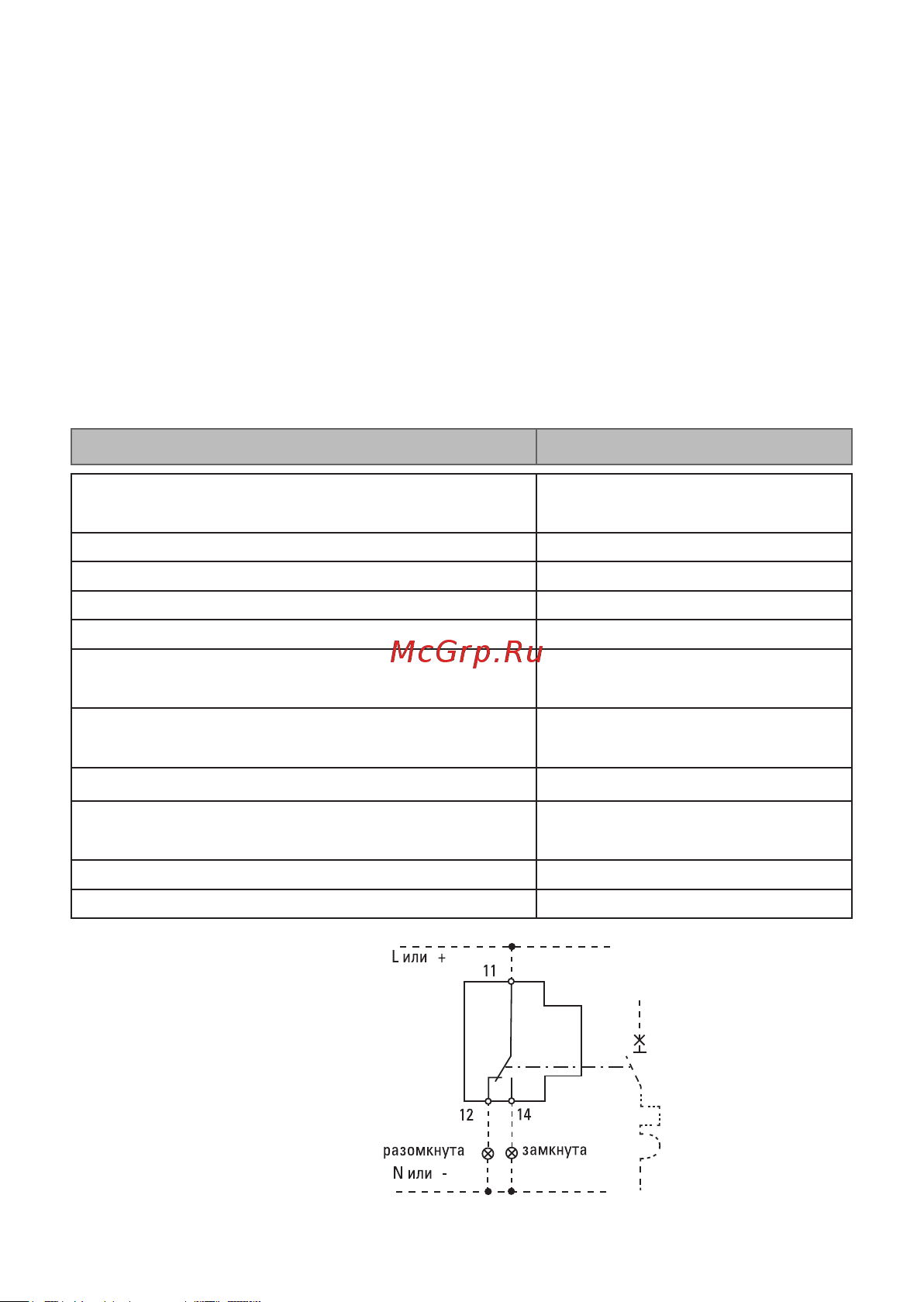

Рис. 1

Схема подключения
