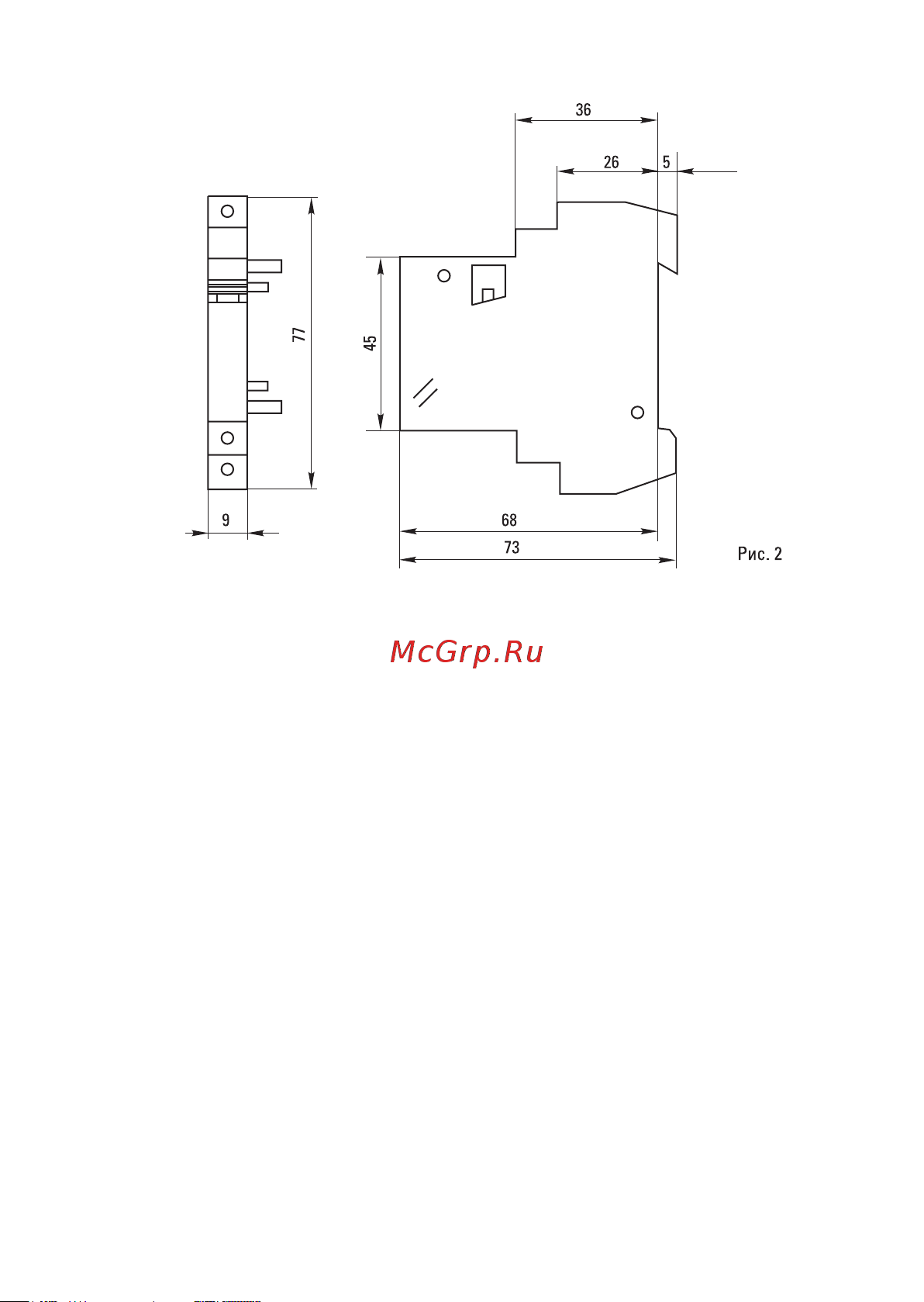

3. УСТАНОВКА И ГАБАРИТНЫЕ РАЗМЕРЫ

Монтаж и подключения аварийных контактов должны осуществляться

квалифицированным электротехническим персоналом.

Модули монтируются на DIN-рейку 35 мм к выключателю ВА-47, ВН-63,

АД-2(S), АД-4(S) с левой стороны, предварительно сняв защитную заглушку

на корпусе выключателя. Верхний рычаг модуля вводят в зацепление с ру-

кояткой управления выключателя, а нижний с механизмом взвода.

Пластмассовые штыри плотно вдавливают в отверстия пустотелых за-

клепок, обеспечивая жесткую фиксацию модуля к корпусу выключателя,

Допускается установка не более двух аварийных контактов в ряд.

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря — не более 2000 м.

Положение в пространстве — на вертикальной плоскости вертикальное

или горизонтальное.

5. КОМПЛЕКТНОСТЬ

Аварийные контакты поставляются в групповой упаковке по 12 шт., руко-

водство по монтажу и эксплуатации выдается в 1 экземпляре на каждую

упаковку изделий.
