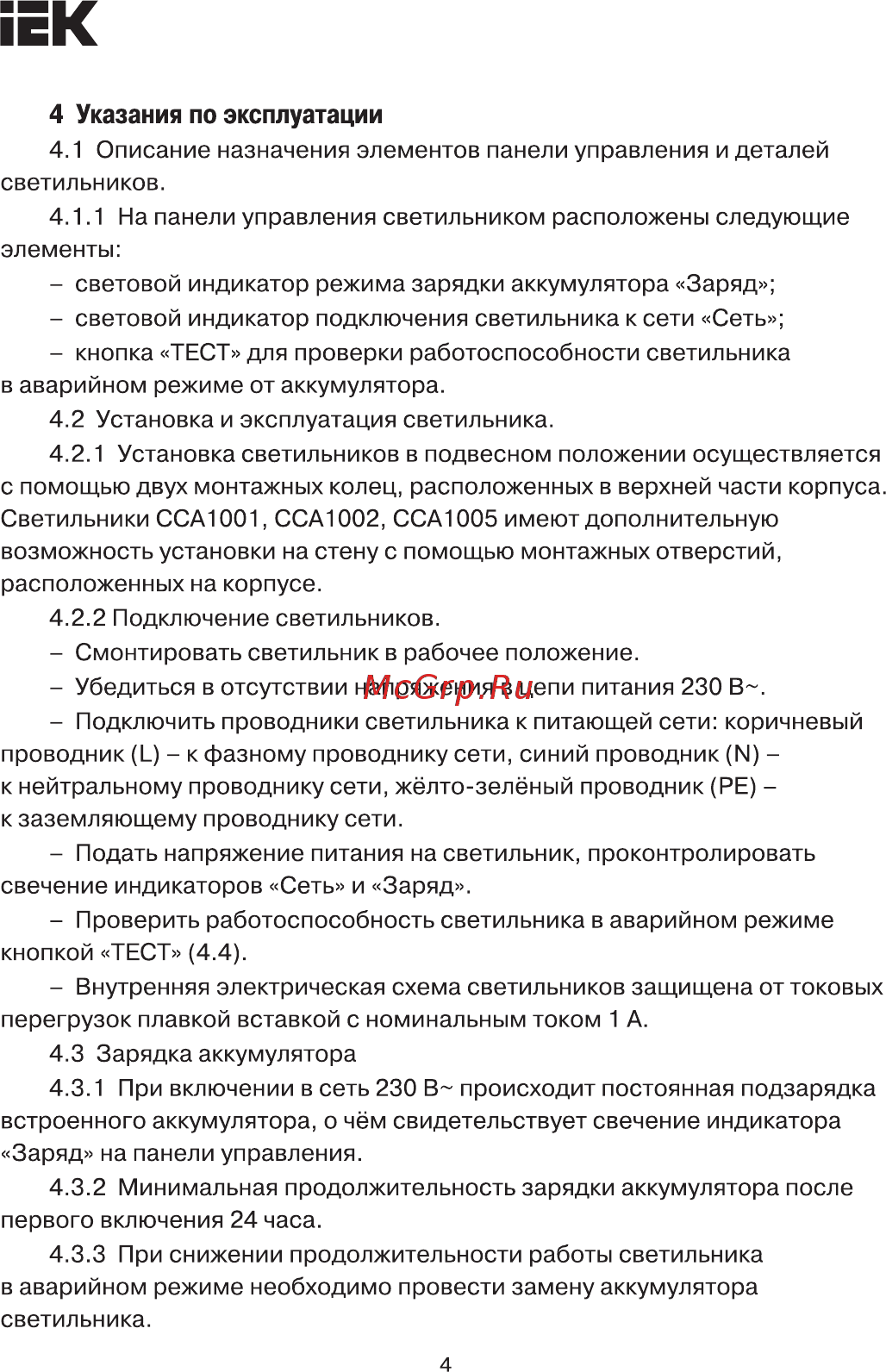

EK 4 Указания по эксплуатации 4 1 Описание назначения элементов панели управления и деталей светильников 4 1 1 На панели управления светильником расположены следующие элементы световой индикатор режима зарядки аккумулятора Заряд световой индикатор подключения светильника к сети Сеть кнопка ТЕСТ для проверки работоспособности светильника в аварийном режиме от аккумулятора 4 2 Установка и эксплуатация светильника 4 2 1 Установка светильников в подвесном положении осуществляется с помощью двух монтажных колец расположенных в верхней части корпуса Светильники ССА1001 ССА1002 ССА1005 имеют дополнительную возможность установки на стену с помощью монтажных отверстий расположенных на корпусе 4 2 2 Подключение светильников Смонтировать светильник в рабочее положение Убедиться в отсутствии напряжения в цепи питания 230 В Подключить проводники светильника к питающей сети коричневый проводник L к фазному проводнику сети синий проводник N к нейтральному проводнику сети жёлто зелёный проводник РЕ к заземляющему проводнику сети Подать напряжение питания на светильник проконтролировать свечение индикаторов Сеть и Заряд Проверить работоспособность светильника в аварийном режиме кнопкой ТЕСТ 4 4 Внутренняя электрическая схема светильников защищена от токовых перегрузок плавкой вставкой с номинальным током 1 А 4 3 Зарядка аккумулятора 4 3 1 При включении в сеть 230 В происходит постоянная подзарядка встроенного аккумулятора о чём свидетельствует свечение индикатора Заряд на панели управления 4 3 2 Минимальная продолжительность зарядки аккумулятора после первого включения 24 часа 4 3 3 При снижении продолжительности работы светильника в аварийном режиме необходимо провести замену аккумулятора светильника 4
