Руководство по эксплуатации. Культиватор бензиновый Руководство по эксплуатации. Культиватор бензиновый

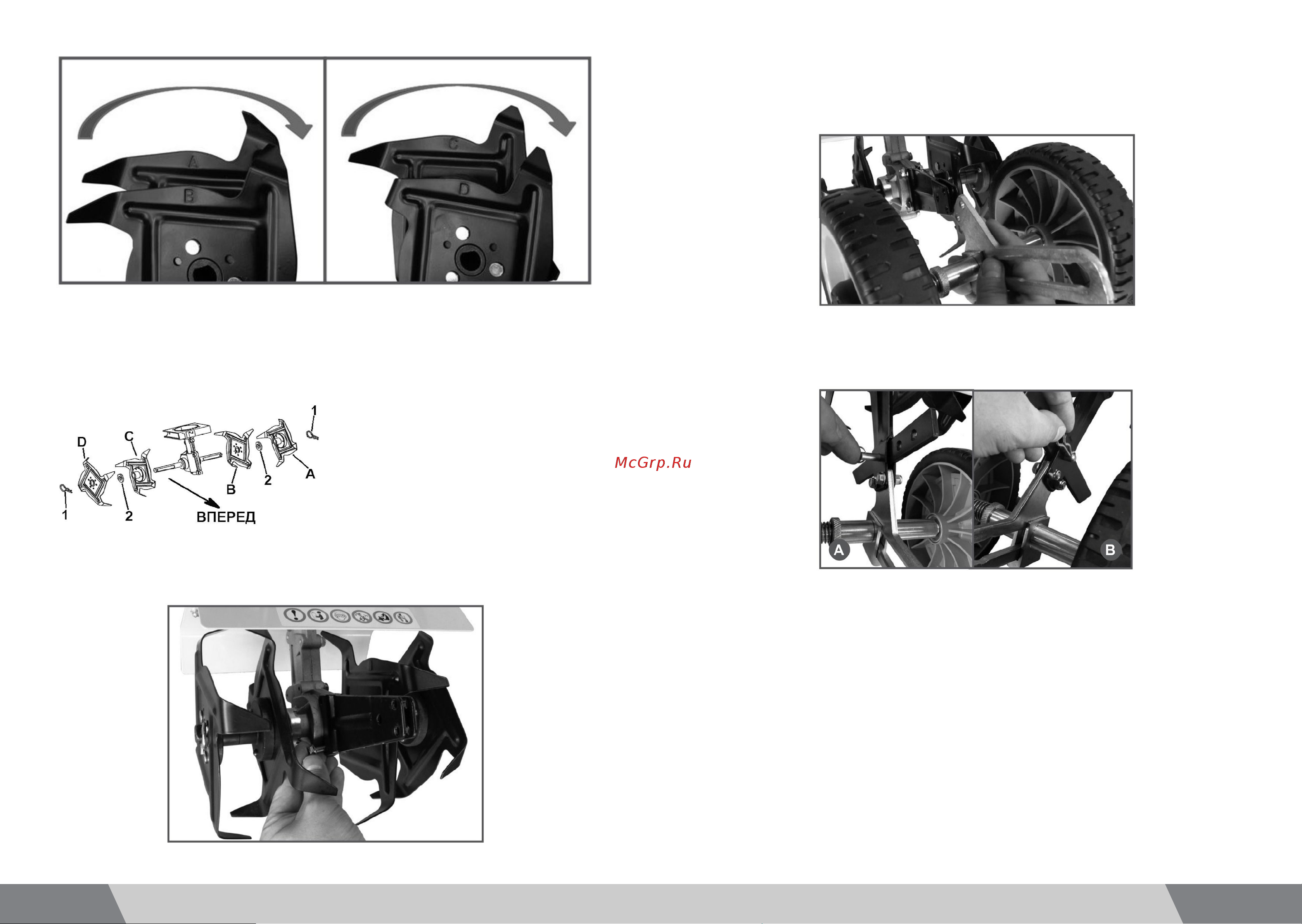

Между каждой парой фрез нужно установить шайбу из войлочной

шерсти. После установки фрез на ведомый вал редуктора необходимо

обязательно зафиксировать фрезы шплинтами. Установка фрез показана

на рисунке ниже, где 1 – шплинт (2 шт.), 2 – шайба из войлочной шерсти (2

шт.), А, В, С, D – фрезы.

С помощью двух болтов и двух гаек установите кронштейн колес на крон-

штейн сошника (рисунок ниже). После установки кронштейна колес паз

направляющей регулировки высоты колес должен смотреть вверх.

Установите рукоятки управления, как показано на рисунке ниже. Для

этого используйте четыре барашковые гайки, четыре крепежных болта

и четыре выгнутые шайбы из комплекта крепежа мотокультиватора.

Подсоедините среднюю дугообразную часть рукояток к дуге двигателя

и зафиксируйте их друг к другу с помощью двух барашковых гаек и вин-

тов. Затем прикрепите левую и правую рукоятки к средней дугообразной

части и закрепите с помощью четырех барашковых гаек и винтов. Не

допускайте чрезмерного затягивания барашковых гаек.

Установите сошник в кронштейн сошника и зафиксируйте его штифтом

(рис. А). Зафиксируйте штифт шплинтом (рис. В).

Установите кронштейн сошника на заднюю часть редуктора и закрепите

с помощью двух болтов и двух гаек.
