http://www.orion.ua
support@orion.ua
- 12 -
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Меры предосторожности
• Перед подключением тщательно проверьте все штекеры кабелей и проводов на соответствие
имеющимся входам в телевизоре и их типу.
• Потеря каких-либо соединяющих кабелей и проводов может привести к некачественной картинке
изображения или проблемам с цветом. Убедитесь, что все провода и кабели надежно и безопасно
вставлены в соответствующие входы.
•
С возникающими вопросами обращайтесь к данной инструкции. Не пытайтесь разобраться
самостоятельно.
• При подключении LCD телевизора и других устройств к нему делайте это, не включая питание, во
избежание различных травм.

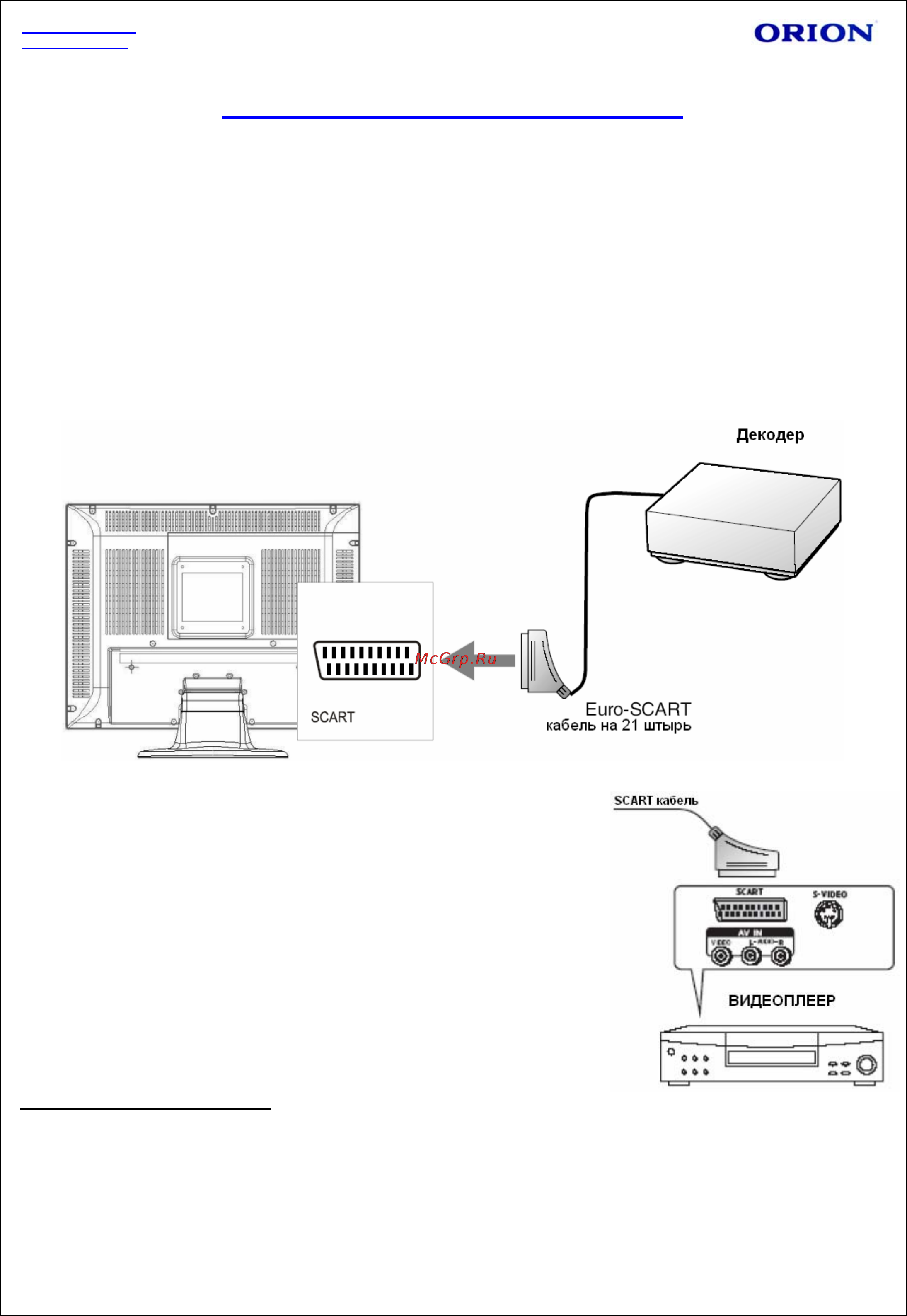

• ПОДКЛЮЧЕНИЕ ЧЕРЕЗ EURO-SCART
Подключение:
При помощи кабеля EURO-SCART вы можете
подсоединить к LCD ТВ декодер или другое устройство,
например видеоплеер или DVD так, как это показано на
рисунке.
Настройка подключения:
1. Включите Ваш телевизор, нажмите на пульте ДУ кнопку
INPUT.
2. Нажмите INPUT и выберите режим подключения (пункт
SCART).
3. Включите подключенное устройство (напр. декодер).
Спецификации терминала SCART
1. Аудио выход В (правый)
2. Аудио вход В (правый)
3. Аудио выход А (левый)
4. Заземление (аудио)
5. Заземление (синий)
6. Аудио вход А (левый)
7. Синий вход
8. Выбор функции (AV контроль)
9. Заземление (зеленый)
10. Сomms data 2
11. Зеленый вход
12. Сomms data 1
13. Заземление (красный)
14. Заземление (безцветный)
15. Красный вход
16. Управление включением RGB
17. Заземление (CVBS вход и выход)
18. Заземление (управление вкл. RGB)
19. CVBS выход
20. CVBS вход
21. Общее заземление (защита)
